K0039Зажимы клиновидные плоскости зажима гладкие или рифлёные |
назад |
|
Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Двойной клин и зажимы, улучшенная сталь.Исполнение: Двойной клин и зажимы, улучшенная сталь закаленная, черные.Указание:Зажимы клиновые пригодны для многократных закреплений за счёт их функционального принципа. Щеками клина достигаются большое зажимное усилие. Клиновидные зажимы можно вставлять для фиксации в резьбовое отверстие или в T-паз. При завинчивании натяжного болта оба зажимных сегмента перемещаются наружу и прижимают заготовки к неподвижным упорам обрабатывающего устройства. За счёт прорезного удлинённого отверстия в двойном клине можно сдвигать клиновые зажимы или компенсировать допуск.

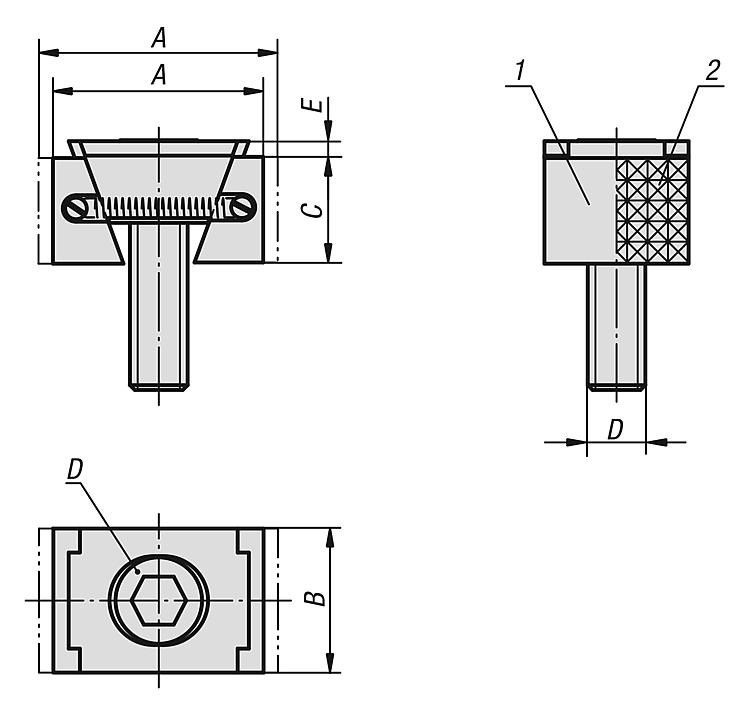

Величина смещения: M8 = ±0,5 мм M10 = ±1,0 мм M12 = ±1,0 мм M16 = ±1,5 ммУказание на чертеже:D) Винт с цилиндрической головкой DIN 6912

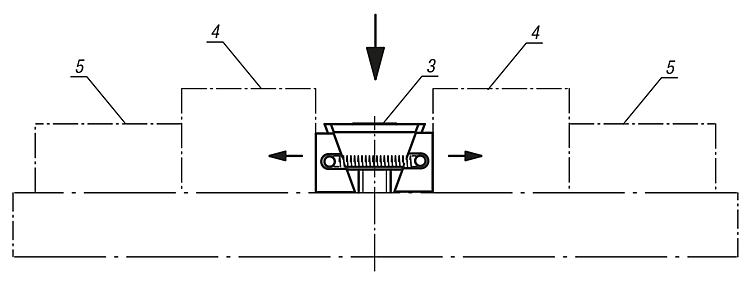

1) Плоскости зажима гладкие 2) Плоскости зажима рифленые 3) Зажим клиновидный 4) Обрабатываемая деталь 5) Жёсткий упор Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | Исполнение 1 | Исполнение 2 | A мин. | A макс. | B | C | D | E | Зажимное усилие макс.,кН | Момент затяжки макс. Нм | CAD | Принадл. | Цена | Заказать |
---|
K0039.1108 | гладкий | двухсторонний | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 | | | по запросу | | K0039.1110 | гладкий | двухсторонний | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | по запросу | | K0039.1112 | гладкий | двухсторонний | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | по запросу | | K0039.1116 | гладкий | двухсторонний | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | по запросу | | K0039.2108 | рифленый | двухсторонний | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 | | | по запросу | | K0039.2110 | рифленый | двухсторонний | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | по запросу | | K0039.2112 | рифленый | двухсторонний | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | по запросу | | K0039.2116 | рифленый | двухсторонний | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | по запросу | | K0039.1208 | гладкий | двухсторонний | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | по запросу | | K0039.1210 | гладкий | двухсторонний | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | по запросу | | K0039.1212 | гладкий | двухсторонний | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | по запросу | | K0039.1216 | гладкий | двухсторонний | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | по запросу | | K0039.2208 | рифленый | двухсторонний | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | по запросу | | K0039.2210 | рифленый | двухсторонний | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | по запросу | | K0039.2212 | рифленый | двухсторонний | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | по запросу | | K0039.2216 | рифленый | двухсторонний | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | по запросу | |
