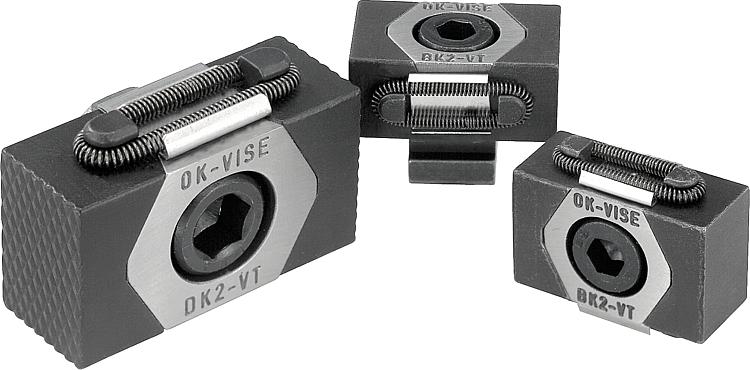

ОписаниеМатериал:Основа, сталь инструментальная.
Зажимные элементы, сталь инструментальная (твердость по Роквеллу 30).Исполнение: Основа, сталь закаленная.
Зажимные элементы, вороненые.
Поверхности клина, шлифованные.Указание:Особенность клиновидных зажимов заключается в припуске на обработку для каждого зажимного кулачка 3 мм для исполнения K0041.08 и 5 мм для исполнений K0041.12 и K0041.16.
Эти припуски по длине позволяют выбирать углубления в соответствии с формой заготовки (см. рис.).
Зажимные кулачки в исполнении K0041.08 и K0041.0810 не имеют рифленой поверхности.
Величина смещения в зависимости от номера заказа:<:
K0041.08 = ±0,5 мм
K0041.12 = ±1,0 мм
K0041.16 = ±1,5 мм

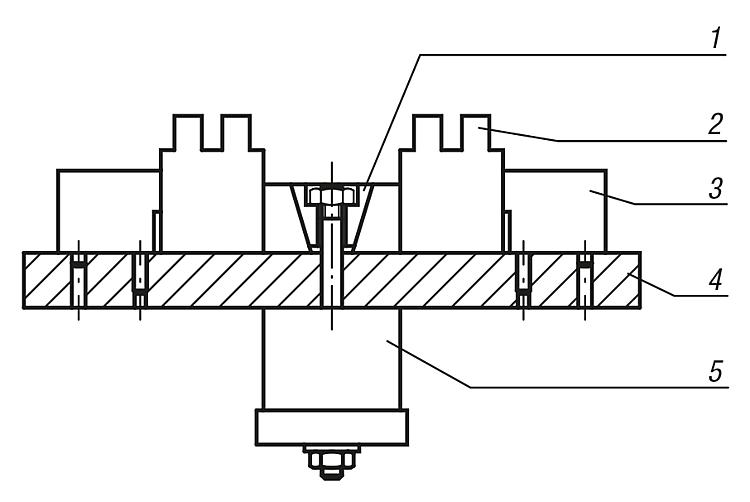

Указание на чертеже:D) Винт с цилиндрической головкой DIN 912
1) Зажим клиновидный
2) Обрабатываемая деталь
3) Контропора
4) Опорная плита
5) Гидравлика/пневмоцилиндр
