ОписаниеМатериал:Основа, зажимные сегменты, инструментальная стальИсполнение: Основа, сталь закаленная. Зажимные элементы, закаленные (твердость по Роквеллу 49—51), вороненые. Поверхности клина, шлифованные.Указание:Благодаря своей компактной конструкции клиновидные двойные зажимы особенно хорошо подходят для горизонтальных и вертикальных множественных зажимов. Благодаря закаленным и отшлифованным клиновидным поверхностям достигается большое усилие зажима. В растровых отверстиях или в T-пазу по выбору можно зажимать соответствующие клиновидные зажимы. При ввинчивании винта с цилиндрической головкой DIN 912 оба сегмента зажима смещаются наружу и прижимают заготовки к неподвижному упору. В этом исполнении двухклиновый зажим создает так называемый «эффект прижима».

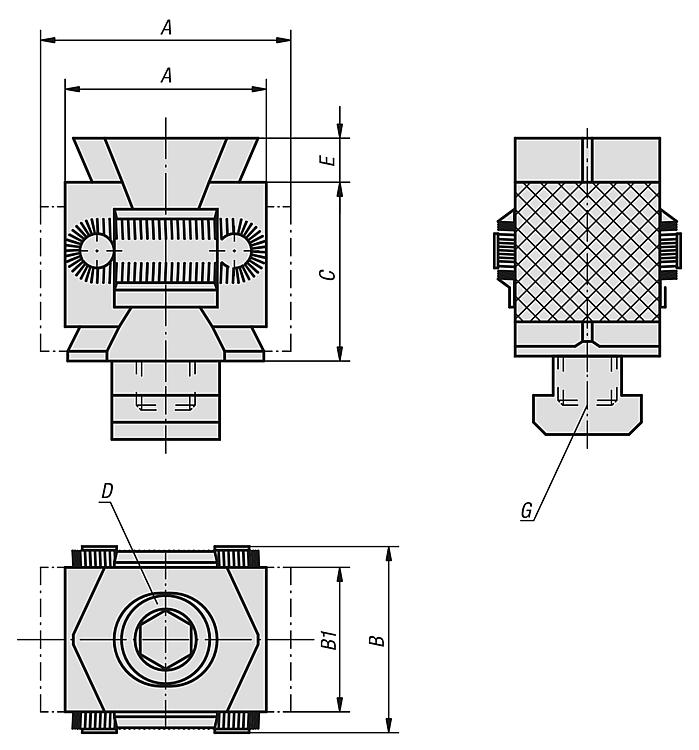

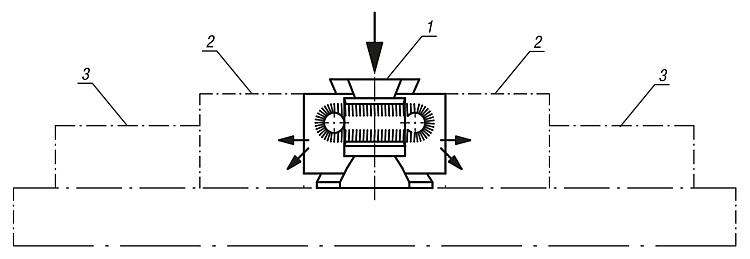

Величина смещения в зависимости от номера заказа: K0042.12 = ±1,0 мм K0042.16 = ±1,5 ммУказание на чертеже:
