    - Ригели поворотные из нержавеющей стали ручка полимерная или из нержавеющей стали

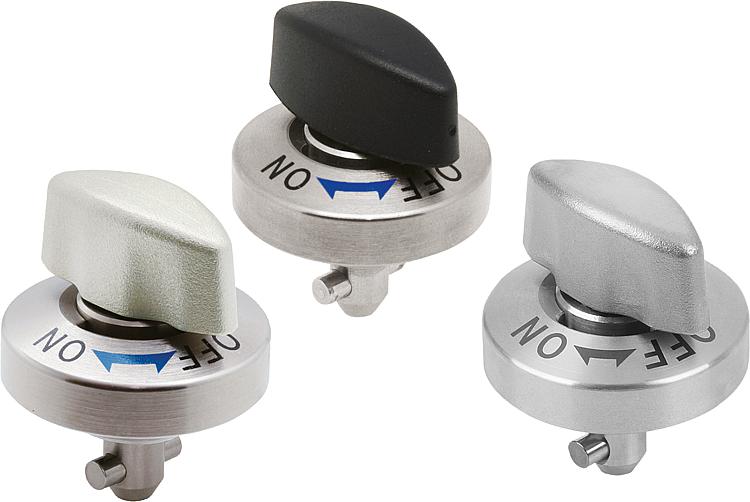

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Корпус из нержавеющей стали.
Болт из стали или нержавеющей стали.
Штифт из нержавеющей стали.
Поворотная головка из нержавеющей стали или термопласта PA (полиамид).Исполнение: Корпус без покрытия.
Болт никелированный или без покрытия.
Штифт без покрытия.
Поворотная головка из полиамида, армированная стекловолокном, цвет черный.
Поворотная головка из нержавеющей стали, без покрытия.Указание:Крепежные болты M2 или M3 входят в объем поставки.
Возможность монтажа, 1
для плит толщиной 6 или 12 мм.
Возможность монтажа, 2

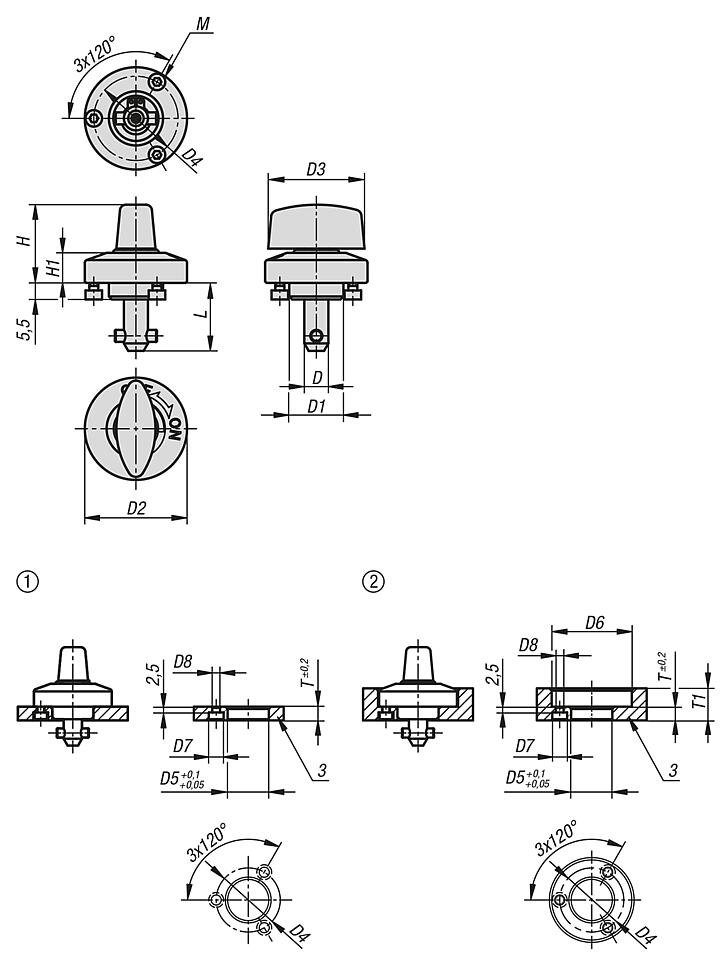

для плит толщиной от 12 до 20 мм.Принадлежности:Крепежные плиты K1062Указание на чертеже:

1) Возможность монтажа 1
2) Возможность монтажа 2
3) Плита

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1061 Ригели поворотные из нержавеющей стали ручка полимерная или из нержавеющей стали

237 kB

Техническое указание

147 kB

Чертежи (общий обзор)

Ригели поворотные из нержавеющей стали, ручка полимерная

подробнее

Чертежи

Ригели поворотные из нержавеющей стали, ручка полимерная

Выбор / фильтр товаров

Номер заказа	Материал компонента	Исполнение 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Зажимное усилие Н	Усилие на срез, кН	Вытяжное усилие F кН	Термостойкость	Цена
K1061.516	пластмасса	Болт, сталь	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	1,8	1,2	≤130 °C	по запросу
K1061.817	пластмасса	Болт, сталь	8	17	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	6	6-14	90	3,2	2,6	≤130 °C	по запросу
K1061.823	пластмасса	Болт, сталь	8	23	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	12	12-20	90	3,2	2,6	≤130 °C	по запросу

Ригели поворотные из нержавеющей стали, ручка из нержавеющей стали

подробнее

Чертежи

Ригели поворотные из нержавеющей стали, ручка из нержавеющей стали

Выбор / фильтр товаров

Номер заказа	Материал компонента	Исполнение 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Зажимное усилие Н	Усилие на срез, кН	Вытяжное усилие F кН	Термостойкость	Цена
K1061.5161	нержавеющая сталь	Болт, сталь	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	1,8	1,2	≤200 °C	по запросу
K1061.8171	нержавеющая сталь	Болт, сталь	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	3,2	2,6	≤200 °C	по запросу
K1061.8231	нержавеющая сталь	Болт, сталь	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	3,2	2,6	≤200 °C	по запросу
K1061.15161	нержавеющая сталь	болт из нержавеющей стали	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	1,8	1,2	≤200 °C	по запросу
K1061.18171	нержавеющая сталь	болт из нержавеющей стали	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	3,2	2,6	≤200 °C	по запросу
K1061.18231	нержавеющая сталь	болт из нержавеющей стали	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	3,2	2,6	≤200 °C	по запросу
