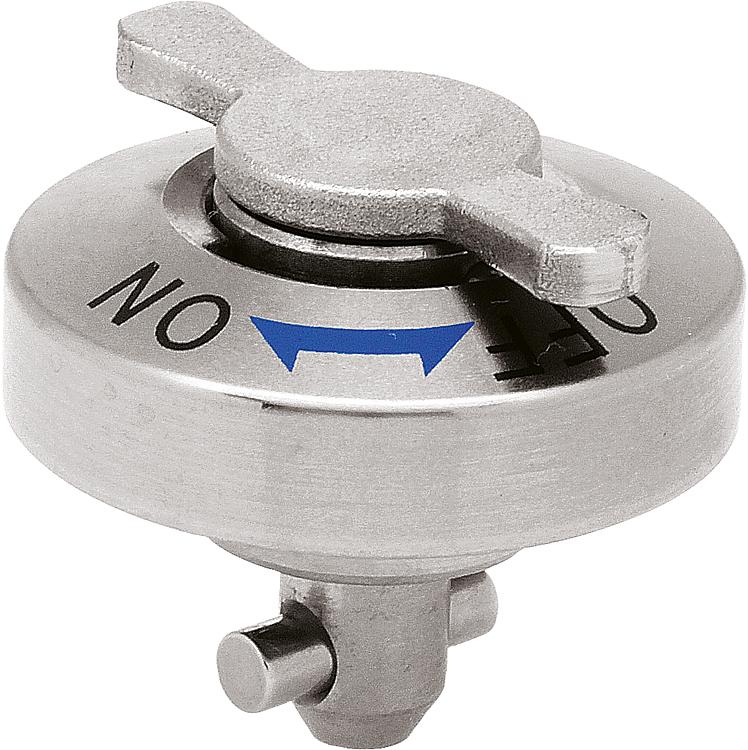

Описание товара/фотография продукта

ОписаниеМатериал:Корпус из нержавеющей стали.
Палец из стали
Штифт из нержавеющей стали.
Поворотная ручка из нержавеющей стали.Исполнение: Корпус полированный
Палец никелированный.
Штифт полированный.
Поворотная ручка из нержавеющей стали, полированная.Указание:Крепежные болты M2 или M3 входят в объем поставки.
Возможность монтажа, 1
для плит толщиной 6 или 12 мм.
Возможность монтажа, 2

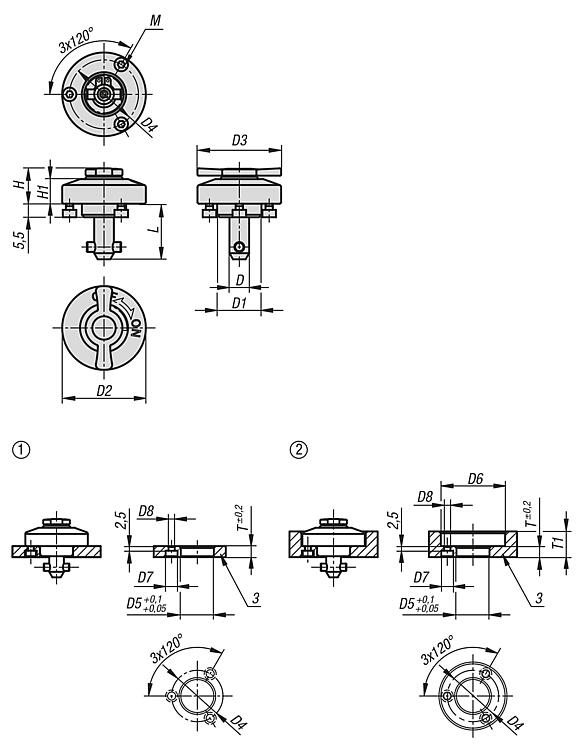

для плит толщиной от 12 до 20 мм.Принадлежности:Крепежные плиты K1062Указание на чертеже:

1) Возможность монтажа 1
2) Возможность монтажа 2
3) Плита

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1061 Плоский зажимной поворотный ригель из нержавеющей стали

364 kB

Техническое указание

147 kB

Чертежи

Выбор / фильтр товаров

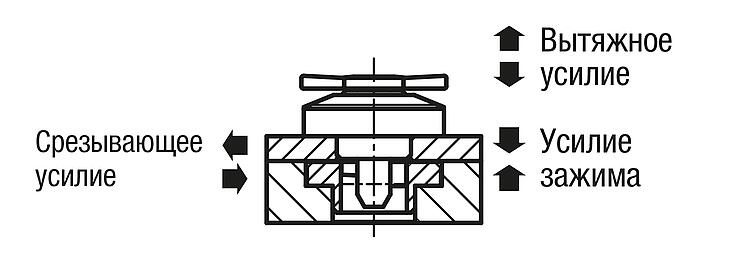

Номер заказа	D	D1	D2	D3	D4	H	H1	L	M	D5	D6	D7	D8	T	T1	Зажимное усилие Н	Усилие на срез, кН	Вытяжное усилие F кН	Термостойкость	Цена
K1061.5162	5	14	25	20	21	11,5	6,5	15,5	M2x3	14	26	4,4	2,4	6	6-10	60	1,8	1,2	≤200 °C	по запросу
K1061.8172	8	18	34	32	28	15,4	10	17	M3x4	18	35	6,5	3,4	6	6-14	90	3,2	2,6	≤200 °C	по запросу
K1061.8232	8	18	34	32	28	15,4	10	23	M3x4	18	35	6,5	3,4	12	12-20	90	3,2	2,6	≤200 °C	по запросу
