Шпингалеты со ступенчатым выступом

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Шпингалеты, Уголковые защитные профили
    - Шпингалеты со ступенчатым выступом

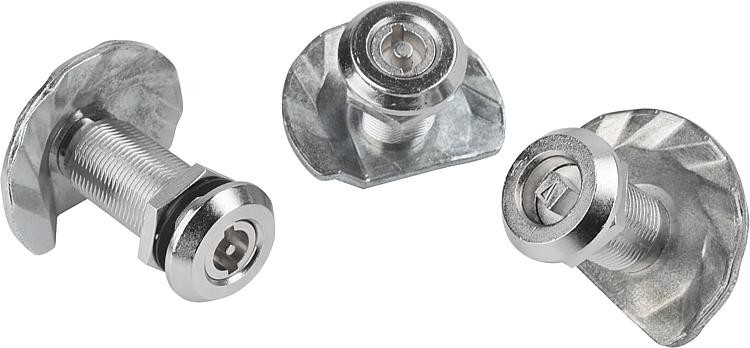

Описание товара/фотография продукта

ОписаниеМатериал:Корпус, пусковой механизм, гайка и выступ из цинкового сплава.
Плоское уплотнение из резины.Исполнение: Корпус, пусковой механизм, гайка и выступ хромированы.Указание:Шпингалеты со ступенчатым выступом используются преимущественно в дверях и втулках, чье уплотнение требует высокого прижимного давления. Установка справа или слева. При этом запирание всегда осуществляется по часовой стрелке. При вращении ручки вправо ход натяжения увеличивается до 9,5 мм при максимальном угле вращения 270°.

Одна сторона крепежной гайки выполнена в виде заземляющей гайки с зацепами..

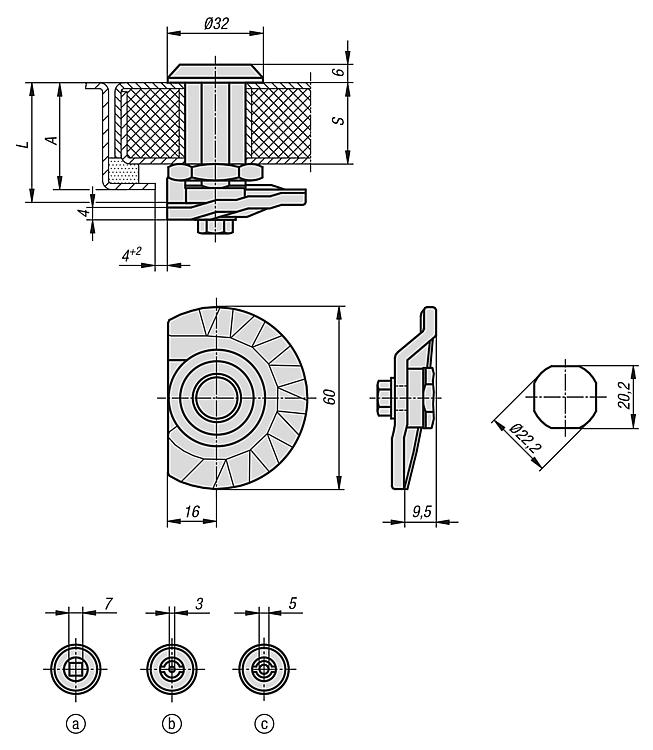

Пыле- и водонепроницаемый согласно IP65.Принадлежности:Торцовый ключ K0535Указание на чертеже:

Приведение в действие:
a) Квадратная головка, 7 мм
b) Двойная бородка, 3 мм
c) Двойная бородка, 5 мм

1) Уплотнительное кольцо
2) Переходник

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0527 Шпингалеты со ступенчатым выступом

278 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Приведение в действие	A	L	S макс.	Цена
K0527.17301	квадратная головка 7 mm	30 -9,5	30	20	по запросу
K0527.17401	квадратная головка 7 mm	40 -9,5	40	30	по запросу
K0527.17501	квадратная головка 7 mm	50 -9,5	50	40	по запросу
K0527.17601	квадратная головка 7 mm	60 -9,5	60	50	по запросу
K0527.43301	Двойная бородка 3 мм	30 -9,5	30	20	по запросу
K0527.43401	Двойная бородка 3 мм	40 -9,5	40	30	по запросу
K0527.43501	Двойная бородка 3 мм	50 -9,5	50	40	по запросу
K0527.43601	Двойная бородка 3 мм	60 -9,5	60	50	по запросу
K0527.45301	Двойная бородка 5 мм	30 -9,5	30	20	по запросу
K0527.45401	Двойная бородка 5 мм	40 -9,5	40	30	по запросу
K0527.45501	Двойная бородка 5 мм	50 -9,5	50	40	по запросу
K0527.45601	Двойная бородка 5 мм	60 -9,5	60	50	по запросу
