Ручки с накаткой и рукояткой, Форма H, без поперечного отверстия

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Маховички, приводные рукоятки, счётчики оборотов
    - Ручки с накаткой и рукояткой
      - Ручки с накаткой и рукояткой, Форма H, без поперечного отверстия

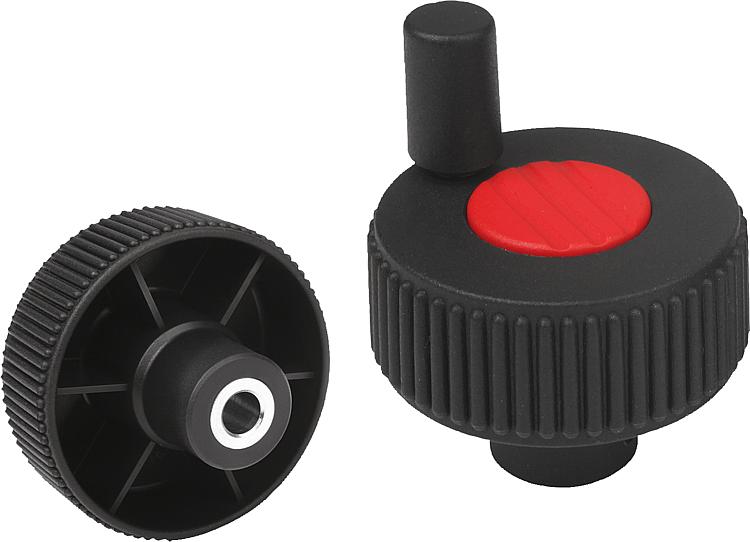

Описание товара/фотография продукта

ОписаниеМатериал:Термопласт, цвет черно-серый.
Втулка из стали 5.8.Исполнение: Сталь с синим пассивированием.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0262_H Ручки с накаткой и рукояткой, Форма H, без поперечного отверстия

222 kB

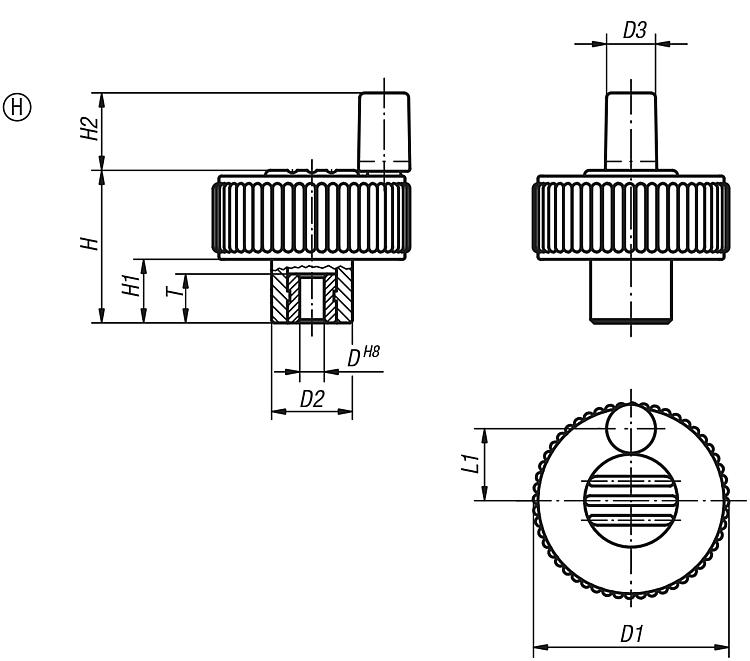

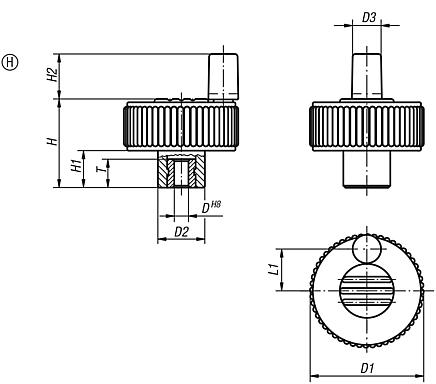

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Цвет крышки	D	D1	D2	D3	H	H1	H2	L1	T	Цена
K0262.2106	H	чёрно-серый RAL 7021	6H8	40	16,5	10	31	13	16	15	10	по запросу
K0262.21061	H	оранжевый RAL 2004	6H8	40	16,5	10	31	13	16	15	10	по запросу
K0262.21062	H	ярко-зелёный RAL6032	6H8	40	16,5	10	31	13	16	15	10	по запросу
K0262.21063	H	синий RAL5017	6H8	40	16,5	10	31	13	16	15	10	по запросу
K0262.21065	H	светло-серый RAL 7035	6H8	40	16,5	10	31	13	16	15	10	по запросу
K0262.21066	H	ярко-красный RAL 3020	6H8	40	16,5	10	31	13	16	15	10	по запросу
K0262.21067	H	ярко-жёлтый RAL 1021	6H8	40	16,5	10	31	13	16	15	10	по запросу
K0262.2206	H	чёрно-серый RAL 7021	6H8	50	18	10	36	15	16	18,5	10	по запросу
K0262.22061	H	оранжевый RAL 2004	6H8	50	18	10	36	15	16	18,5	10	по запросу
K0262.22062	H	ярко-зелёный RAL6032	6H8	50	18	10	36	15	16	18,5	10	по запросу
K0262.22063	H	синий RAL5017	6H8	50	18	10	36	15	16	18,5	10	по запросу
K0262.22065	H	светло-серый RAL 7035	6H8	50	18	10	36	15	16	18,5	10	по запросу
K0262.22066	H	ярко-красный RAL 3020	6H8	50	18	10	36	15	16	18,5	10	по запросу
K0262.22067	H	ярко-жёлтый RAL 1021	6H8	50	18	10	36	15	16	18,5	10	по запросу
K0262.2308	H	чёрно-серый RAL 7021	8H8	63	22	10	41	17	16	25	14	по запросу
K0262.23081	H	оранжевый RAL 2004	8H8	63	22	10	41	17	16	25	14	по запросу
K0262.23082	H	ярко-зелёный RAL6032	8H8	63	22	10	41	17	16	25	14	по запросу
K0262.23083	H	синий RAL5017	8H8	63	22	10	41	17	16	25	14	по запросу
K0262.23085	H	светло-серый RAL 7035	8H8	63	22	10	41	17	16	25	14	по запросу
K0262.23086	H	ярко-красный RAL 3020	8H8	63	22	10	41	17	16	25	14	по запросу
K0262.23087	H	ярко-жёлтый RAL 1021	8H8	63	22	10	41	17	16	25	14	по запросу
