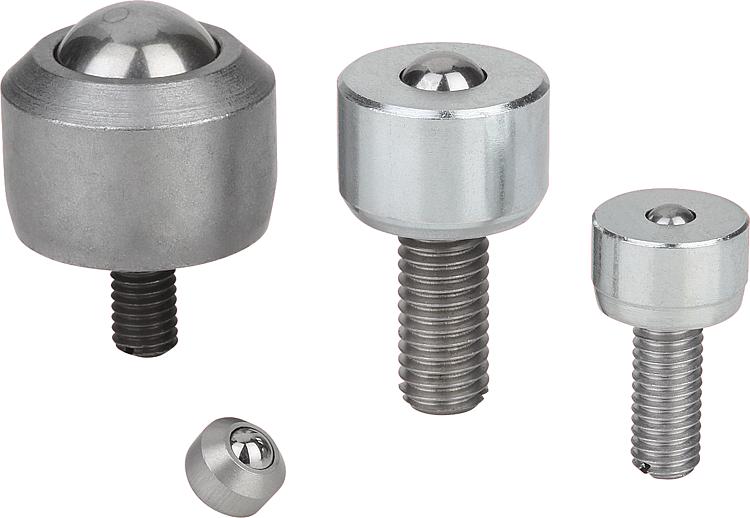

Описание товара/фотография продукта

ОписаниеМатериал:Исполнение сталь:
Шарик с нагрузкой сталь.
Несущие шарики, сталь.
Корпус, оцинкованная сталь.
Крышка. оцинкованная сталь.

Исполнение нержавеющая сталь:
Шарик с нагрузкой, нержавеющая сталь.
Несущие шарики, нержавеющая сталь.
Корпус, нержавеющая сталь.
Крышка, алюминий.

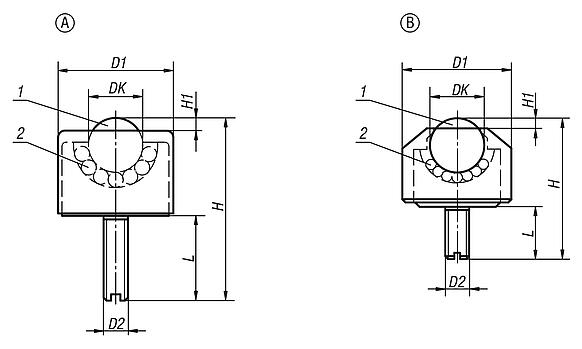

Указание:Шаровые ролики состоят из корпуса со встроенным вкладышем подшипника, крышки, шарика с нагрузкой и нескольких несущих шариков. Для применения в измерительных инструментах, подачи материала в чистых помещениях и в миниатюрных механизмах.Указание на чертеже:

1) Опорный шарик
2) Несущий шарик

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0749 Шаровые ролики мини

170 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	DK	D1	D2	H	H1	L	Коэффициент работоспособности C (Н)	Цена
K0749.1105	A	Сталь	4,8	13	M6	24	1	15	100	по запросу
K0749.1106	A	Сталь	6,4	17	M6	26	2	15	200	по запросу
K0749.1108	A	Сталь	7,9	18	M8	32	2	18	300	по запросу
K0749.1110	A	Сталь	9,6	23	M8	40	2	20	400	по запросу
K0749.1113	A	Сталь	12,7	28	M8	48	3,5	23	500	по запросу
K0749.1216	B	Сталь	15,8	24	M6	32,5	4	12	700	по запросу
K0749.2205	B	нержавеющая сталь	4,8	8	M2	8,5	1	2,5	50	по запросу
K0749.2206	B	нержавеющая сталь	6,4	13	M3	16,5	2	6	100	по запросу
K0749.2208	B	нержавеющая сталь	7,9	15	M4	20,5	2	8	150	по запросу
