      - Шаровые ролики с корпусом из листовой стали и нагрузочным шаром из пластмассы

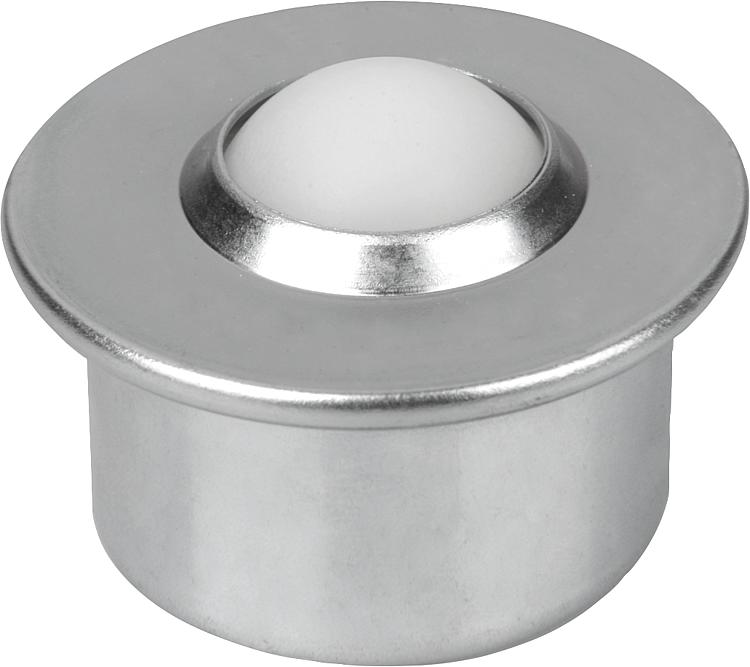

Описание товара/фотография продукта

ОписаниеМатериал:Оцинкованная сталь.
Нагрузочный шар из полиамида (ПА) 66.Указание:Шаровые ролики с пластмассовыми шарами лучше всего подходят для транспортировки легко повреждаемых грузов, таких как стекло, полированный листовой алюминий, латунь и листовая сталь.

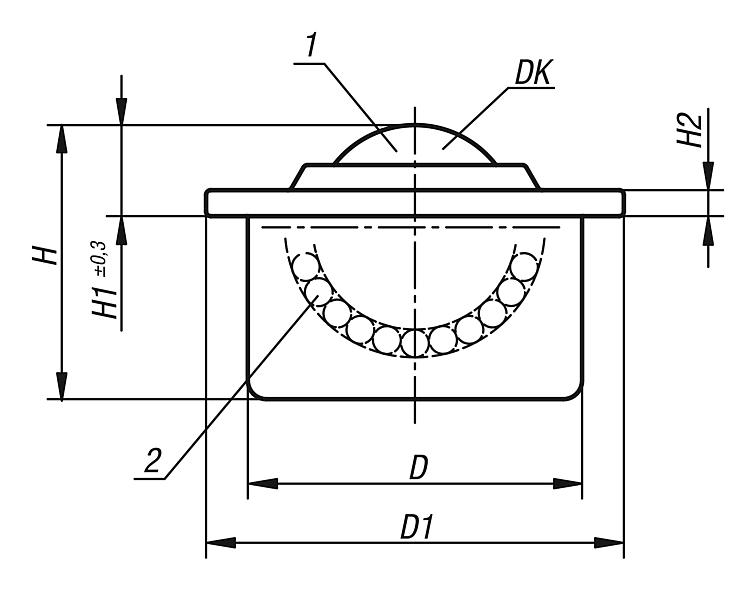

Такие ролики снабжены войлочным уплотнением, которое защищает от загрязнений.Указание на чертеже:

1) Опорный шарик
2) Несущий шарик

Форма B: крышка и корпус оцинкованы, несущие шарики из стали
Форма C: крышка и корпус оцинкованы, несущие шарики из нержавеющей стали

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0761 Шаровые ролики с корпусом из листовой стали и нагрузочным шаром из пластмассы

222 kB

TH_021_BallTransferUnits_EN

251 kB

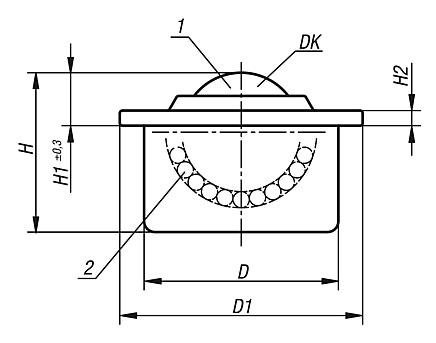

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	DK	D	D1	H	H1	H2	Коэффициент работоспособности C (Н)	Распорное кольцо, подходящее к шаровым роликам	Цена
K0761.115	B	15,8	24±0,065	31	21	9,5	2,8	100	K0766.024	по запросу
K0761.122	B	22,2	36±0,080	45	30	9,6	2,8	200	K0766.036	по запросу
K0761.130	B	30	45±0,080	55	37	13,6	4	250	K0766.045	по запросу
K0761.215	C	15,8	24±0,065	31	21	9,5	2,8	100	K0766.024	по запросу
K0761.222	C	22,2	36±0,080	45	30	9,6	2,8	200	K0766.036	по запросу
K0761.230	C	30	45±0,080	55	37	13,6	4	250	K0766.045	по запросу
