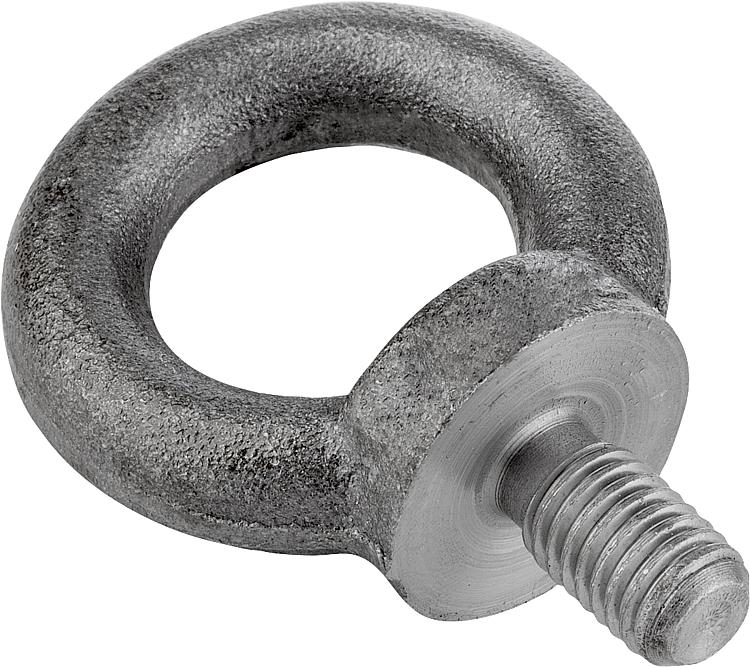

Описание товара/фотография продукта

ОписаниеМатериал:Сталь для цементации 1.1141, нержавеющая сталь 1.4301 или нержавеющая сталь 1.4401.Исполнение: штамповка.Указание:Для грузоподъемных работ в зонах, где предъявляются высокие требования в отношении безопасности (машиностроение, грузозахватные и такелажные средства).
На рым-болт нанесено клеймо со знаком CE.
Грузоподъемность F2 при нагрузке макс. под углом 45° на каждый рым-болт.По запросу:Сертификат соответствия.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0767 Рым-болты DIN 580

302 kB

Обзор стандартов для соединительных элементов

728 kB

Поверхности винтов

123 kB

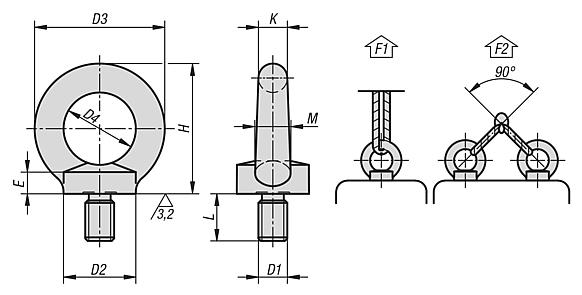

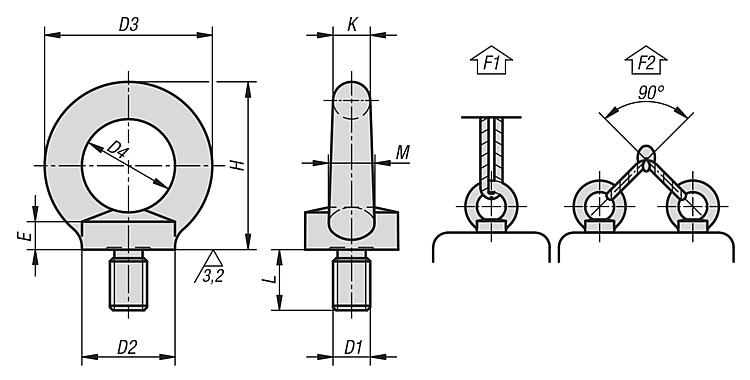

Чертежи

Выбор / фильтр товаров

Номер заказа	Материал основы	Вид стали	Поверхность корпуса	D1	L	D2	D3	D4	E	H	K	M	F1 макс., кН	F2 макс. кН	Цена
K0767.08	Сталь	1.1141	зачищенный	M8	13	20	36	20	6	36	8	10	1,4	0,95	по запросу
K0767.10	Сталь	1.1141	зачищенный	M10	17	25	45	25	8	45	10	12	2,3	1,7	по запросу
K0767.12	Сталь	1.1141	зачищенный	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	по запросу
K0767.16	Сталь	1.1141	зачищенный	M16	27	35	63	35	12	62	14	16	7	5	по запросу
K0767.20	Сталь	1.1141	зачищенный	M20	30	40	72	40	14	71	16	19	12	8,3	по запросу
K0767.24	Сталь	1.1141	зачищенный	M24	36	50	90	50	18	90	20	24	18	12,7	по запросу
K0767.008	Сталь	1.1141	гальванически оцинкован	M8	13	20	36	20	6	36	8	10	1,4	0,95	по запросу
K0767.010	Сталь	1.1141	гальванически оцинкован	M10	17	25	45	25	8	45	10	12	2,3	1,7	по запросу
K0767.012	Сталь	1.1141	гальванически оцинкован	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	по запросу
K0767.016	Сталь	1.1141	гальванически оцинкован	M16	27	35	63	35	12	62	14	16	7	5	по запросу
K0767.020	Сталь	1.1141	гальванически оцинкован	M20	30	40	72	40	14	71	16	19	12	8,3	по запросу
K0767.024	Сталь	1.1141	гальванически оцинкован	M24	36	50	90	50	18	90	20	24	18	12,7	по запросу
K0767.108	нержавеющая сталь	1.4301	-	M8	13	20	36	20	6	36	8	10	1,4	0,95	по запросу
K0767.110	нержавеющая сталь	1.4301	-	M10	17	25	45	25	8	45	10	12	2,3	1,7	по запросу
K0767.112	нержавеющая сталь	1.4301	-	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	по запросу
K0767.116	нержавеющая сталь	1.4301	-	M16	27	35	63	35	12	62	14	16	7	5	по запросу
K0767.120	нержавеющая сталь	1.4301	-	M20	30	40	72	40	14	71	16	19	12	8,3	по запросу
K0767.124	нержавеющая сталь	1.4301	-	M24	36	50	90	50	18	90	20	24	18	12,7	по запросу
K0767.208	нержавеющая сталь	1.4401	-	M8	13	20	36	20	6	36	8	10	1,4	0,95	по запросу
K0767.210	нержавеющая сталь	1.4401	-	M10	17	25	45	25	8	45	10	12	2,3	1,7	по запросу
K0767.212	нержавеющая сталь	1.4401	-	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	по запросу
K0767.216	нержавеющая сталь	1.4401	-	M16	27	35	63	35	12	62	14	16	7	5	по запросу
K0767.220	нержавеющая сталь	1.4401	-	M20	30	40	72	40	14	71	16	19	12	8,3	по запросу
K0767.224	нержавеющая сталь	1.4401	-	M24	36	50	90	50	18	90	20	24	18	12,7	по запросу
