      - Рым-гайки DIN 582

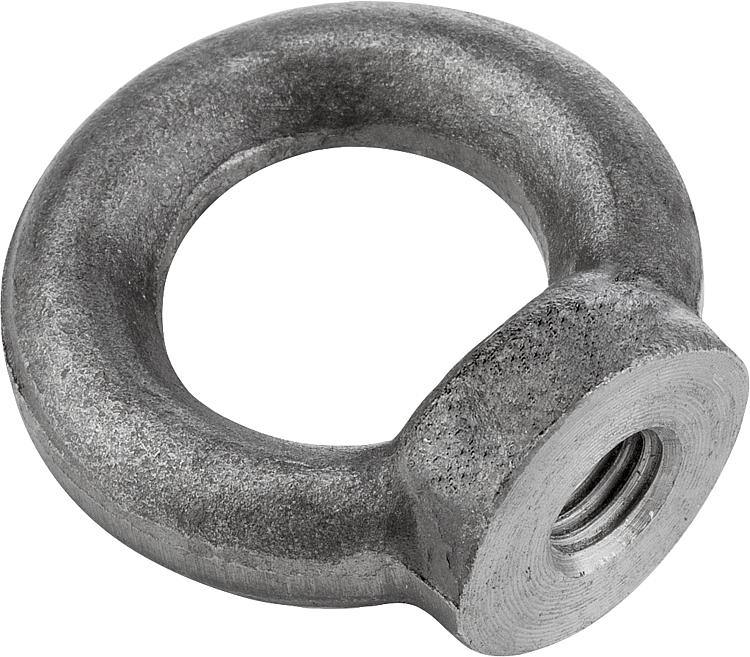

Описание товара/фотография продукта

ОписаниеМатериал:Сталь для цементации 1.1141, нержавеющая сталь 1.4301 или нержавеющая сталь 1.4401.Исполнение: штамповка.Указание:Для грузоподъемных работ в зонах, где предъявляются высокие требования в отношении безопасности (машиностроение, грузозахватные и такелажные средства).
На рым-болт нанесено клеймо со знаком CE.
Грузоподъемность F2 при нагрузке макс. под углом 45° на каждый рым-болт.По запросу:Сертификат соответствия.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0768 Рым-гайки DIN 582

278 kB

Обзор стандартов для соединительных элементов

728 kB

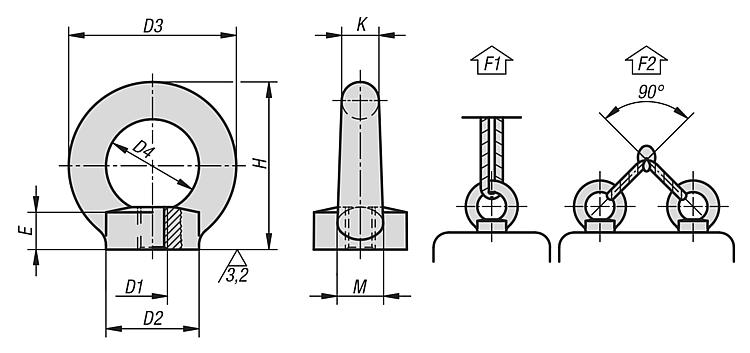

Чертежи

Выбор / фильтр товаров

Номер заказа	Материал основы	Поверхность корпуса	Вид стали	D1	D2	D3	D4	E	H	K	M	F1 макс., кН	F2 макс. кН	Цена
K0768.08	Сталь	зачищенный	1.1141	M8	20	36	20	8,5	36	8	10	1,4	0,95	по запросу
K0768.10	Сталь	зачищенный	1.1141	M10	25	45	25	10	45	10	12	2,3	1,7	по запросу
K0768.12	Сталь	зачищенный	1.1141	M12	30	54	30	11	53	12	14	3,4	2,4	по запросу
K0768.16	Сталь	зачищенный	1.1141	M16	35	63	35	13	62	14	16	7	5	по запросу
K0768.20	Сталь	зачищенный	1.1141	M20	40	72	40	16	71	16	19	12	8,3	по запросу
K0768.24	Сталь	зачищенный	1.1141	M24	50	90	50	20	90	20	24	18	12,7	по запросу
K0768.008	Сталь	гальванически оцинкован	1.1141	M8	20	36	20	8,5	36	8	10	1,4	0,95	по запросу
K0768.010	Сталь	гальванически оцинкован	1.1141	M10	25	45	25	10	45	10	12	2,3	1,7	по запросу
K0768.012	Сталь	гальванически оцинкован	1.1141	M12	30	54	30	11	53	12	14	3,4	2,4	по запросу
K0768.016	Сталь	гальванически оцинкован	1.1141	M16	35	63	35	13	62	14	16	7	5	по запросу
K0768.020	Сталь	гальванически оцинкован	1.1141	M20	40	72	40	16	71	16	19	12	8,3	по запросу
K0768.024	Сталь	гальванически оцинкован	1.1141	M24	50	90	50	20	90	20	24	18	12,7	по запросу
K0768.108	нержавеющая сталь	-	1.4301	M8	20	36	20	8,5	36	8	10	1,4	0,95	по запросу
K0768.110	нержавеющая сталь	-	1.4301	M10	25	45	25	10	45	10	12	2,3	1,7	по запросу
K0768.112	нержавеющая сталь	-	1.4301	M12	30	54	30	11	53	12	14	3,4	2,4	по запросу
K0768.116	нержавеющая сталь	-	1.4301	M16	35	63	35	13	62	14	16	7	5	по запросу
K0768.120	нержавеющая сталь	-	1.4301	M20	40	72	40	16	71	16	19	12	8,3	по запросу
K0768.124	нержавеющая сталь	-	1.4301	M24	50	90	50	20	90	20	24	18	12,7	по запросу
K0768.208	нержавеющая сталь	-	1.4401	M8	20	36	20	8,5	36	8	10	1,4	0,95	по запросу
K0768.210	нержавеющая сталь	-	1.4401	M10	25	45	25	10	45	10	12	2,3	1,7	по запросу
K0768.212	нержавеющая сталь	-	1.4401	M12	30	54	30	11	53	12	14	3,4	2,4	по запросу
K0768.216	нержавеющая сталь	-	1.4401	M16	35	63	35	13	62	14	16	7	5	по запросу
K0768.220	нержавеющая сталь	-	1.4401	M20	40	72	40	16	71	16	19	12	8,3	по запросу
K0768.224	нержавеющая сталь	-	1.4401	M24	50	90	50	20	90	20	24	18	12,7	по запросу
