Упорные точки под сварку

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Приспособления для транспортировки
    - Рым-болты и грузовые скобы
      - Упорные точки под сварку

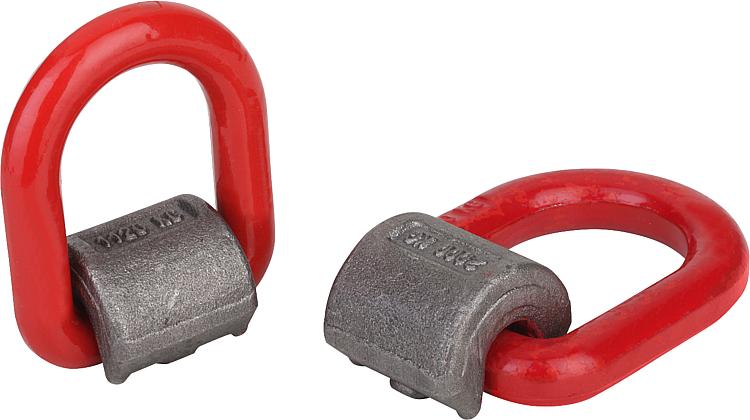

Описание товара/фотография продукта

ОписаниеМатериал:Бугель сталь 1.6541.
Бобышка приварная, сталь S355JR.Исполнение: Бугель кованый, с упрочнением, покрыт пластиком, красный.
Бобышка приварная кованая, с упрочнением, без окрашивания.Указание:Точки упора под сварку обеспечивают быстрый монтаж.

Они позволяют выполнить компактную конструкцию и могут быть нагружены со всех сторон, имея четырехкратную надежность на излом.

Бобышка приварная выполнена ковкой из хорошо свариваемого материала S355JR (Ст 52-3). Дистанционные утолщения служат размером для необходимого воздушного зазора для проварки корня шва (ок. 3 мм).
Допустимая нагрузка, указанная в таблице, разборчиво указана на бобышке. Она действительна для самого неблагоприятного случая нагрузки из приведенных рядом видов нагрузки.

Сварка должна выполняться по EN 287-1 сварщиком, имеющим соответствующий допуск.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0773 Упорные точки под сварку

231 kB

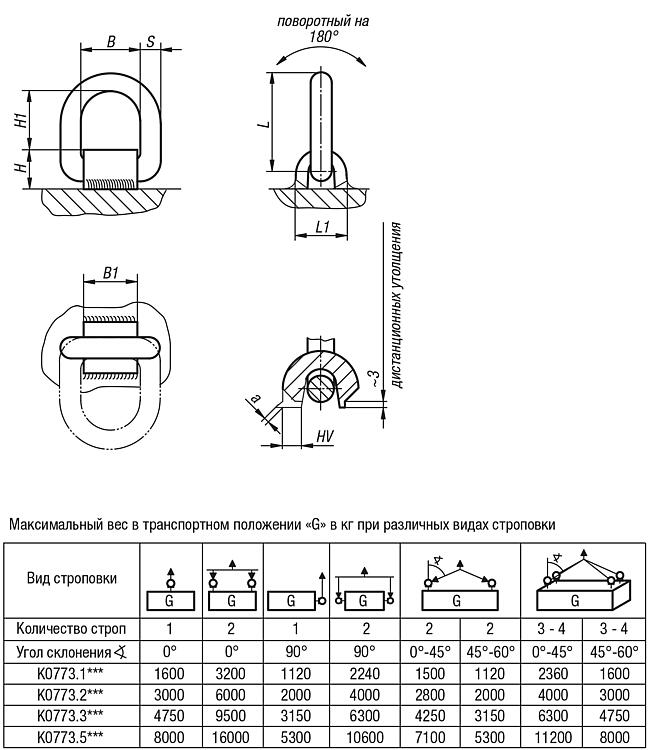

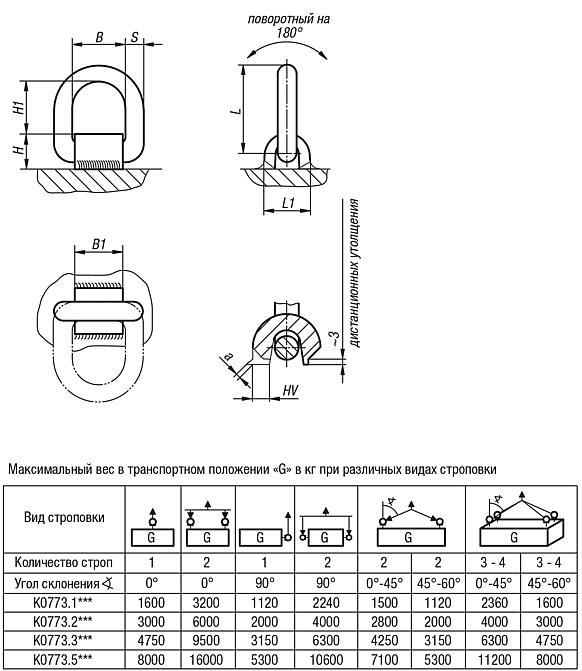

Чертежи

Выбор / фильтр товаров

Номер заказа	Исполнение	B	B1	H	H1	L	L1	S	Сварной шов	Допустимая нагрузка, кг	Цена
K0773.1000	без ленточной пружины	40	38	32	40	73	38	13	HV 5 + a3	1120	по запросу
K0773.2000	без ленточной пружины	41	38	32	45	81	40	13	HV 5 + a3	2000	по запросу
K0773.3000	без ленточной пружины	45	43	38	45	87	42	17	HV 8 + a3	3150	по запросу
K0773.5000	без ленточной пружины	55	50	48	57	108	60	22	HV 12 + a4	5300	по запросу
K0773.1001	с ленточной пружиной	40	38	32	40	73	38	13	HV 5 + a3	1120	по запросу
K0773.2001	с ленточной пружиной	41	38	32	45	81	40	13	HV 5 + a3	2000	по запросу
K0773.3001	с ленточной пружиной	45	43	38	45	87	42	17	HV 8 + a3	3150	по запросу
K0773.5001	с ленточной пружиной	55	50	48	57	108	60	22	HV 12 + a4	5300	по запросу
