T-образные рукоятки, пластмасса, форма L, с наружной резьбой

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Ручки, рукоятки
    - T-образные рукоятки, пластмасса
      - T-образные рукоятки, пластмасса, форма L, с наружной резьбой

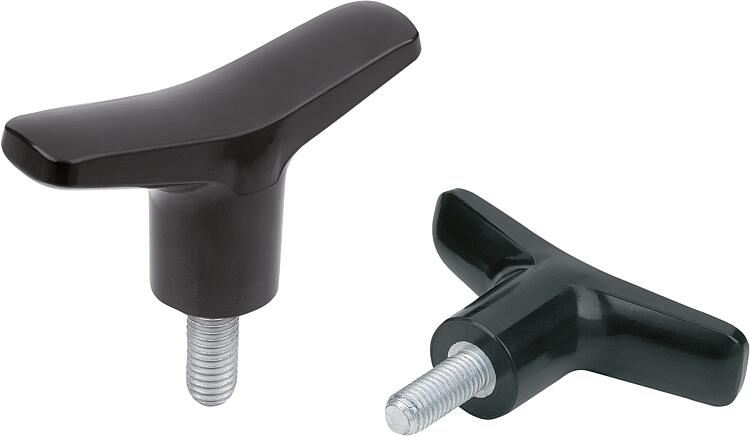

Описание товара/фотография продукта

ОписаниеМатериал:Дуропласт PF 31, черный.
Резьбовой винт, сталь оцинкованная.Исполнение: Oтполированный до блеска.По запросу:Другие варианты наружной резьбы, длины болта и цвета.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1871_L T-образные рукоятки, пластмасса, форма L, с наружной резьбой

125 kB

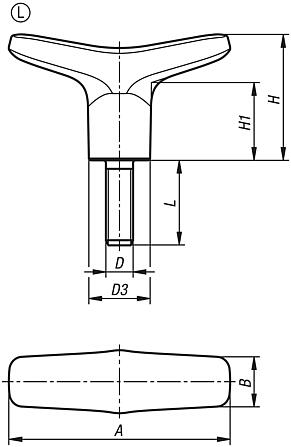

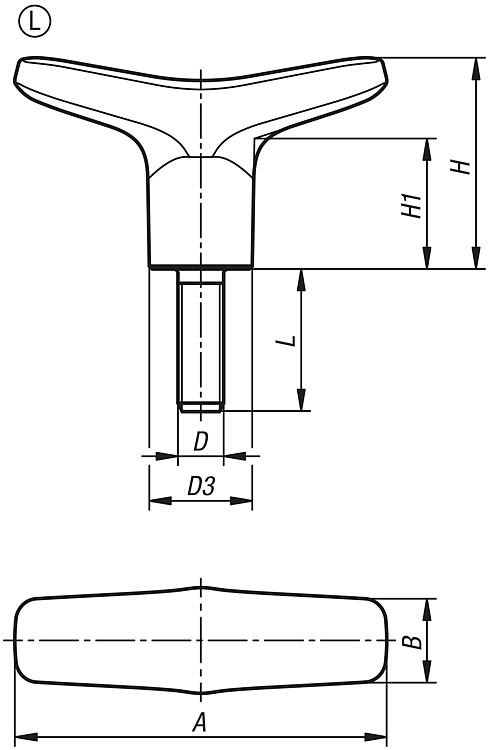

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Вид резьбы	A	B	D	D3	H	H1	L	Цена
K1871.26506X20	L	наружная резьба	65,1	14,6	M6	18	37	22,9	20	по запросу
K1871.26506X25	L	наружная резьба	65,1	14,6	M6	18	37	22,9	25	по запросу
K1871.26506X30	L	наружная резьба	65,1	14,6	M6	18	37	22,9	30	по запросу
K1871.26506X40	L	наружная резьба	65,1	14,6	M6	18	37	22,9	40	по запросу
K1871.26508X20	L	наружная резьба	65,1	14,6	M8	18	37	22,9	20	по запросу
K1871.26508X25	L	наружная резьба	65,1	14,6	M8	18	37	22,9	25	по запросу
K1871.26508X30	L	наружная резьба	65,1	14,6	M8	18	37	22,9	30	по запросу
K1871.26508X40	L	наружная резьба	65,1	14,6	M8	18	37	22,9	40	по запросу
K1871.27508X20	L	наружная резьба	75,1	18,4	M8	22	41,2	25,2	20	по запросу
K1871.27508X25	L	наружная резьба	75,1	18,4	M8	22	41,2	25,2	25	по запросу
K1871.27508X30	L	наружная резьба	75,1	18,4	M8	22	41,2	25,2	30	по запросу
K1871.27508X40	L	наружная резьба	75,1	18,4	M8	22	41,2	25,2	40	по запросу
K1871.27510X30	L	наружная резьба	75,1	18,4	M10	22	41,2	25,2	30	по запросу
K1871.27510X40	L	наружная резьба	75,1	18,4	M10	22	41,2	25,2	40	по запросу
K1871.27510X50	L	наружная резьба	75,1	18,4	M10	22	41,2	25,2	50	по запросу
K1871.28510X30	L	наружная резьба	85,2	19,6	M10	24	44,8	26,5	30	по запросу
K1871.28510X40	L	наружная резьба	85,2	19,6	M10	24	44,8	26,5	40	по запросу
K1871.28510X50	L	наружная резьба	85,2	19,6	M10	24	44,8	26,5	50	по запросу
K1871.28512X30	L	наружная резьба	85,2	19,6	M12	24	44,8	26,5	30	по запросу
K1871.28512X40	L	наружная резьба	85,2	19,6	M12	24	44,8	26,5	40	по запросу
K1871.28512X50	L	наружная резьба	85,2	19,6	M12	24	44,8	26,5	50	по запросу
