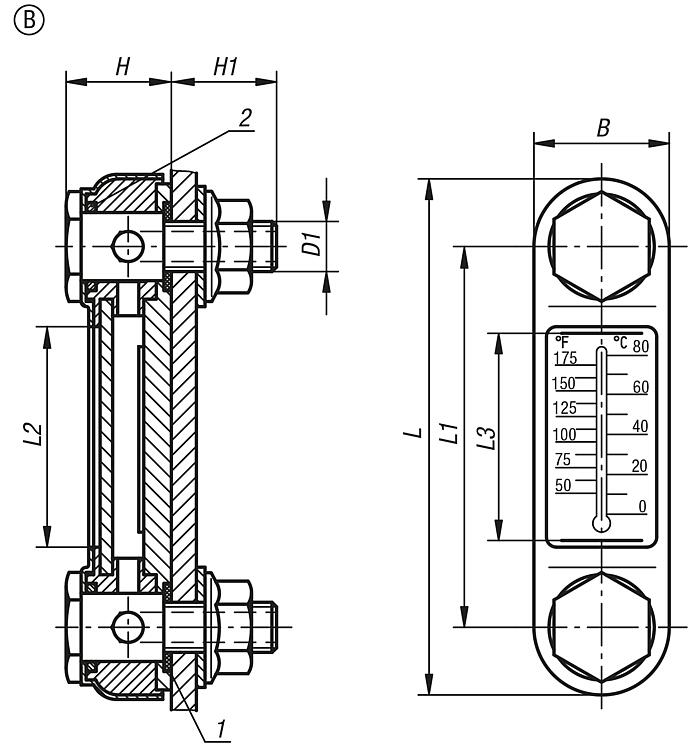

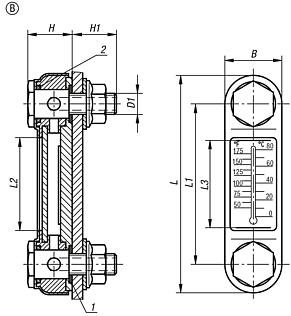

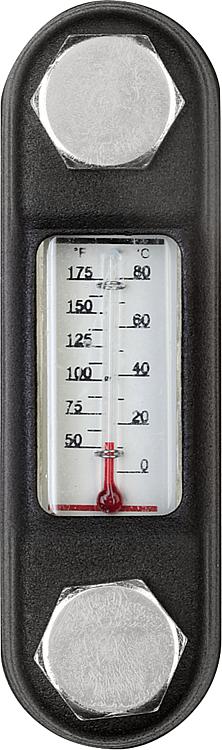

ОписаниеМатериал:Корпус из стали. Смотровое стекло из термопласта, полиамида. Уплотнительное кольцо и плоское уплотнение из резины (нитрильный каучук). Рефлектор из алюминия. Болт и шестигранная гайка из стали.Исполнение: Корпус, цвет черный, лакированный. Смотровое стекло, прозрачное, высокопрочное, нестареющее, термостабильное с маслом до 100 °C, с водой до 70 °C. Рефлектор, цвет белый, лакированный, маркировочные отметки и шкала, цвет черный. Болт и шестигранная гайка из оцинкованной стали.Указание:Указатели уровня масла могут быть представлены как на рисунке или могут монтироваться непосредственно в резьбовые отверстия. Расстояние между крепёжными отверстиями = L1 ±0,5. Указатели уровня масла предназначены для резервуаров работающих без давления. Максимальная рабочая температура: 100 °C.Указание на чертеже:
1) Плоское уплотнение 2) Уплотнительное кольцо
Особенности:
