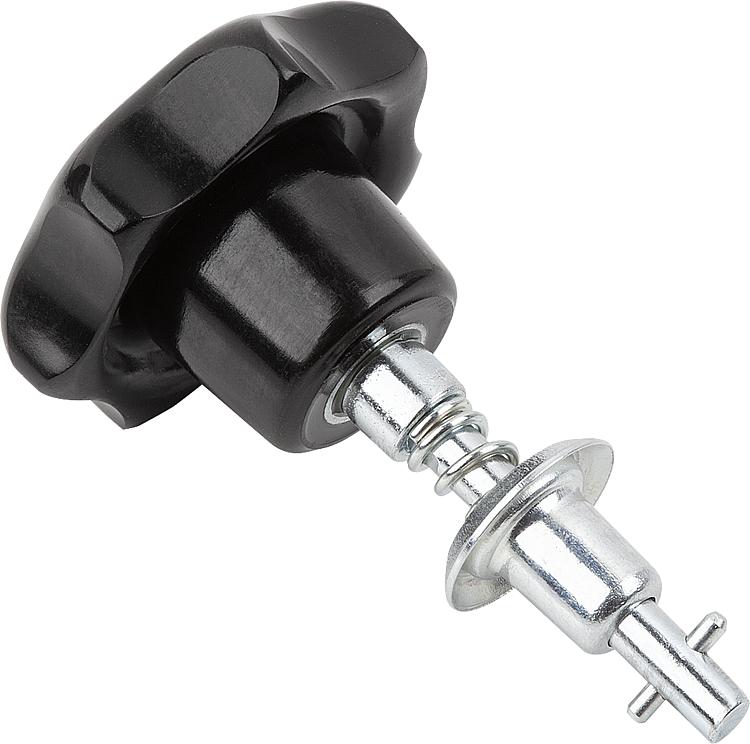

K1730_SGЧетвертные поворотные затворы, с грибковой ручкой |
назад |
|
Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Сталь.Исполнение: оцинкованная сталь.Указание:Четвертные поворотные затворы для надежного удержания и запирания заслонок, крышек емкостей, облицовки оборудования и т. п. Замок закрывается и открывается поворотом на 90°. При этом так называемый поперечный штифт движется в предохранительном штифте по закруглению в запирающем цоколе и таким образом осуществляет преднатяжение пружины. В конечной точке закругления имеется небольшое углубление, в котором поперечный штифт фиксируется. Усилие преднатяжения пружины замка обеспечивает вибростойкое закрытие соединения.
Все детали системы запирания (предохранительный штифт, стопорная шайба и запирающий цоколь) имеют невыпадающее исполнение и соединены с крышкой или рамой.
Управление осуществляется без инструмента, с помощью грибковой ручки.
Четвертной поворотный затвор всегда состоит из поворотного затвора 1/4, стопорной шайбы и запирающего цоколя.Технические данные:Максимальное тяговое усилие составляет 1300 Н.Монтаж:В крышке сверлят отверстие диаметром 8 мм; через него продевают болт с поперечным штифтом, который с обратной стороны фиксируют стопорной шайбой. В раме сверлят центральное отверстие диаметром 13 мм и два крепежных отверстия согласно схеме расположения отверстий цоколя.Принадлежности:Стопорные шайбы K1731. Запирающие цоколи K1732.Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | A | L | L1 | CAD | Принадл. | Цена | Заказать |
---|
K1730.411315 | 0,75 - 1,50 | 18,15 | 13,15 | | | по запросу | | K1730.411390 | 1,50 - 2,25 | 18,15 | 13,9 | | | по запросу | | K1730.411465 | 2,25 - 3,00 | 18,15 | 14,65 | | | по запросу | | K1730.411540 | 3,00 - 3,75 | 20,4 | 15,4 | | | по запросу | | K1730.411615 | 3,75 - 4,50 | 20,4 | 16,15 | | | по запросу | | K1730.411690 | 4,50 - 5,25 | 20,4 | 16,9 | | | по запросу | | K1730.411765 | 5,25 - 6,00 | 22,65 | 17,65 | | | по запросу | | K1730.411840 | 6,00 - 6,75 | 22,65 | 18,4 | | | по запросу | | K1730.411915 | 6,75 - 7,50 | 22,65 | 19,15 | | | по запросу | | K1730.411990 | 7,50 - 8,25 | 24,9 | 19,9 | | | по запросу | | K1730.412065 | 8,25 - 9,00 | 24,9 | 20,65 | | | по запросу | | K1730.412140 | 9,00 - 9,75 | 24,9 | 21,4 | | | по запросу | | K1730.412215 | 9,75 - 10,50 | 27,15 | 22,15 | | | по запросу | | K1730.412290 | 10,50 - 11,25 | 27,15 | 22,9 | | | по запросу | | K1730.412365 | 11,25 - 12,00 | 27,15 | 23,65 | | | по запросу | | K1730.412440 | 12,00 - 12,75 | 29,4 | 24,4 | | | по запросу | | K1730.412515 | 12,75 - 13,50 | 29,4 | 25,15 | | | по запросу | | K1730.412590 | 13,50 - 14,25 | 29,4 | 25,9 | | | по запросу | | K1730.412665 | 14,25 - 15,00 | 31,65 | 26,65 | | | по запросу | | K1730.412740 | 15.00 - 15,75 | 31,65 | 27,4 | | | по запросу | | K1730.412815 | 15,75 - 16,50 | 31,65 | 28,15 | | | по запросу | | K1730.412890 | 16,50 - 17,25 | 33,9 | 28,9 | | | по запросу | | K1730.412965 | 17,25 - 18,00 | 33,9 | 29,65 | | | по запросу | | K1730.413040 | 18,00 - 18,75 | 33,9 | 30,4 | | | по запросу | | K1730.413115 | 18,75 - 19,50 | 36,15 | 31,15 | | | по запросу | | K1730.413190 | 19,50 - 20,25 | 36,15 | 31,9 | | | по запросу | | K1730.413265 | 20,25 - 21 | 36,15 | 32,65 | | | по запросу | |
