K1654Защелки из пластмассы с кнопкой, поворотные |
назад |
|
Описание товара/фотография продукта |
|
|

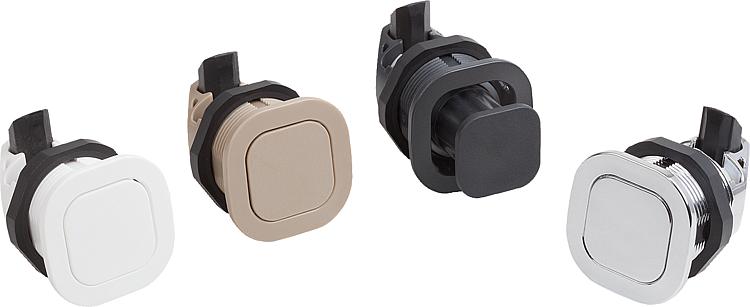

ОписаниеМатериал:PC/ABS.Исполнение: хромированы, черного, белого или бежевого цветов.Указание:Эти защелки разработаны с утопленной кнопкой для установки заподлицо в дверях, клапанах и кожухах. Монтажный уголок служит в качестве упора, если не задана соответствующая плоскость для запирания.

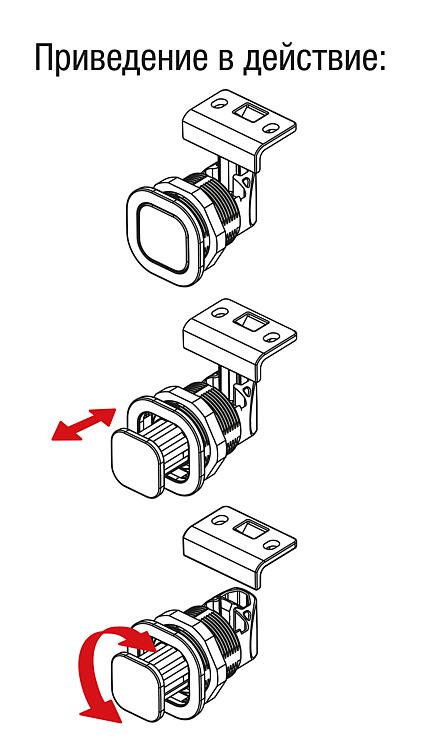

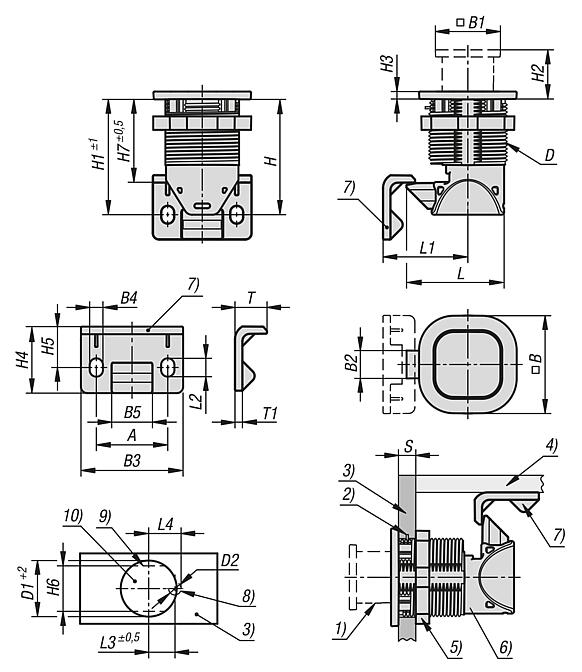

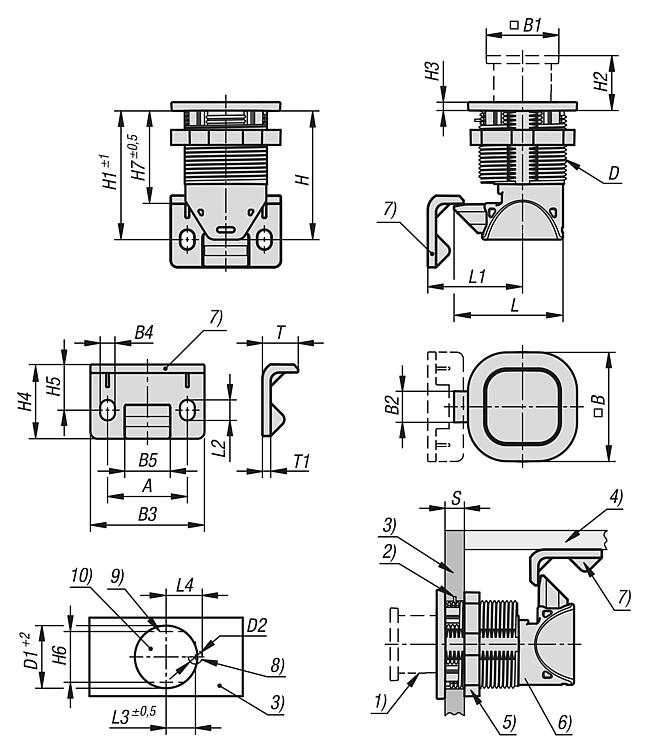

Воспламеняемость: UL94-HB указан в списке. Макс. крутящий момент для затягивания гайки: 4,2 Нм.Приведение в действие:В ненажатом состоянии кнопка находится заподлицо с корпусом. При нажатии исполнительного элемента кнопка отжимается, и замок можно открыть путем поворота влево или вправо. Блокировка обеспечивается при автоматическом нажатии двери. Нажать кнопку повторно для создания неактивированного состояния.Применение:- автомобильная промышленность - медицинская техника - машиностроение - кораблестроение - авиационная и космическая техника - мебельная промышленностьМонтаж:1. Вырез монтажного отверстия в соответствии со схемой. 2. Установка монтажного уголка. 3. Крепление с обратной стороны с помощью монтажной гайки.Объем поставкиМонтажная гайка и монтажный уголок входят в объем поставки. Болты (M5) для монтажного уголка не входят в объем поставки. Указание на чертеже:1) Кнопка 2) Направляющая цапфа для защиты от проворачивания 3) Дверное полотно 4) Рама 5) Монтажная гайка 6) Корпус 7) Монтажный уголок 8) Для направляющей цапфы (дополнительно) 9) Вырез для защиты от проворачивания (дополнительно) 10) Монтажное отверстие Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | Цвет основы | A | B | B1 | B2 | B3 | B4 | B5 | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | CAD | Принадл. | Цена | Заказать |
---|
K1654.247400 | черный | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | по запросу | | K1654.247401 | хромированный | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | по запросу | | K1654.247402 | белый | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | по запросу | | K1654.247403 | бежевый | 28 | 40 | 26,5 | 12 | 40 | 5,2 | 16 | M32x1,5 | 32 | 7 | 47 | 47 | 17 | 3,2 | 26 | 16 | 30,2 | 34 | | | по запросу | |
Номер заказа | Цвет основы | L | L1 | L2 | L3 | L4 | T | T1 | Макс. рабочая нагрузка в Н | Диапазон температур °C | S= толщина полотна двери в мм | CAD | Принадл. | Цена | Заказать |
---|
K1654.247400 | черный | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 до 60 | 1,2-19 | | | по запросу | | K1654.247401 | хромированный | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 до 60 | 1,2-19 | | | по запросу | | K1654.247402 | белый | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 до 60 | 1,2-19 | | | по запросу | | K1654.247403 | бежевый | 39,87 | 34,42 | 7,2 | 15 | 18,5 | 13 | 3 | 310 | -30 до 60 | 1,2-19 | | | по запросу | |
