K1652Защелки из пластмассы с фиксируемой ручкой |
назад |
|

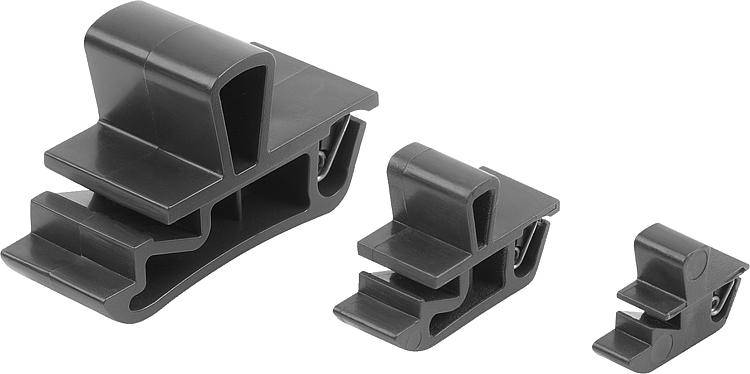

Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Замок PC/ABS.
Пружина из нержавеющей стали 1.4310. Исполнение: Замок черного цвета. Пружина, сталь чистая.Указание:Эти защелки разработаны для установки заподлицо в дверях, клапанах и кожухах. Доступно только в трех различных размерах для различных вариантов дверного полотна.

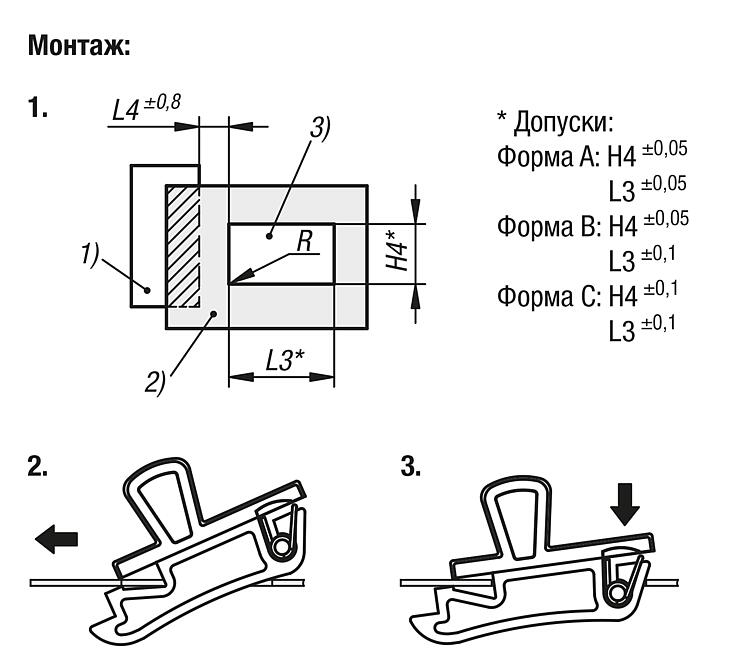

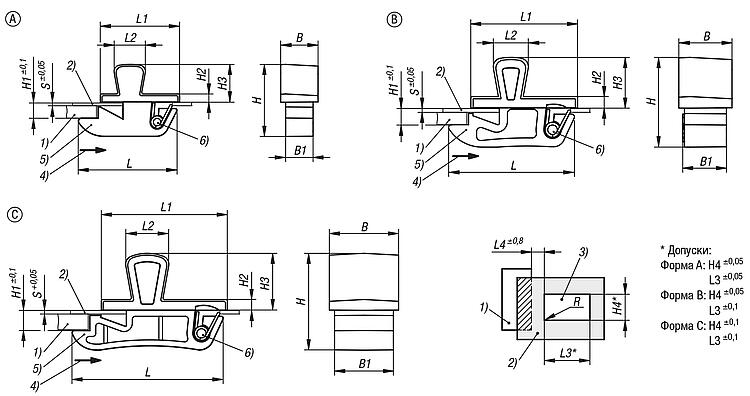

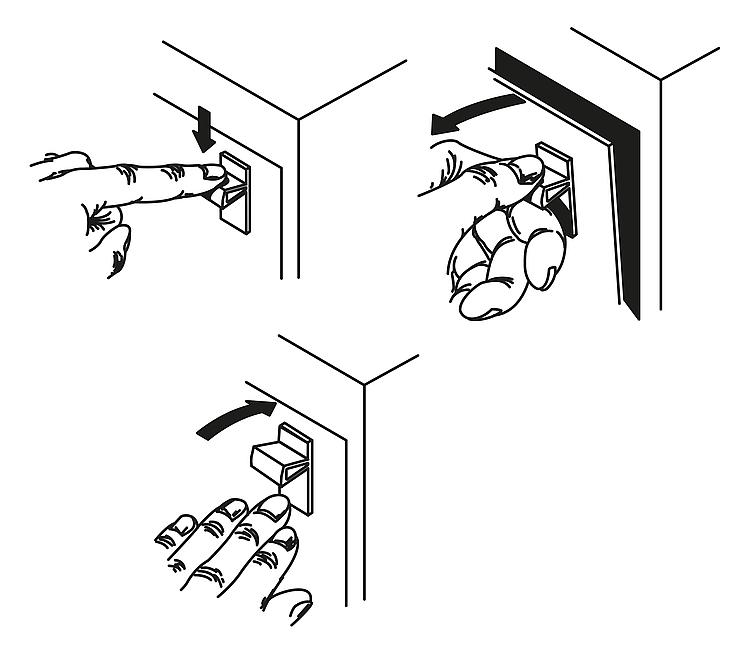

Воспламеняемость: UL94-HB указан в списке.Приведение в действие:При перемещении ручки замок приводится в открытое положение, дверь можно открыть. Блокировка обеспечивается при автоматическом нажатии двери с помощью пружины.Применение:— автомобильная промышленность — медицинская техника — машиностроение — приборостроение — промышленные шкафыМонтаж:1. Вырез мотажного отверстия без заусенцев в соответствии со схемой. 2. Переместить замок на лицевой панели в вырез и нажать вперед. 3. Нажать замок для фиксации вниз.Указание на чертеже:1) Рама 2) Дверное полотно 3) Монтажное отверстие 4) Направление нажатия 5) Замок 6) Пружина Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | Форма | B | B1 | H | H1= общий диапазон захвата | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | R | Макс. рабочая нагрузка в Н | Диапазон температур °C | S= толщина полотна двери в мм | CAD | Принадл. | Цена | Заказать |
---|
K1652.211060 | A | 6 | 4,4 | 11,6 | 2,2 | 1,3 | 6,1 | 4,57 | 15,9 | 12,75 | 5 | 8,33 | 4,8 | max. 0,1 | 25 | -40 до 60 | 0,6 | | | по запросу | | K1652.215090 | B | 9,5 | 7,8 | 15,5 | 2,65 | 2,1 | 9,1 | 8,2 | 22,5 | 19,05 | 6,3 | 12,7 | 6,4 | max. 0,1 | 90 | -40 до 60 | 0,8 | | | по запросу | | K1652.222160 | C | 16,5 | 14 | 23,1 | 4,5 | 2,6 | 13,6 | 14,3 | 36 | 30 | 10,3 | 22,2 | 9,5 | max. 0,1 | 130 | -40 до 60 | 1 | | | по запросу | |
