Описание товара/фотография продукта

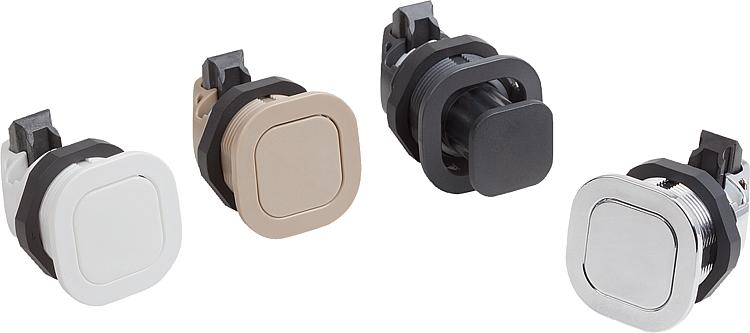

ОписаниеМатериал:PC/ABS.Исполнение: хромированы, черного, белого или бежевого цветов.Указание:Эти защелки разработаны с утопленной кнопкой для установки заподлицо в дверях, клапанах и кожухах.

Воспламеняемость: UL94-HB указан в списке.

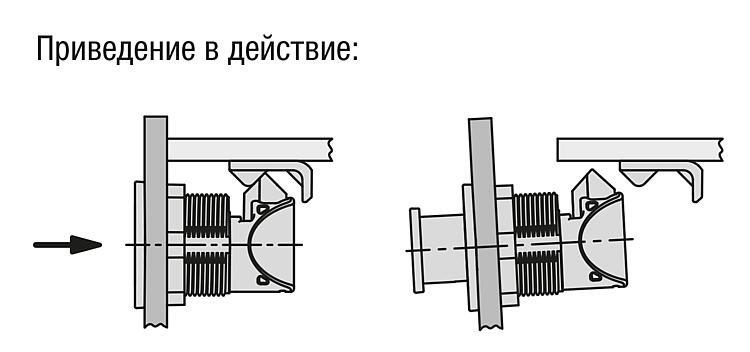

Макс. крутящий момент для затягивания гайки: 4,2 Нм.Приведение в действие:В ненажатом состоянии кнопка находится заподлицо с корпусом. При нажатии исполнительного элемента кнопка отжимается, и двери можно открыть, потянув. Блокировка обеспечивается при автоматическом нажатии двери. Нажать кнопку повторно для создания неактивированного состояния.Применение:- автомобильная промышленность
- медицинская техника
- машиностроение
- кораблестроение
- авиационная и космическая техника
- мебельная промышленностьМонтаж:1. Вырез монтажного отверстия в соответствии со схемой.
2. Установка монтажного уголка.
3. Крепление с обратной стороны с помощью монтажной гайки.Объем поставкиМонтажная гайка и монтажный уголок входят в объем поставки.

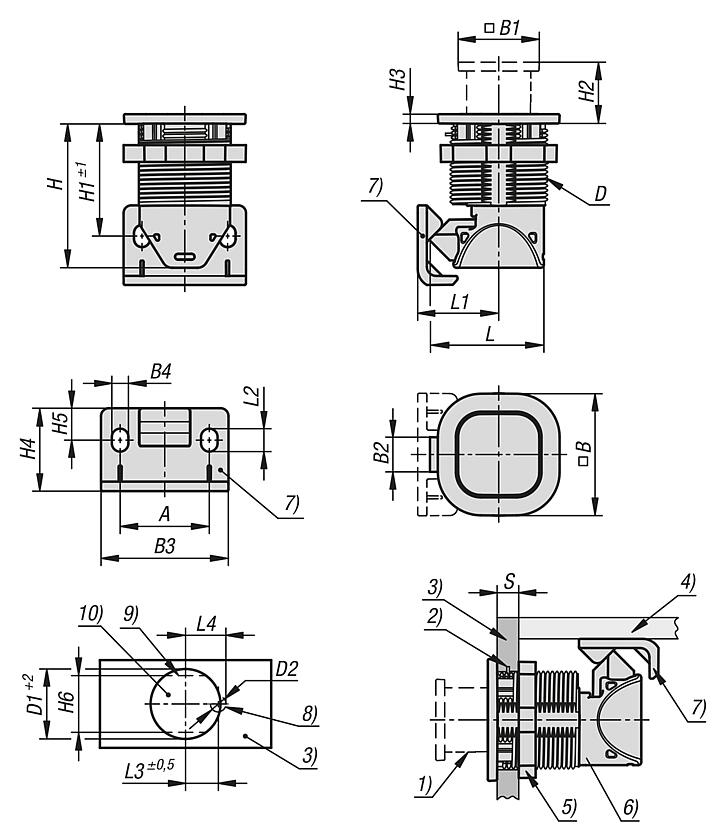

Болты (M5) для монтажного уголка не входят в объем поставки. Указание на чертеже:

1) Кнопка
2) Направляющая цапфа для защиты от проворачивания
3) Дверное полотно
4) Рама
5) Монтажная гайка
6) Корпус
7) Монтажный уголок
8) Для направляющей цапфы (дополнительно)
9) Вырез для защиты от проворачивания (дополнительно)
10) Монтажное отверстие

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1653 Защелки из пластмассы с кнопкой

230 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Цвет основы	A	B	B1	B2	B3	B4	D	D1	D2	H	H1	H2	Цена
K1653.247400	черный	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	по запросу
K1653.247401	хромированный	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	по запросу
K1653.247402	белый	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	по запросу
K1653.247403	бежевый	28	40	26,5	12	40	5,2	M32x1,5	32	7	47	36,6	17	по запросу

Номер заказа	Цвет основы	H3	H4	H5	H6	L	L1	L2	L3	L4	Макс. рабочая нагрузка в Н	Диапазон температур °C	S= толщина полотна двери в мм	Цена
K1653.247400	черный	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 до 60	1,2-19	по запросу
K1653.247401	хромированный	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 до 60	1,2-19	по запросу
K1653.247402	белый	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 до 60	1,2-19	по запросу
K1653.247403	бежевый	3,2	26	10	30,2	37,55	26,5	7,2	15	18,5	310	-30 до 60	1,2-19	по запросу
