Защелки из пластмассы с откидной ручкой

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Натяжные защелки, защелки, стопоры
    - Защелки
      - Защелки из пластмассы с откидной ручкой

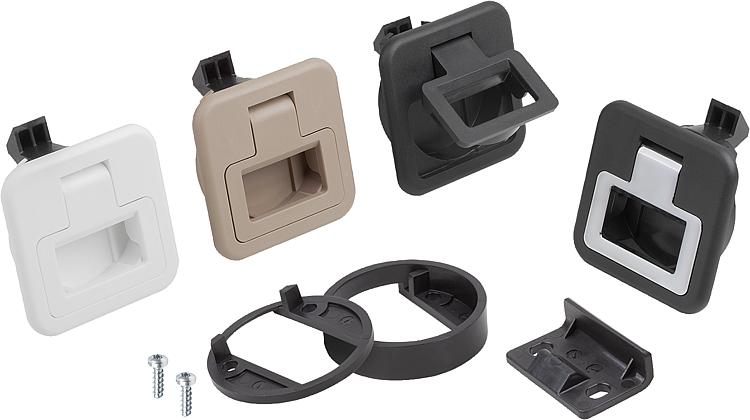

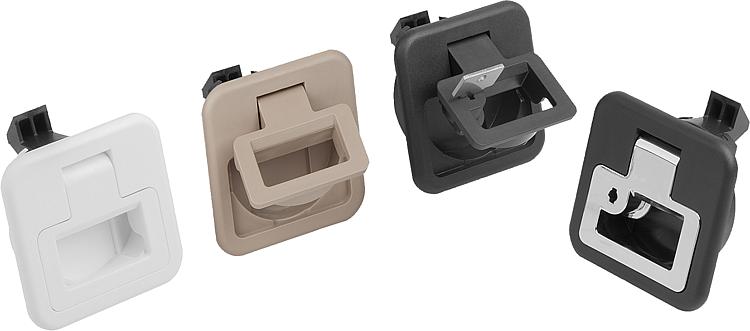

Описание товара/фотография продукта

ОписаниеМатериал:PC/ABS.Исполнение: Корпус черного, белого или бежевого цветов.
Ручка хромирована, черного, белого или бежевого цветов.Указание:Эти защелки разработаны с утопленной ручкой для установки заподлицо в дверях, клапанах и кожухах.
Доступно только в четырех различных размерах для различных вариантов толщины дверного полотна. Дополнительная фиксация путем запирания.
Предварительно натянутая ручка препятствует дребезжанию.

Воспламеняемость (исполнение из пластмассы): UL94-HB указан в списке.
Макс. крутящий момент для затягивания винтов: 2 Нм.

Форма A: запираемая
Форма B: не запираемаяПриведение в действие:При вытягивании ручки замок приводится в открытое положение, дверь можно открыть. Блокировка обеспечивается при автоматическом нажатии двери. Замок управляется также с обратной стороны.Применение:- автомобильная промышленность
- медицинская техника
- машиностроение
- кораблестроение
- авиационная и космическая техника

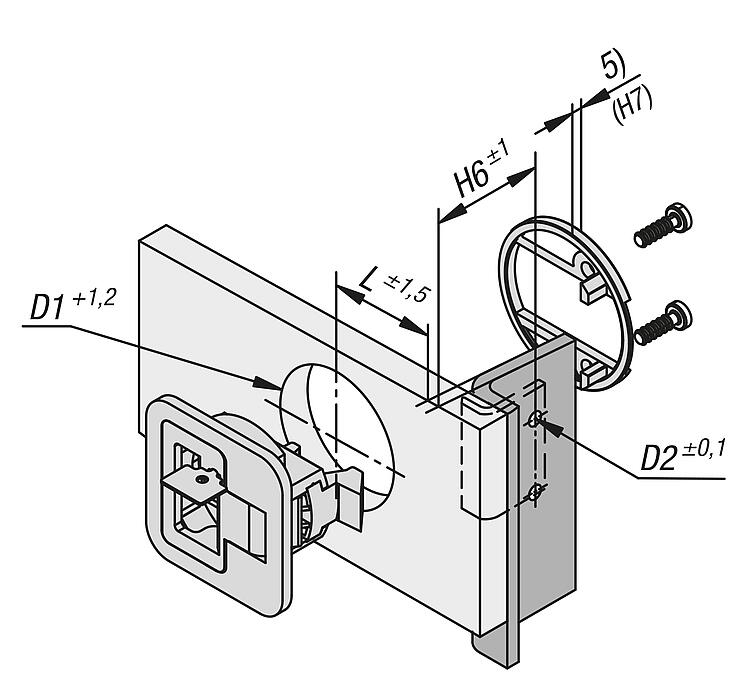

- мебельная промышленностьМонтаж:1. Вырез монтажного отверстия в соответствии со схемой.
2. Установка монтажного уголка.
3. Крепление монтажных частей с обратной стороны.Объем поставкиМонтажное крепление, а также соответствующие винты (M5) и монтажный уголок входят в объем поставки.
Запираемые защелки поставляются соответственно с 2 ключами.
Болты (M5) для монтажного уголка не входят в объем поставки. Указание на чертеже:

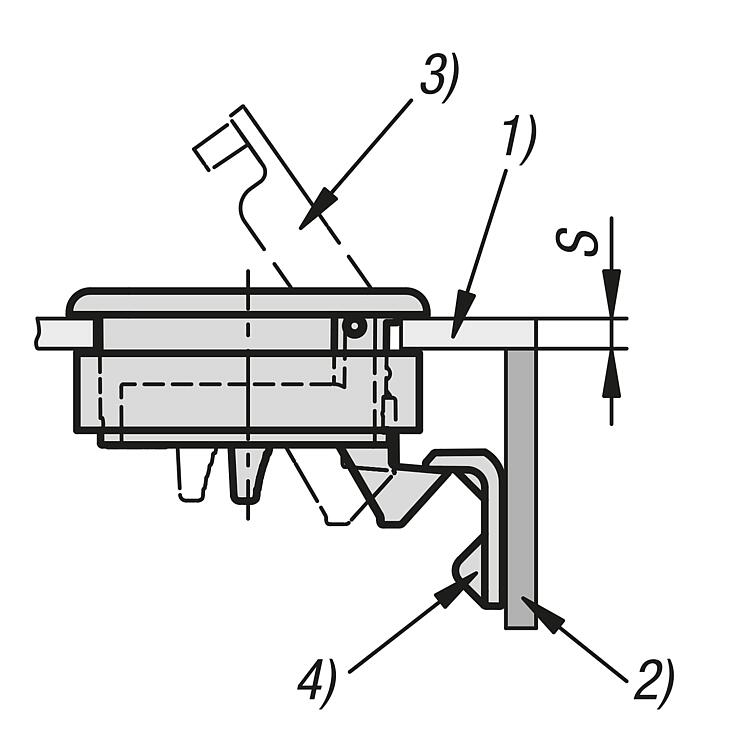

1) Дверное полотно
2) Рама
3) Ручка
4) Монтажный уголок
5) Высота монтажного крепления (см. таблицу H7)
6) Монтажное отверстие

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1651 Защелки из пластмассы с откидной ручкой

357 kB

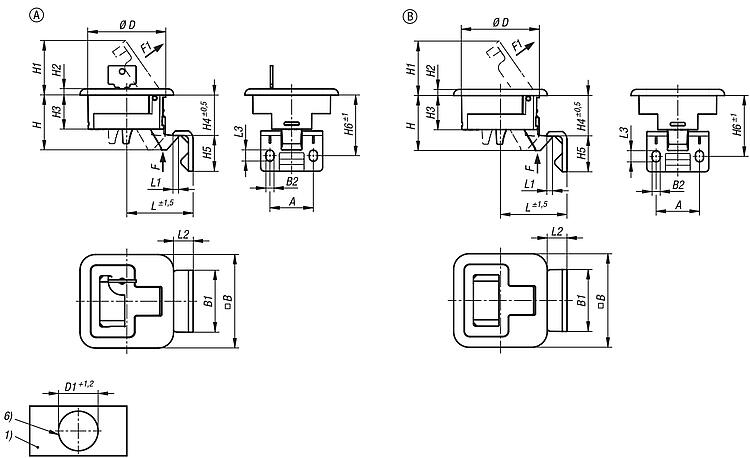

Чертежи (общий обзор)

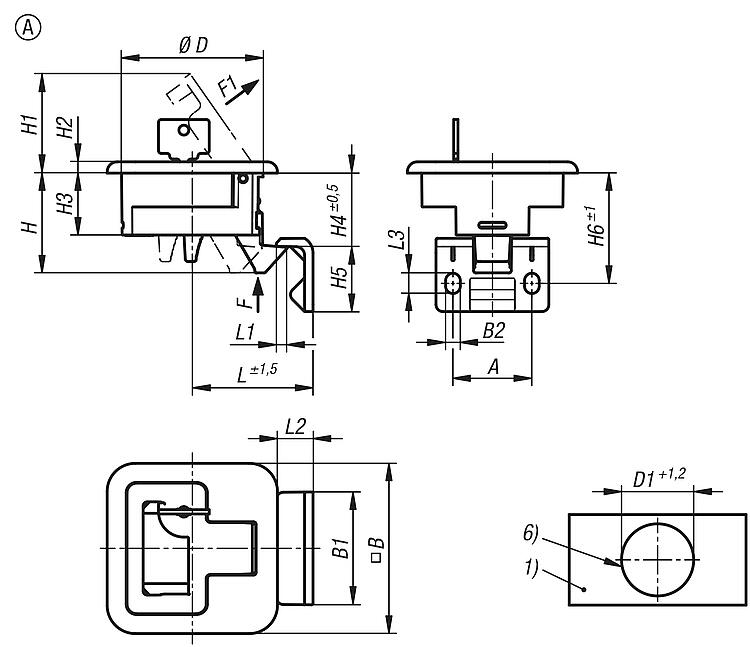

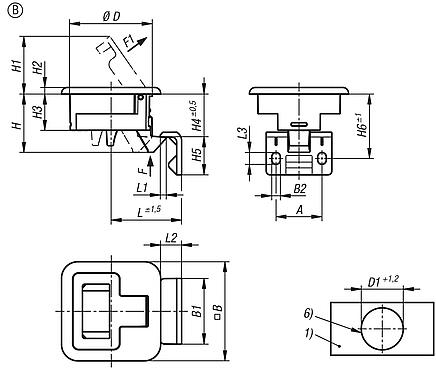

Защелки из пластмассы с откидной ручкой, форма A, запираемая

подробнее

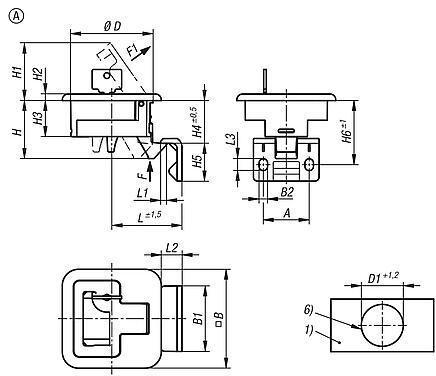

Чертежи

Защелки из пластмассы с откидной ручкой, форма A, запираемая

Выбор / фильтр товаров

Номер заказа	Форма	Тип формы	Цвет основы	Цвет компонента	A	B	B1	B2	D	D1	D2	H	H1	H2	Цена
K1651.2102356000	A	запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2107356000	A	запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2112356000	A	запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2117356000	A	запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2102356022	A	запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2107356022	A	запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2112356022	A	запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2117356022	A	запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2102356033	A	запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2107356033	A	запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2112356033	A	запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2117356033	A	запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2102356001	A	запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2107356001	A	запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2112356001	A	запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу
K1651.2117356001	A	запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,41	35	4	по запросу

Номер заказа	Форма	Цвет компонента	H3	H4	H5	H6	H7	L	L1	L2	L3	F=усилие удержания (Н)	Тяговое усилие F1 Н	Диапазон температур °C	S= толщина полотна двери в мм	Болты	Цена
K1651.2102356000	A	черный	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2107356000	A	черный	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2112356000	A	черный	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2117356000	A	черный	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу
K1651.2102356022	A	белый	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2107356022	A	белый	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2112356022	A	белый	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2117356022	A	белый	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу
K1651.2102356033	A	бежевый	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2107356033	A	бежевый	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2112356033	A	бежевый	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2117356033	A	бежевый	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу
K1651.2102356001	A	хромированный	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2107356001	A	хромированный	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2112356001	A	хромированный	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2117356001	A	хромированный	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу

Защелки из пластмассы с откидной ручкой, форма B, не запираемая

подробнее

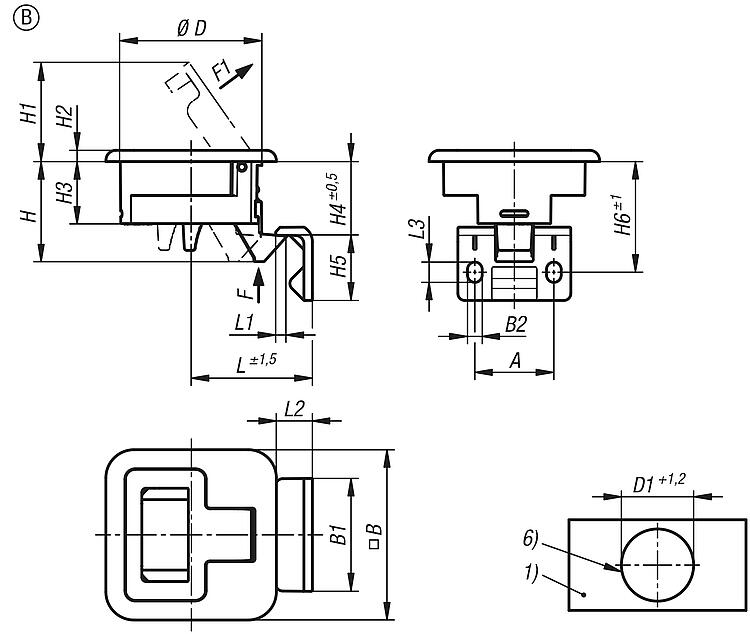

Чертежи

Защелки из пластмассы с откидной ручкой, форма B, не запираемая

Выбор / фильтр товаров

Номер заказа	Форма	Тип формы	Цвет основы	Цвет компонента	A	B	B1	B2	D	D1	D2	H	H1	H2	Цена
K1651.2002356000	B	не запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2007356000	B	не запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2012356000	B	не запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2017356000	B	не запираемый	черный	черный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2002356022	B	не запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2007356022	B	не запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2012356022	B	не запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2017356022	B	не запираемый	белый	белый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2002356033	B	не запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2007356033	B	не запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2012356033	B	не запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2017356033	B	не запираемый	бежевый	бежевый	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2002356001	B	не запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2007356001	B	не запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2012356001	B	не запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу
K1651.2017356001	B	не запираемый	черный	хромированный	28	60	40	5,2	50	50	5,5	35,5	35	4	по запросу

Номер заказа	Форма	Цвет компонента	H3	H4	H5	H6	H7	L	L1	L2	L3	F=усилие удержания (Н)	Тяговое усилие F1 Н	Диапазон температур °C	S= толщина полотна двери в мм	Болты	Цена
K1651.2002356000	B	черный	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2007356000	B	черный	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2012356000	B	черный	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2017356000	B	черный	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу
K1651.2002356022	B	белый	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2007356022	B	белый	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2012356022	B	белый	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2017356022	B	белый	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу
K1651.2002356033	B	бежевый	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2007356033	B	бежевый	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2012356033	B	бежевый	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2017356033	B	бежевый	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу
K1651.2002356001	B	хромированный	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	2-7	M5X16	по запросу
K1651.2007356001	B	хромированный	22	26,2	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 до 60	7-12	M5X20	по запросу
K1651.2012356001	B	хромированный	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	12-17	M5X16	по запросу
K1651.2017356001	B	хромированный	22	26,2	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 до 60	17-22	M5X20	по запросу
