K0425

Диски для опор из цинкового сплава или нержавеющей стали

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Опоры
    - Диски для опор из цинкового сплава или нержавеющей стали

Описание товара/фотография продукта

ОписаниеМатериал:

Диск из цинкового сплава или нержавеющая сталь 1.4305.
Плата антискольжения из термопластичного эластомера.

Исполнение: Диск цинковый сплав, черный, c порошковым покрытием. Диск, нержавеющая сталь, чистый.Указание:Опоры компонуются из диска и ходового винта. Каждый диск может комбинироваться с каждым ходовым винтом.
Плата антискольжения поглощает вибрации и предотвращает скольжение опор.

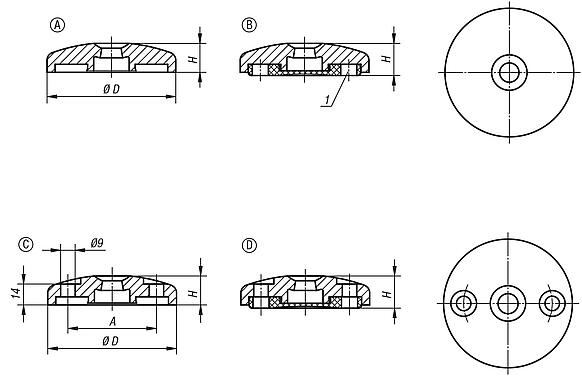

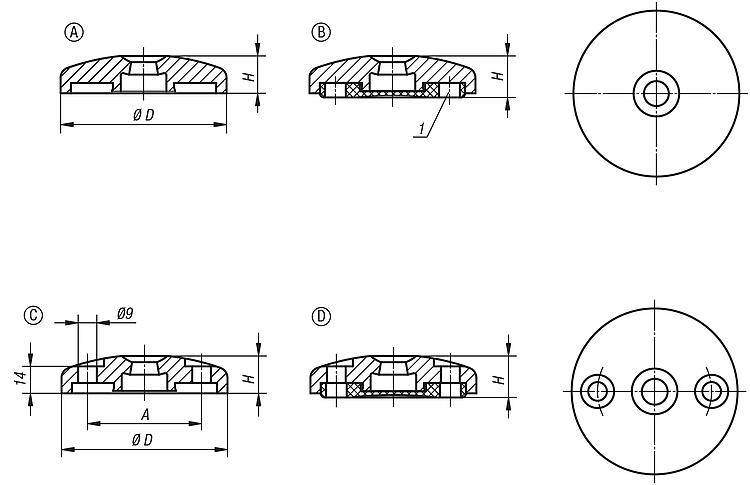

Подходящие ходовые винты смотри K0427.Указание на чертеже:

Форма A без отверстия для привинчивания, без пластины антискольжения
Форма B без отверстия для привинчивания, с пластиной антискольжения
Форма C с отверстием для привинчивания (открытый вариант), без пластины антискольжения
Форма D с отверстием для привинчивания (открытый вариант), с пластиной антискольжения

1) диск от Ø 80

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0425 Диски для опор из цинкового сплава или нержавеющей стали

182 kB

Техническое указание для опор

783 kB

Чертежи (общий обзор)

Диски для опор из цинкового сплава или нержавеющей стали, форма А

подробнее

Чертежи

Диски для опор из цинкового сплава или нержавеющей стали, форма А

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	D	A	H	Допустимая нагрузка макс., кН	Цена
K0425.10401	A	цинк	40	-	18	20	по запросу
K0425.10451	A	цинк	45	-	18	25	по запросу
K0425.10501	A	цинк	50	-	18	25	по запросу
K0425.10601	A	цинк	60	-	18	35	по запросу
K0425.10801	A	цинк	80	-	18	35	по запросу
K0425.11001	A	цинк	100	-	18	35	по запросу
K0425.11201	A	цинк	120	-	18	35	по запросу
K0425.10602	A	нержавеющая сталь	60	-	18	45	по запросу
K0425.10802	A	нержавеющая сталь	80	-	18	45	по запросу
K0425.11002	A	нержавеющая сталь	100	-	18	45	по запросу

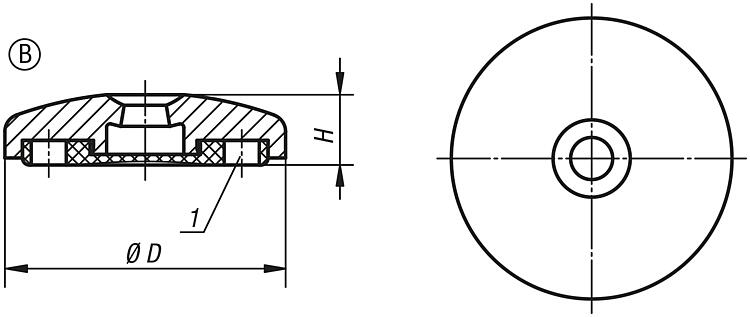

Диски для опор из цинкового сплава или нержавеющей стали, форма В

подробнее

Чертежи

Диски для опор из цинкового сплава или нержавеющей стали, форма В

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	D	A	H	Допустимая нагрузка макс., кН	Цена
K0425.20601	B	цинк	60	-	20	35	по запросу
K0425.20801	B	цинк	80	-	20	35	по запросу
K0425.21001	B	цинк	100	-	20	35	по запросу
K0425.21201	B	цинк	120	-	20	35	по запросу
K0425.20602	B	нержавеющая сталь	60	-	20	45	по запросу
K0425.20802	B	нержавеющая сталь	80	-	20	45	по запросу
K0425.21002	B	нержавеющая сталь	100	-	20	45	по запросу

Диски для опор из цинкового сплава или нержавеющей стали, форма С

подробнее

Чертежи

Диски для опор из цинкового сплава или нержавеющей стали, форма С

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	D	A	H	Допустимая нагрузка макс., кН	Цена
K0425.30801	C	цинк	80	55	18	35	по запросу
K0425.31001	C	цинк	100	74	18	35	по запросу
K0425.30802	C	нержавеющая сталь	80	55	18	45	по запросу
K0425.31002	C	нержавеющая сталь	100	74	18	45	по запросу

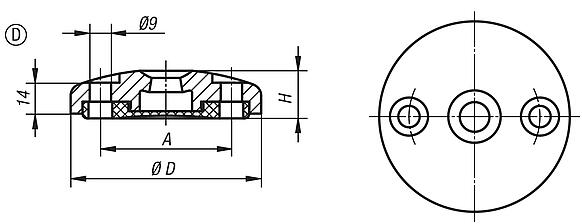

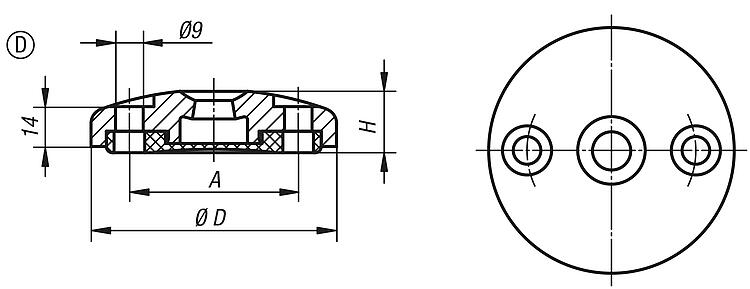

Диски для опор из цинкового сплава или нержавеющей стали, форма D

подробнее

Чертежи

Диски для опор из цинкового сплава или нержавеющей стали, форма D

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	D	A	H	Допустимая нагрузка макс., кН	Цена
K0425.40801	D	цинк	80	55	20	35	по запросу
K0425.41001	D	цинк	100	74	20	35	по запросу
K0425.40802	D	нержавеющая сталь	80	55	20	45	по запросу
K0425.41002	D	нержавеющая сталь	100	74	20	45	по запросу
