Стальные регулируемые опоры с полым винтом

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Опоры
    - Стальные регулируемые опоры с полым винтом

Описание товара/фотография продукта

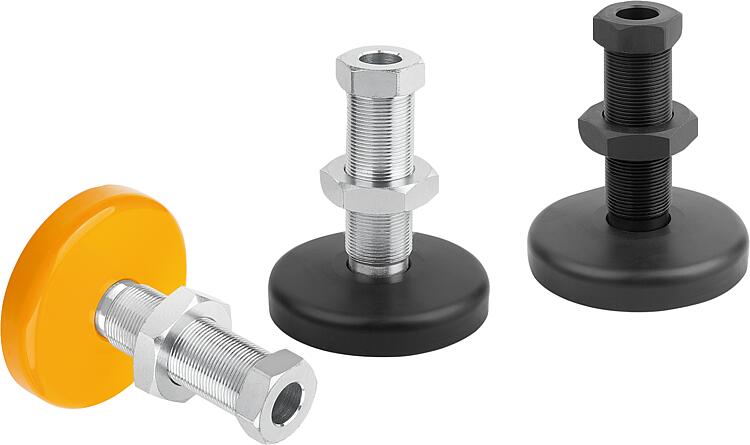

ОписаниеМатериал:Диск и полый винт из стали.Исполнение: Диск черный фосфатированновый или окрашенный в желтый цвет.

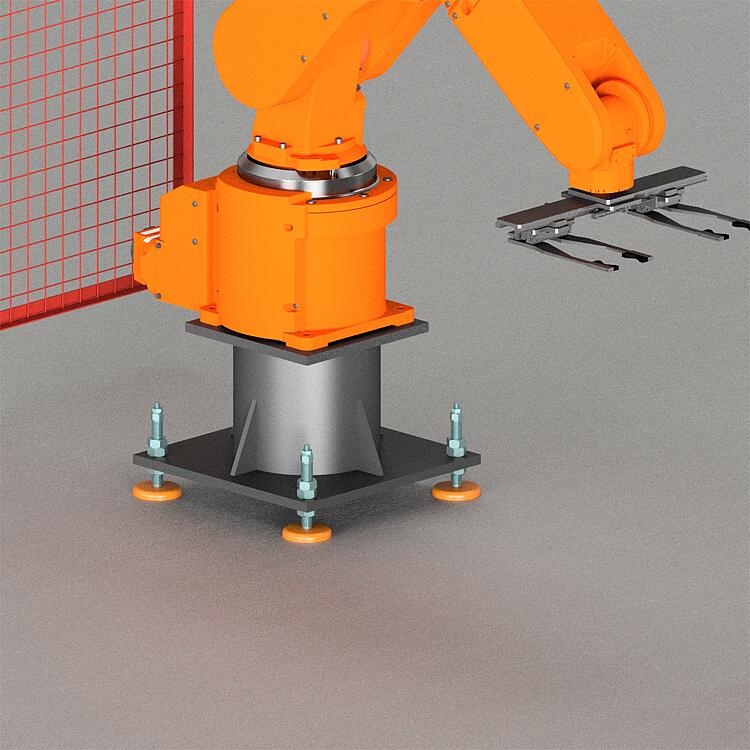

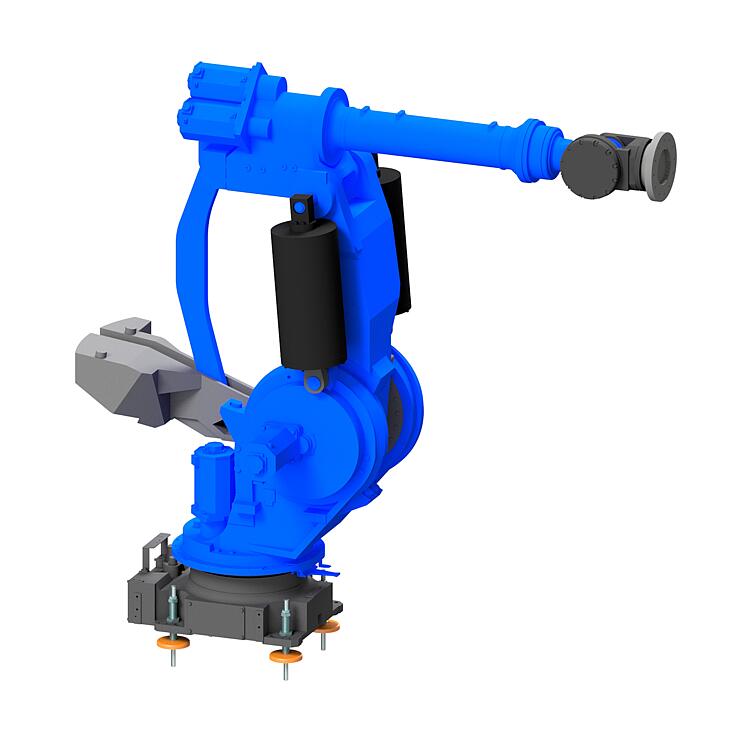

Полый винт оцинкованный или черный фосфатированный.Указание:Регулируемые опоры выдерживают высокие нагрузки. Они используются в первую очередь для крупных машин и установок, а также в сфере автоматизации и робототехники.

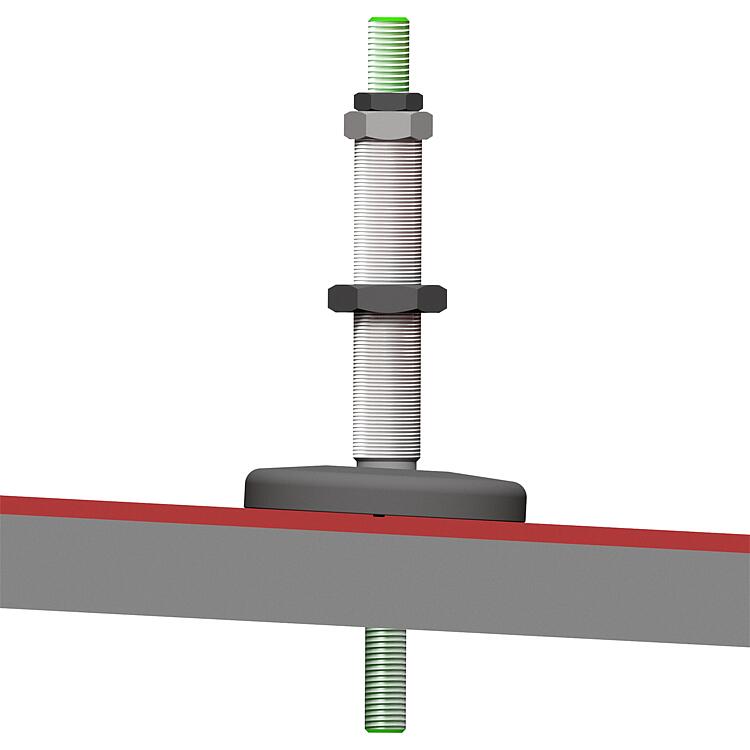

С помощью полого винта регулируемую опору можно закрепить напрямую на полу. Резьба малого шага позволяет оптимально и точно выровнять машину.

Указанные в таблице значения нагрузки получены в результате ряда испытаний, в ходе которых на центр ходового винта вертикально по отношению к диску накладывался статичный груз. Радиально воздействующие силы, подобные тем, что возникают при вибрациях или тряске, влияют на допустимую нагрузку и не учитывались при вычислении указанных значений.

Можно выровнять максимальный наклон менее 3°.

Поставка в разобранном виде.Принадлежности:Гайка K2348.Объем поставкиДиск K2347.
Полый винт K2346.
Гайка K2348.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K2345 Стальные регулируемые опоры с полым винтом

526 kB

Руководство по монтажу для регулируемой опоры с полым винтом

194 kB

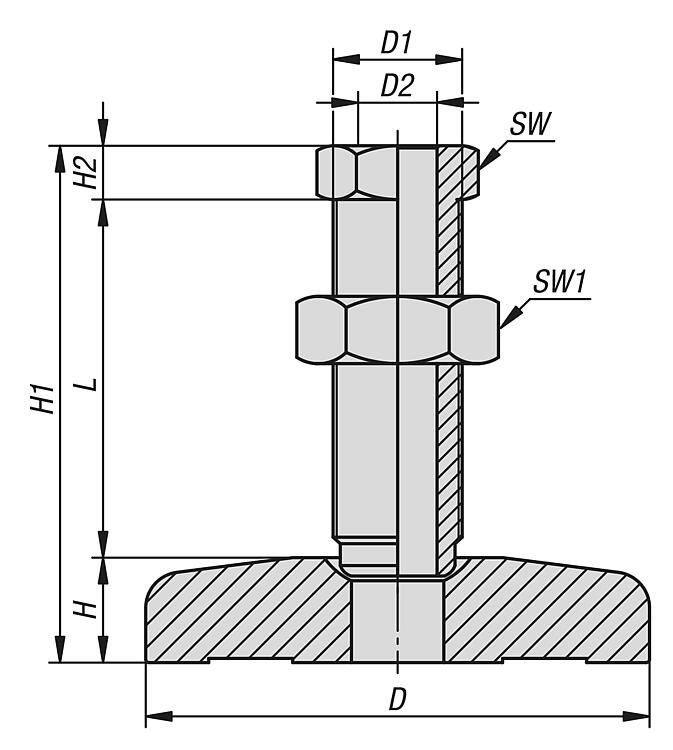

Чертежи

Выбор / фильтр товаров

Номер заказа	Поверхность корпуса	Поверхность компонента	Цвет основы	D	D1	D2	H	H1	H2	L	SW	SW1	Допустимая нагрузка макс., кН (только при статической нагрузке)	Цена
K2345.1111002413X087	с лакокрасочным покрытием	оцинкованная	жёлтый RAL 1007	100	M24x2	13	18	120	15	87	24	36	60	по запросу
K2345.1111203622X100	с лакокрасочным покрытием	оцинкованная	жёлтый RAL 1007	120	M36x2	22	25	140	15	100	41	55	90	по запросу
K2345.1111503622X100	с лакокрасочным покрытием	оцинкованная	жёлтый RAL 1007	150	M36x2	22	25	140	15	100	41	55	90	по запросу
K2345.1111503622X177	с лакокрасочным покрытием	оцинкованная	жёлтый RAL 1007	150	M36x2	22	25	217	15	177	41	55	90	по запросу
K2345.1211002413X087	фосфатированный	оцинкованная	чёрный	100	M24x2	13	18	120	15	87	24	36	60	по запросу
K2345.1211203622X100	фосфатированный	оцинкованная	чёрный	120	M36x2	22	25	140	15	100	41	55	90	по запросу
K2345.1211503622X100	фосфатированный	оцинкованная	чёрный	150	M36x2	22	25	140	15	100	41	55	90	по запросу
K2345.1211503622X177	фосфатированный	оцинкованная	чёрный	150	M36x2	22	25	217	15	177	41	55	90	по запросу
K2345.1221002413X087	фосфатированный	фосфатированный	чёрный	100	M24x2	13	18	120	15	87	24	36	60	по запросу
K2345.1221203622X100	фосфатированный	фосфатированный	чёрный	120	M36x2	22	25	140	15	100	41	55	90	по запросу
K2345.1221503622X100	фосфатированный	фосфатированный	чёрный	150	M36x2	22	25	140	15	100	41	55	90	по запросу
K2345.1221503622X177	фосфатированный	фосфатированный	чёрный	150	M36x2	22	25	217	15	177	41	55	90	по запросу
