Опоры приборные регулируемые по высоте для алюминиевых профилей

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Опоры
    - Опоры приборные регулируемые по высоте для алюминиевых профилей

Описание товара/фотография продукта

ОписаниеМатериал:Корпус из термопласта, армированного стекловолокном.
Шпиндель и шайба из стали.Исполнение: Корпус, цвет черный.

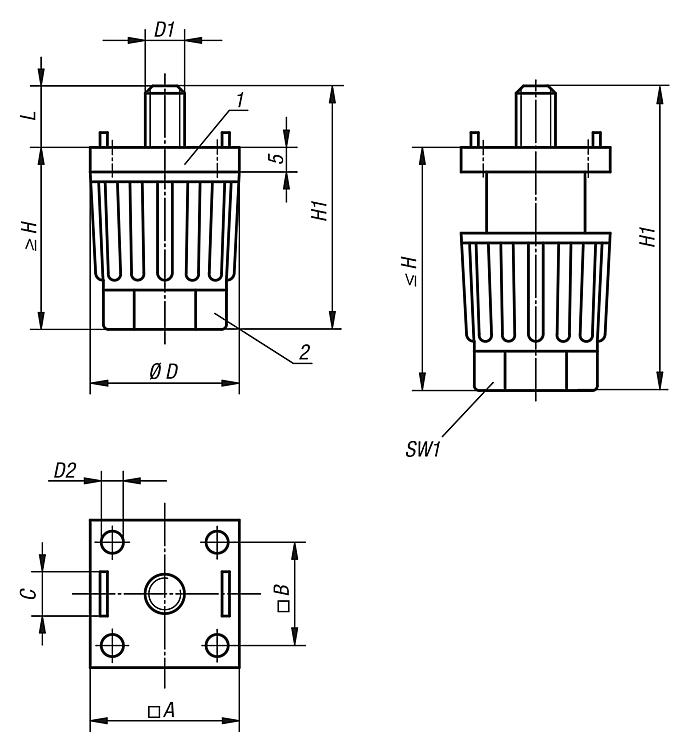

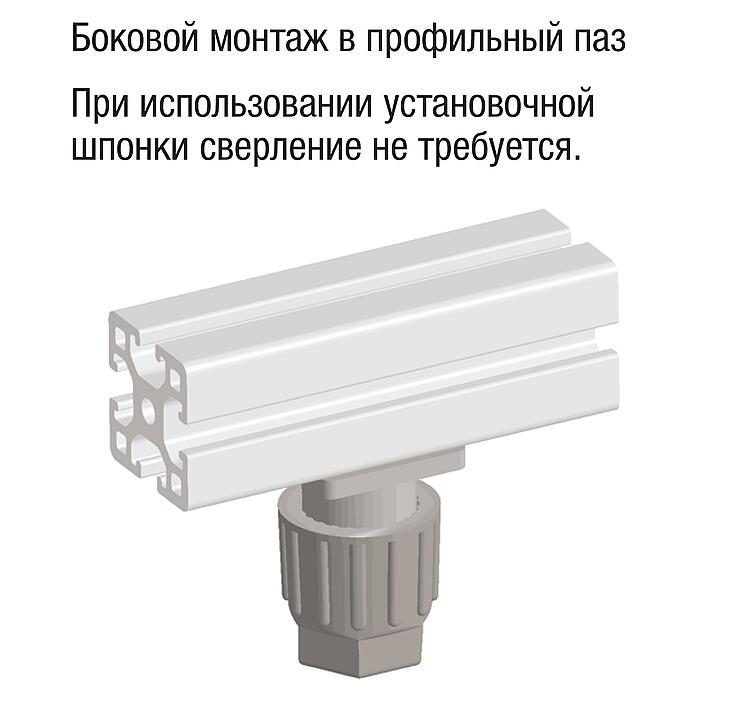

Шпиндель и шайба из оцинкованной стали.Указание:Ножки приборные особенно подходят для столов и легких установок. Высоту ножки можно плавно регулировать поворотом гайки, вручную или с помощью инструментов. Находящиеся на наконечнике цапфы предотвращают прокручивание ножки и центрируют её. С помощью центрирующей шпонки приборные ножки могут устанавливаться на алюминиевых профилях без сверления.Указание на чертеже:

1) Хвостовик
2) Гайка

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0432 Опоры приборные регулируемые по высоте для алюминиевых профилей

295 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	А для алюминиевого профиля	B	C для паза	D	D1	D2 для винта с потайной головкой	H	H1	L	SW1	Допустимая нагрузка макс., кН (только при статической нагрузке)	Цена
K0432.300806	30	20,5	8	30	M6	M4	35-50	44-59	9	22	1,5	по запросу
K0432.300808	30	20,5	8	30	M8	M4	35-50	44-59	9	22	1,5	по запросу
K0432.400808	40	28	8	40	M8	M6	45-65	54-74	9	30	1,5	по запросу
K0432.401006	40	28	10	40	M6	M6	45-65	54-74	9	30	1,5	по запросу
K0432.401008	40	28	10	40	M8	M6	45-65	54-74	9	30	1,5	по запросу
