Опоры шарнирные из стали

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Опоры
    - Опоры шарнирные из стали

Описание товара/фотография продукта

Вызвать/фильтровать все товары

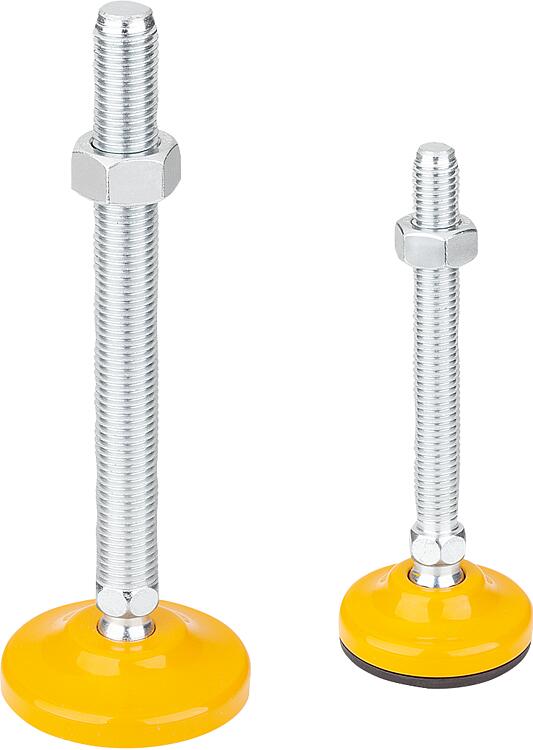

ОписаниеМатериал:Опорный диск, винторезный шпиндель из стали.
Плата антискольжения (нитрильный каучук) 70 по Шору. Исполнение: Опорный диск, цвет желтый, лакированный. Винторезный шпиндель, оцинкованный.
Плата антискольжения, цвет черный. Указание:Стальные шарнирные опоры, выдерживающие большие нагрузки, с покрытой желтым лаком ножкой, по желанию с плитой антискольжения. Плата антискольжения поглощает вибрации и предотвращает скольжение шарнирных опор.

Указанные в таблице значения нагрузки получены в результате ряда испытаний, в ходе которых на центр ходового винта вертикально по отношению к диску накладывался статичный груз. Радиально воздействующие силы, подобные тем, что возникают при вибрациях или тряске, влияют на допустимую нагрузку и не учитывались при вычислении указанных значений.

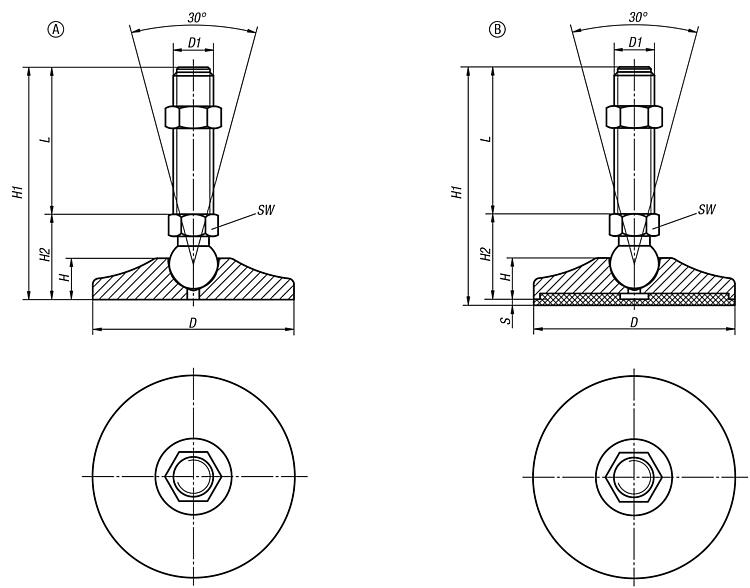

Поставка с подходящей гайкойУказание на чертеже:

Форма A без пластины антискольжения
Форма B с пластиной антискольжения

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0742 Опоры шарнирные из стали

193 kB

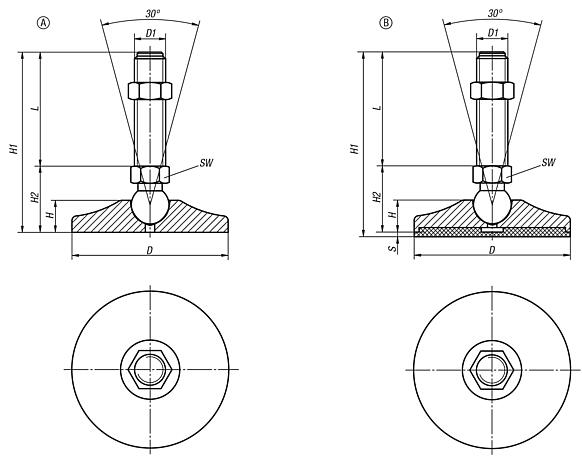

Чертежи (общий обзор)

Шарнирные опоры из стали, форма А

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	H	H1	H2	SW	L	Допустимая нагрузка макс., кН (только при статической нагрузке)	Цена
K0742.005010X25	A	50	M10	16	53	28	14	25	15	по запросу
K0742.005010X50	A	50	M10	16	78	28	14	50	15	по запросу
K0742.005010X75	A	50	M10	16	103	28	14	75	15	по запросу
K0742.005010X100	A	50	M10	16	128	28	14	100	15	по запросу
K0742.005010X125	A	50	M10	16	153	28	14	125	15	по запросу
K0742.005012X25	A	50	M12	16	53	28	14	25	15	по запросу
K0742.005012X50	A	50	M12	16	78	28	14	50	15	по запросу
K0742.005012X75	A	50	M12	16	103	28	14	75	15	по запросу
K0742.005012X100	A	50	M12	16	128	28	14	100	15	по запросу
K0742.005012X125	A	50	M12	16	153	28	14	125	15	по запросу
K0742.005014X25	A	50	M14	16	53	28	14	25	15	по запросу
K0742.005014X50	A	50	M14	16	78	28	14	50	15	по запросу
K0742.005014X75	A	50	M14	16	103	28	14	75	15	по запросу
K0742.005014X100	A	50	M14	16	128	28	14	100	15	по запросу
K0742.005014X125	A	50	M14	16	153	28	14	125	15	по запросу
K0742.006514X50	A	65	M14	17	80	30	14	50	20	по запросу
K0742.006514X75	A	65	M14	17	105	30	14	75	20	по запросу
K0742.006514X100	A	65	M14	17	130	30	14	100	20	по запросу
K0742.006514X125	A	65	M14	17	155	30	14	125	20	по запросу
K0742.006514X150	A	65	M14	17	180	30	14	150	20	по запросу
K0742.006516X50	A	65	M16	17	80	30	16	50	20	по запросу
K0742.006516X75	A	65	M16	17	105	30	16	75	20	по запросу
K0742.006516X100	A	65	M16	17	130	30	16	100	20	по запросу
K0742.006516X125	A	65	M16	17	155	30	16	125	20	по запросу
K0742.006516X150	A	65	M16	17	180	30	16	150	20	по запросу
K0742.006516X175	A	65	M16	17	205	30	16	175	20	по запросу
K0742.008016X50	A	80	M16	19,5	83	33	16	50	30	по запросу
K0742.008016X75	A	80	M16	19,5	108	33	16	75	30	по запросу
K0742.008016X100	A	80	M16	19,5	133	33	16	100	30	по запросу
K0742.008016X125	A	80	M16	19,5	158	33	16	125	30	по запросу
K0742.008016X150	A	80	M16	19,5	183	33	16	150	30	по запросу
K0742.008016X175	A	80	M16	19,5	208	33	16	175	30	по запросу
K0742.008016X200	A	80	M16	19,5	233	33	16	200	30	по запросу
K0742.008020X75	A	80	M20	19,5	111	36	17	75	30	по запросу
K0742.008020X100	A	80	M20	19,5	136	36	17	100	30	по запросу
K0742.008020X125	A	80	M20	19,5	161	36	17	125	30	по запросу
K0742.008020X150	A	80	M20	19,5	186	36	17	150	30	по запросу
K0742.008020X175	A	80	M20	19,5	211	36	17	175	30	по запросу
K0742.008020X200	A	80	M20	19,5	236	36	17	200	30	по запросу
K0742.010016X50	A	100	M16	20	93	43	20	50	35	по запросу
K0742.010016X75	A	100	M16	20	118	43	20	75	35	по запросу
K0742.010016X100	A	100	M16	20	143	43	20	100	35	по запросу
K0742.010016X125	A	100	M16	20	168	43	20	125	35	по запросу
K0742.010016X150	A	100	M16	20	193	43	20	150	35	по запросу
K0742.010016X175	A	100	M16	20	218	43	20	175	35	по запросу
K0742.010016X200	A	100	M16	20	243	43	20	200	35	по запросу
K0742.010020X75	A	100	M20	20	118	43	20	75	45	по запросу
K0742.010020X100	A	100	M20	20	143	43	20	100	45	по запросу
K0742.010020X125	A	100	M20	20	168	43	20	125	45	по запросу
K0742.010020X150	A	100	M20	20	193	43	20	150	45	по запросу
K0742.010020X175	A	100	M20	20	218	43	20	175	45	по запросу
K0742.010020X200	A	100	M20	20	243	43	20	200	45	по запросу
K0742.010024X75	A	100	M24	20	119	44	20	75	55	по запросу
K0742.010024X100	A	100	M24	20	144	44	20	100	55	по запросу
K0742.010024X125	A	100	M24	20	169	44	20	125	55	по запросу
K0742.010024X150	A	100	M24	20	194	44	20	150	55	по запросу
K0742.010024X175	A	100	M24	20	219	44	20	175	55	по запросу
K0742.010024X200	A	100	M24	20	244	44	20	200	55	по запросу
