Ручки с накаткой, форма C, со стандартным линейным увеличением

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Ручки, рукоятки
    - Ручки с накаткой
      - Ручки с накаткой, форма C, со стандартным линейным увеличением

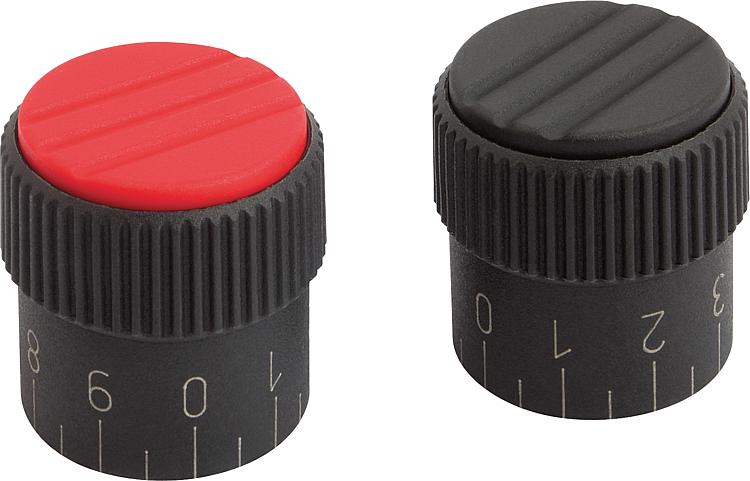

Описание товара/фотография продукта

ОписаниеМатериал:Термопласт, цвет черно-серый.
Втулка из стали.Исполнение: Втулка с синим пассивированием.Указание:Возможно так же исполнение без шкалы, с одной риской шкалы или же с 20 делениями и 10 цифрами.

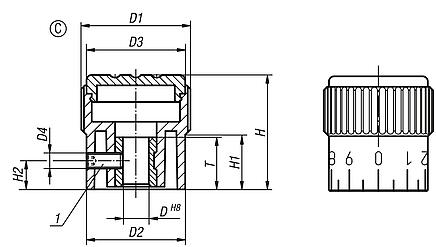

Δ На этом месте укажите цветовой код крышки. При черном цвете крышки цветной код не требуется.По запросу:Специальное масштабирование.Указание на чертеже:

Форма A: без изменения размеров
Форма B: с маркировочной отметкой
Форма C: со стандартным изменением размеров

1) Установочный винт для крепления (для формы C между цифрами 5 и 6)

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0248_C Ручки с накаткой, форма C, со стандартным линейным увеличением

237 kB

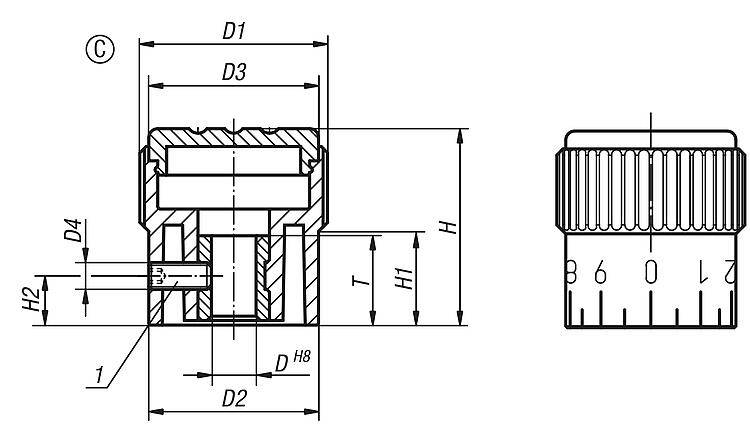

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Цвет крышки	D	D1	D2	D3	D4	H	H1	H2	T	Цена
K0248.3105	C	чёрно-серый RAL 7021	5	21	19	19	M3	22	10,5	5	10	по запросу
K0248.31051	C	оранжевый RAL 2004	5	21	19	19	M3	22	10,5	5	10	по запросу
K0248.31052	C	ярко-зелёный RAL6032	5	21	19	19	M3	22	10,5	5	10	по запросу
K0248.31053	C	синий RAL5017	5	21	19	19	M3	22	10,5	5	10	по запросу
K0248.31055	C	светло-серый RAL 7035	5	21	19	19	M3	22	10,5	5	10	по запросу
K0248.31056	C	ярко-красный RAL 3020	5	21	19	19	M3	22	10,5	5	10	по запросу
K0248.31057	C	ярко-жёлтый RAL 1021	5	21	19	19	M3	22	10,5	5	10	по запросу
K0248.3206	C	чёрно-серый RAL 7021	6	26	23	23	M3	26	12	6	10	по запросу
K0248.32061	C	оранжевый RAL 2004	6	26	23	23	M3	26	12	6	10	по запросу
K0248.32062	C	ярко-зелёный RAL6032	6	26	23	23	M3	26	12	6	10	по запросу
K0248.32063	C	синий RAL5017	6	26	23	23	M3	26	12	6	10	по запросу
K0248.32065	C	светло-серый RAL 7035	6	26	23	23	M3	26	12	6	10	по запросу
K0248.32066	C	ярко-красный RAL 3020	6	26	23	23	M3	26	12	6	10	по запросу
K0248.32067	C	ярко-жёлтый RAL 1021	6	26	23	23	M3	26	12	6	10	по запросу
K0248.3308	C	чёрно-серый RAL 7021	8	34	31	31	M4	36	17,5	7	14	по запросу
K0248.33081	C	оранжевый RAL 2004	8	34	31	31	M4	36	17,5	7	14	по запросу
K0248.33082	C	ярко-зелёный RAL6032	8	34	31	31	M4	36	17,5	7	14	по запросу
K0248.33083	C	синий RAL5017	8	34	31	31	M4	36	17,5	7	14	по запросу
K0248.33085	C	светло-серый RAL 7035	8	34	31	31	M4	36	17,5	7	14	по запросу
K0248.33086	C	ярко-красный RAL 3020	8	34	31	31	M4	36	17,5	7	14	по запросу
K0248.33087	C	ярко-жёлтый RAL 1021	8	34	31	31	M4	36	17,5	7	14	по запросу
