Рычаги плоские с наружной резьбой

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Рычаги зажимные, pукоятки зажима, pычаги эксцентриковые
    - Рычаги зажимные
      - Рычаги плоские с наружной резьбой

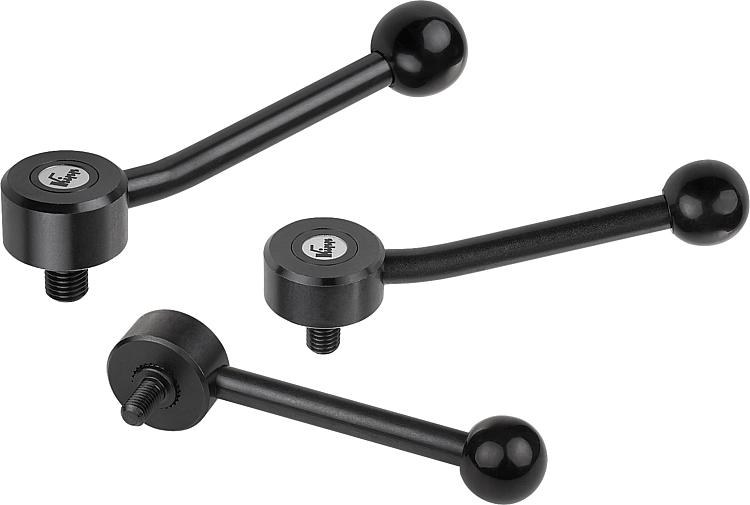

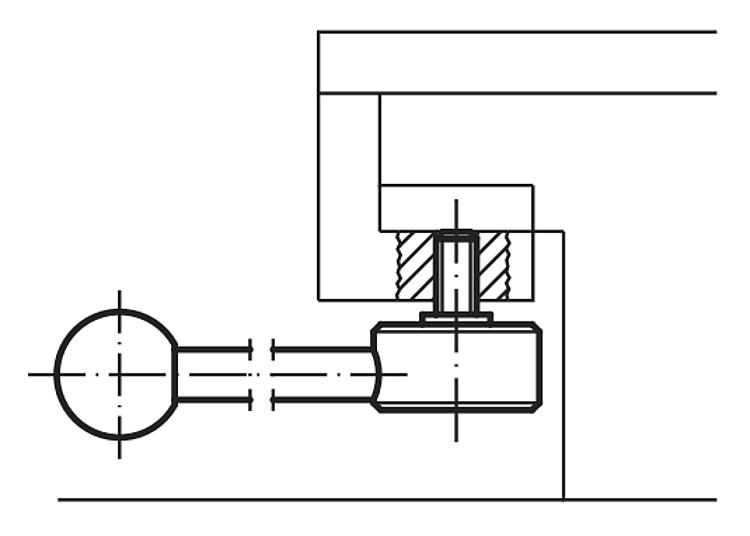

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Стальные части, коэффициент прочности 5.8
Круглая пластмассовая ручка, черная.Исполнение: вороненная.По запросу:Другие исполнения наружной резьбы, длины болта и специальные исполнения.
Размеры «H1» и «A» по желанию доступны другой длины при надбавке к цене.Указание на чертеже:

1) Конический конец DIN EN ISO 4753

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0114 Рычаги плоские с наружной резьбой

243 kB

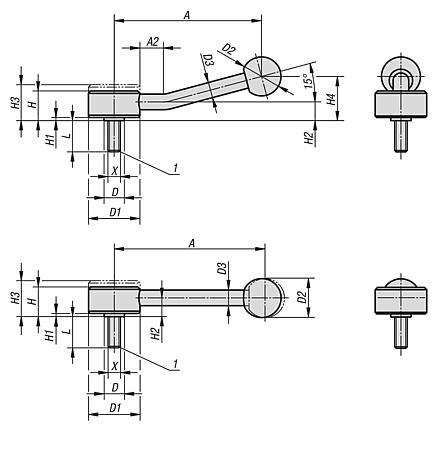

Чертежи (общий обзор)

Рычаги плоские с наружной резьбой, 0 градусов

подробнее

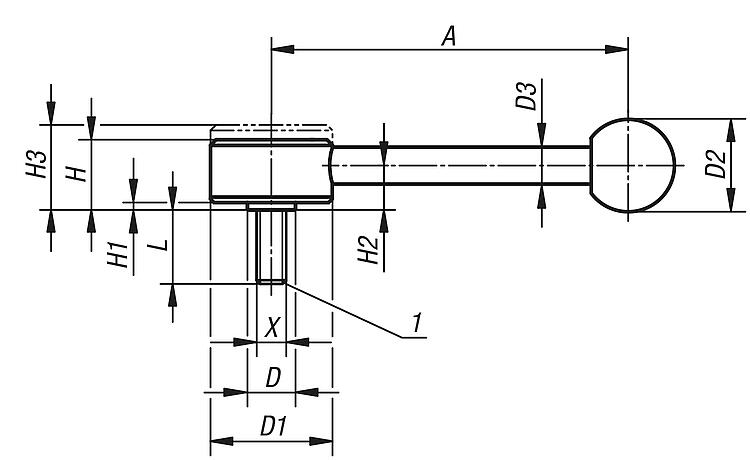

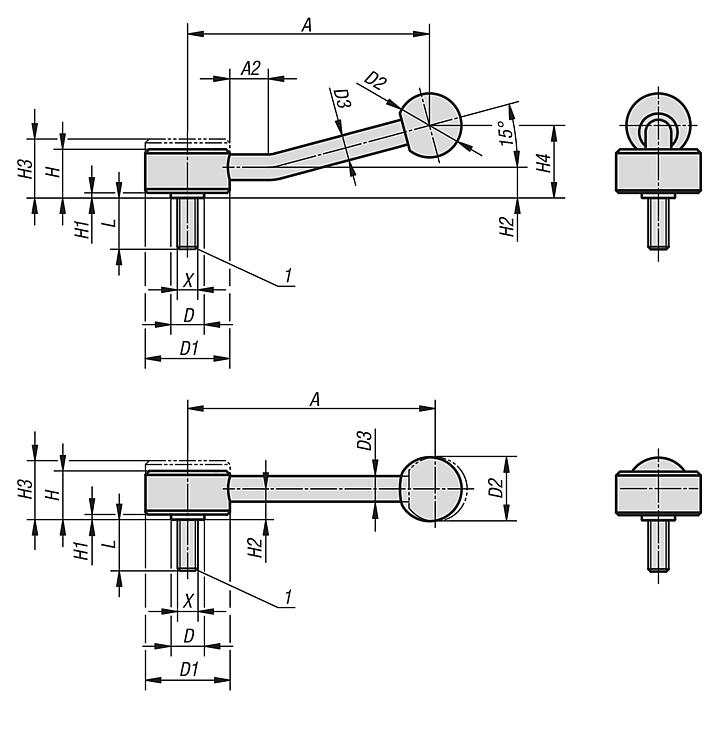

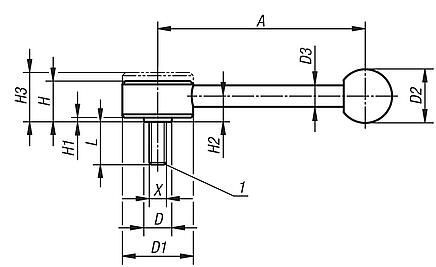

Чертежи

Рычаги плоские с наружной резьбой, 0 градусов

Выбор / фильтр товаров

Номер заказа	Форма	Размер	X	L	A	D	D1	D2	D3	H	H1	H2	H3	Число зубьев	Цена
K0114.1081X15	0°	1	M8	15	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1081X20	0°	1	M8	20	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1081X25	0°	1	M8	25	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1081X30	0°	1	M8	30	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1081X40	0°	1	M8	40	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1081X50	0°	1	M8	50	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1081X60	0°	1	M8	60	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1101X15	0°	1	M10	15	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1101X20	0°	1	M10	20	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1101X25	0°	1	M10	25	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1101X30	0°	1	M10	30	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1101X40	0°	1	M10	40	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1101X50	0°	1	M10	50	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.1101X60	0°	1	M10	60	102	13,5	33	25	10	19	2	12	23	20	по запросу
K0114.2101X20	0°	2	M10	20	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2101X25	0°	2	M10	25	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2101X30	0°	2	M10	30	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2101X40	0°	2	M10	40	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2101X50	0°	2	M10	50	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2101X60	0°	2	M10	60	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2121X20	0°	2	M12	20	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2121X25	0°	2	M12	25	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2121X30	0°	2	M12	30	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2121X40	0°	2	M12	40	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2121X50	0°	2	M12	50	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.2121X60	0°	2	M12	60	131	19	41	30	12	22	2	13,5	26	24	по запросу
K0114.3121X20	0°	3	M12	20	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3121X25	0°	3	M12	25	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3121X30	0°	3	M12	30	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3121X40	0°	3	M12	40	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3121X50	0°	3	M12	50	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3121X60	0°	3	M12	60	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3161X20	0°	3	M16	20	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3161X25	0°	3	M16	25	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3161X30	0°	3	M16	30	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3161X40	0°	3	M16	40	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3161X50	0°	3	M16	50	148	23	45	37	14	28	2	17	33	26	по запросу
K0114.3161X60	0°	3	M16	60	148	23	45	37	14	28	2	17	33	26	по запросу

Рычаги плоские с наружной резьбой, 15 градусов

подробнее

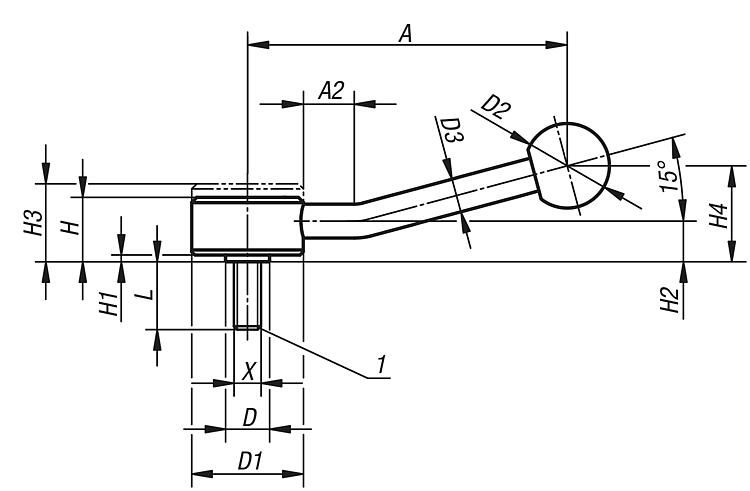

Чертежи

Рычаги плоские с наружной резьбой, 15 градусов

Выбор / фильтр товаров

Номер заказа	Форма	X	L	A=длина ручки	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Число зубьев	Цена
K0114.1082X15	15°	M8	15	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1082X20	15°	M8	20	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1082X25	15°	M8	25	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1082X30	15°	M8	30	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1082X40	15°	M8	40	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1082X50	15°	M8	50	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1082X60	15°	M8	60	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1102X15	15°	M10	15	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1102X20	15°	M10	20	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1102X25	15°	M10	25	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1102X30	15°	M10	30	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1102X40	15°	M10	40	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1102X50	15°	M10	50	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.1102X60	15°	M10	60	100	15	13,5	33	25	10	19	2	12	23	29	20	по запросу
K0114.2102X20	15°	M10	20	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2102X25	15°	M10	25	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2102X30	15°	M10	30	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2102X40	15°	M10	40	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2102X50	15°	M10	50	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2102X60	15°	M10	60	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2122X20	15°	M12	20	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2122X25	15°	M12	25	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2122X30	15°	M12	30	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2122X40	15°	M12	40	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2122X50	15°	M12	50	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.2122X60	15°	M12	60	127	15	19	41	30	12	22	2	13,5	26	38	24	по запросу
K0114.3122X20	15°	M12	20	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3122X25	15°	M12	25	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3122X30	15°	M12	30	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3122X40	15°	M12	40	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3122X50	15°	M12	50	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3122X60	15°	M12	60	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3162X20	15°	M16	20	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3162X25	15°	M16	25	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3162X30	15°	M16	30	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3162X40	15°	M16	40	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3162X50	15°	M16	50	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
K0114.3162X60	15°	M16	60	145	15	23	45	37	14	28	2	17	33	48	26	по запросу
