Плоский натяжной рычаг с внутренней резьбой нержавеющая сталь

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Рычаги зажимные, pукоятки зажима, pычаги эксцентриковые
    - Рычаги зажимные
      - Плоский натяжной рычаг с внутренней резьбой нержавеющая сталь

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:

Стальные части, нержавеющая сталь 1.4305.
Круглая пластмассовая ручка, черная.

Исполнение: Стальные части Без покрытия.По запросу:Другие исполнения внутренней pезьбы и специальные исполнения.
Размеры «H1» и «A» по желанию доступны другой длины при надбавке к цене.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0129 Плоский натяжной рычаг с внутренней резьбой нержавеющая сталь

239 kB

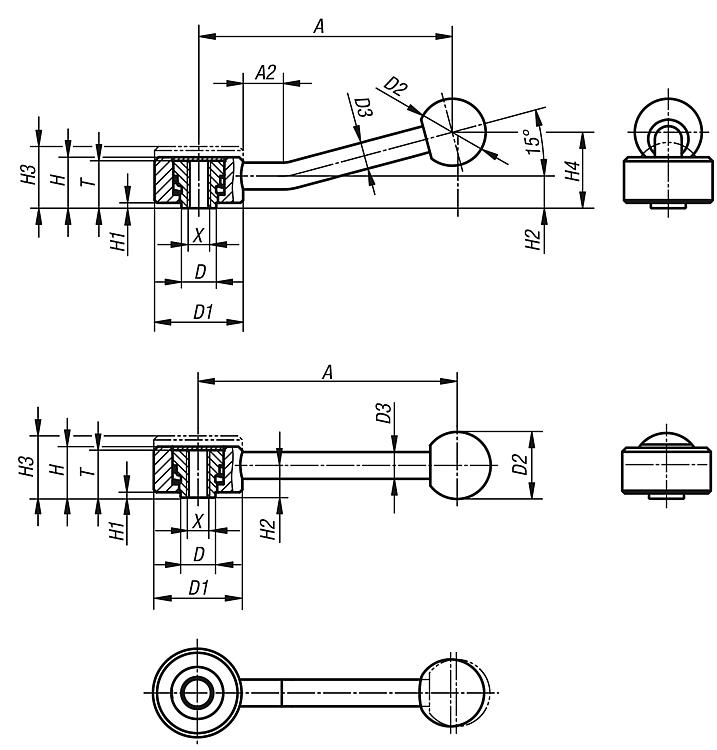

Чертежи (общий обзор)

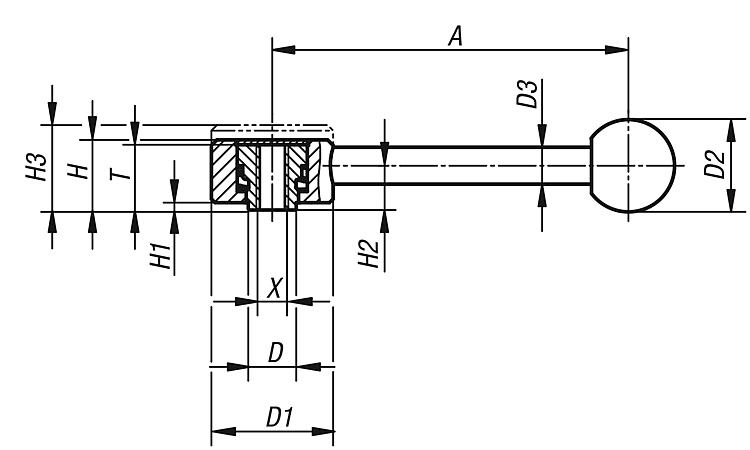

Плоский натяжной рычаг с внутренней резьбой,нержавеющая сталь, 0 градусов

подробнее

Чертежи

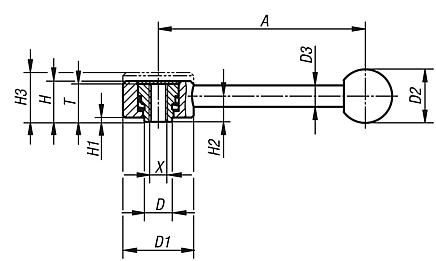

Плоский натяжной рычаг с внутренней резьбой,нержавеющая сталь, 0 градусов

Выбор / фильтр товаров

Номер заказа	Форма	X	T	A=длина ручки	D	D1	D2	D3	H	H1	H2	H3	Число зубьев	Цена
K0129.1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	по запросу
K0129.2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	по запросу
K0129.2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	по запросу
K0129.3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	по запросу

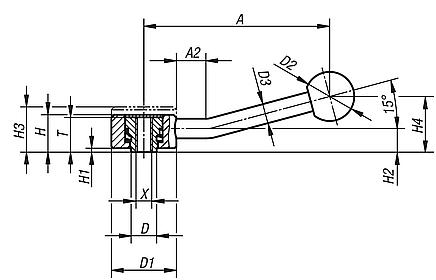

Плоский натяжной рычаг с внутренней резьбой,нержавеющая сталь, 15 градусов

подробнее

Чертежи

Плоский натяжной рычаг с внутренней резьбой,нержавеющая сталь, 15 градусов

Выбор / фильтр товаров

Номер заказа	Форма	X	T	A=длина ручки	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Число зубьев	Цена
K0129.1082	15°	M8	18	100	15	13,5	33	25	10	19	2	12	23	29	26	по запросу
K0129.2102	15°	M10	21	127	15	19	41	30	12	22	2	13,5	26	38	30	по запросу
K0129.2122	15°	M12	21	127	15	19	41	30	12	22	2	13,5	26	38	30	по запросу
K0129.3162	15°	M16	27	145	15	23	45	37	14	28	2	17	33	48	36	по запросу
