Рычаги зажимные безопасные с наружной резьбой

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Рычаги зажимные, pукоятки зажима, pычаги эксцентриковые
    - Рычаги зажимные
      - Рычаги зажимные безопасные с наружной резьбой

Описание товара/фотография продукта

ОписаниеМатериал:Стальные части, коэффициент прочности 5.8
Круглая пластмассовая ручка, черная.Исполнение: полимерное покрытие с микроструктурой чёрное.Приведение в действие:Чтобы приводить в действие эти зажимные рычаги, необходимо надавить рукоятку до тех пор, пока не произойдёт полное зацепление. Теперь можно затягиваться или отпускать сам рычаг. Запирание снова освобождается давлением пружины, так что функция безопасности становиться активна. (Рукоятку можно поворачивать без усилий).По запросу:Другие исполнения наружной резьбы, длины болта и специальные исполнения.
Размеры «H1» и «A» по желанию доступны другой длины при надбавке к цене.Указание на чертеже:

1) Конический конец DIN EN ISO 4753

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0112 Рычаги зажимные безопасные с наружной резьбой

267 kB

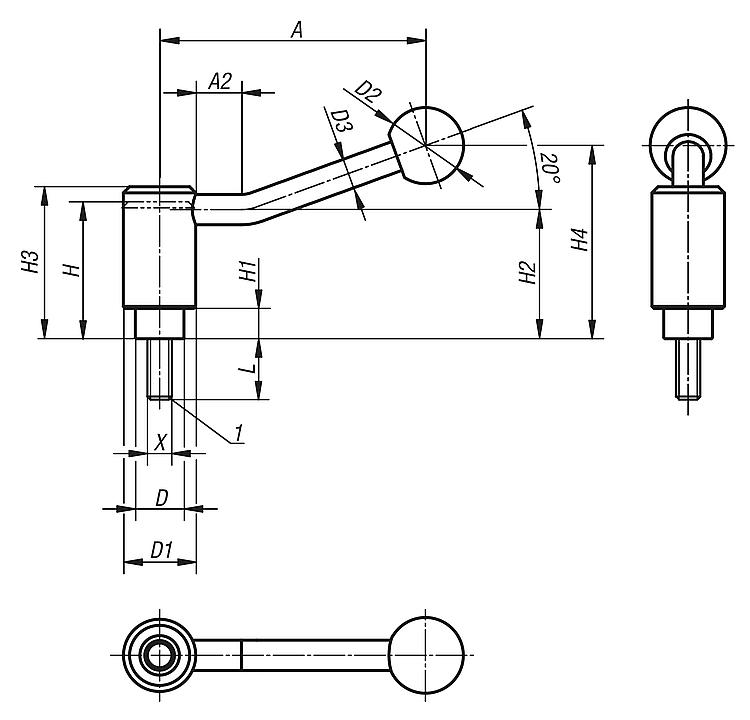

Чертежи

Выбор / фильтр товаров

Номер заказа	X	L	A=длина ручки	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Число зубьев	Цена
K0112.1108X20	M8	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1108X25	M8	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1108X30	M8	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1108X40	M8	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1108X50	M8	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1108X60	M8	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1110X20	M10	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1110X25	M10	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1110X30	M10	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1110X40	M10	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1110X50	M10	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1110X60	M10	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1112X20	M12	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1112X25	M12	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1112X30	M12	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1112X40	M12	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1112X50	M12	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1112X60	M12	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	по запросу
K0112.1212X20	M12	20	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	по запросу
K0112.1212X25	M12	25	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	по запросу
K0112.1212X30	M12	30	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	по запросу
K0112.1212X40	M12	40	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	по запросу
K0112.1212X50	M12	50	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	по запросу
K0112.1212X60	M12	60	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	по запросу
K0112.1312X25	M12	25	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1312X30	M12	30	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1312X40	M12	40	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1312X50	M12	50	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1312X60	M12	60	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1316X25	M16	25	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1316X30	M16	30	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1316X40	M16	40	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1316X50	M16	50	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
K0112.1316X60	M16	60	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	по запросу
