Опоры регулируемые, нержавеющая сталь, форма B

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Опоры
    - Опоры из нержавеющей стали
      - Опоры регулируемые, нержавеющая сталь, форма B

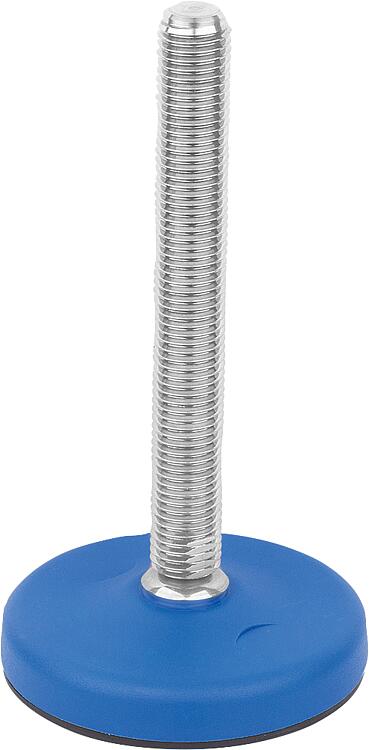

Описание товара/фотография продукта

ОписаниеМатериал:Опорные диски, полиамид.
Установочный винт, нержавеющая сталь.
Плата антискольжения (нитрильный каучук) 70 по Шору.Исполнение: Опорные диски, синий RAL 5005.
Установочные винты, без покрытия.
Плата антискольжения, цвет черный.Указание:Регулируемые опоры из нержавеющей стали и полиамида, по заказу – с противоскользящей пластиной. Противоскользящая пластина поглощает вибрации и предотвращает скольжение опоры.

Указанные в таблице значения нагрузки получены в результате ряда испытаний, в ходе которых на центр ходового винта вертикально по отношению к диску накладывался статичный груз. Радиально воздействующие силы, подобные тем, что возникают при вибрациях или тряске, влияют на допустимую нагрузку и не учитывались при вычислении указанных значений.По запросу:

Винты установочные, нержавеющая сталь 1.4401.
Опорные диски, черный.
С наклоном 30°.

Принадлежности:Шестигранные гайки K0700.
Указание на чертеже:

Форма A без пластины антискольжения
Форма B с пластиной антискольжения

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K2323_B Опоры регулируемые, нержавеющая сталь, форма B

162 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	H	H1	H2	L	SW	S	Допустимая нагрузка макс., кН (только при статической нагрузке)	Цена
K2323.22106512X100	B	65	M12	29	142	39	100	10	3	13	по запросу
K2323.22106512X150	B	65	M12	29	192	39	150	10	3	13	по запросу
K2323.22106512X50	B	65	M12	29	92	39	50	10	3	13	по запросу
K2323.22106516X100	B	65	M16	29	142	39	100	13	3	18	по запросу
K2323.22106516X150	B	65	M16	29	192	39	150	13	3	18	по запросу
K2323.22106516X200	B	65	M16	29	242	39	200	13	3	18	по запросу
K2323.22108316X100	B	83	M16	25	138	35	100	13	3	20	по запросу
K2323.22108316X150	B	83	M16	25	188	35	150	13	3	20	по запросу
K2323.22108316X200	B	83	M16	25	238	35	200	13	3	20	по запросу
K2323.22108320X100	B	83	M20	25	140	37	100	17	3	20	по запросу
K2323.22108320X150	B	83	M20	25	190	37	150	17	3	20	по запросу
K2323.22108320X200	B	83	M20	25	240	37	200	17	3	20	по запросу
K2323.22110316X100	B	103	M16	27	140	37	100	13	3	30	по запросу
K2323.22110316X150	B	103	M16	27	190	37	150	13	3	30	по запросу
K2323.22110316X200	B	103	M16	27	240	37	200	13	3	30	по запросу
K2323.22110320X100	B	103	M20	27	142	39	100	17	3	30	по запросу
K2323.22110320X150	B	103	M20	27	192	39	150	17	3	30	по запросу
K2323.22110320X200	B	103	M20	27	242	39	200	17	3	30	по запросу
K2323.22110324X100	B	103	M24	27	142	39	100	20	3	30	по запросу
K2323.22110324X150	B	103	M24	27	192	39	150	20	3	30	по запросу
K2323.22110324X200	B	103	M24	27	242	39	200	20	3	30	по запросу
