Опоры из стали или нержавеющей стали, форма C

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Опоры
    - Опоры из стали или нержавеющей стали
      - Опоры из стали или нержавеющей стали, форма C

Описание товара/фотография продукта

ОписаниеМатериал:Опорный диск и винторезный шпиндель из стали или нержавеющей стали.
Резиновая накладка (нитрильный каучук) 80 по Шору.Исполнение: Опорный диск и установочный винт из оцинкованной стали.
Опорный диск из нержавеющей стали, полированный.
Установочный винт из нержавеющей стали, чистый.
Резиновая пластина, вулканизированная, цвет: черный.

Указание:Опоры из стали или нержавеющей стали с вращающимся ходовым винтом и резиновой установочной поверхностью. Массивная резиновая накладка прочно соединена с зажимной шайбой посредством вулканизации. У резиновой накладки отличное сцепление с опорной поверхностью. Она действует как средство изоляции механического шума и затрудняет передачу колебаний и толчков на опору.

Указанные в таблице значения нагрузки получены в результате ряда испытаний, в ходе которых на центр ходового винта вертикально по отношению к диску накладывался статичный груз. Радиально воздействующие силы, подобные тем, что возникают при вибрациях или тряске, влияют на допустимую нагрузку и не учитывались при вычислении указанных значений.

Для ножек из нержавеющей стали раствор ключа выполнен в виде хвостовика с квадратом (начиная от размера ходового винта M16).

Поставка с подходящей гайкой.По запросу:

Установочный винт, нержавеющая сталь 1.4401.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0739_C Опоры из стали или нержавеющей стали, форма C

138 kB

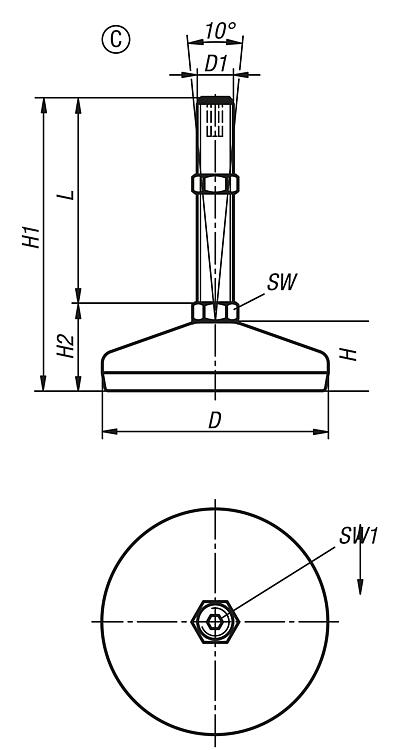

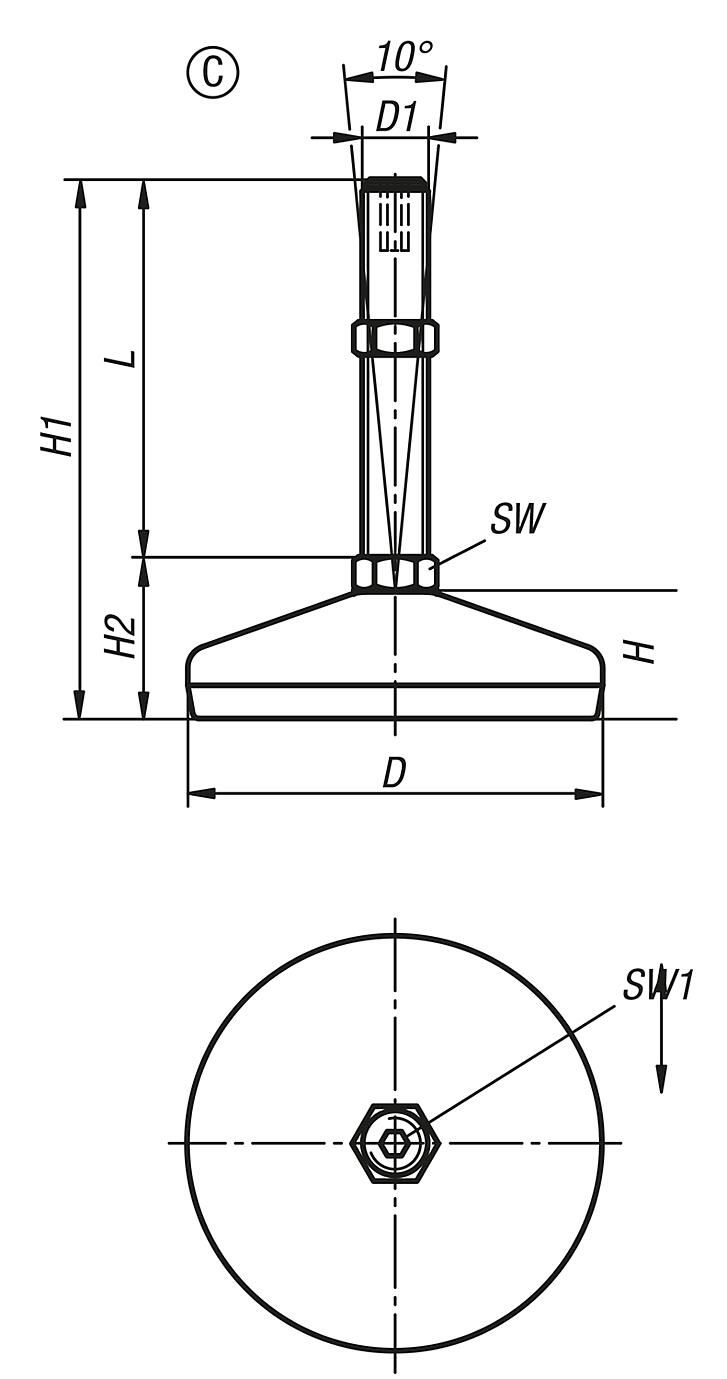

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	D	D1	H	H1	H2	SW	SW1	L	Допустимая нагрузка макс., кН (только при статической нагрузке)	Цена
K0739.3105010X50	C	Сталь	50	M10	19	79	29	14	5	50	4	по запросу
K0739.3105012X50	C	Сталь	50	M12	19	79	29	14	6	50	4	по запросу
K0739.3105012X100	C	Сталь	50	M12	19	129	29	14	6	100	4	по запросу
K0739.3105016X75	C	Сталь	50	M16	19	104	29	16	8	75	4	по запросу
K0739.3105016X100	C	Сталь	50	M16	19	129	29	16	8	100	4	по запросу
K0739.3105016X150	C	Сталь	50	M16	19	179	29	16	8	150	4	по запросу
K0739.3106010X50	C	Сталь	60	M10	22	82	32	14	5	50	7	по запросу
K0739.3106012X50	C	Сталь	60	M12	22	82	32	14	6	50	7	по запросу
K0739.3106012X100	C	Сталь	60	M12	22	132	32	14	6	100	7	по запросу
K0739.3106016X75	C	Сталь	60	M16	22	108	33	16	8	75	7	по запросу
K0739.3106016X100	C	Сталь	60	M16	22	133	33	16	8	100	7	по запросу
K0739.3106016X150	C	Сталь	60	M16	22	183	33	16	8	150	7	по запросу
K0739.3108016X100	C	Сталь	80	M16	25	135	35	16	8	100	10	по запросу
K0739.3108016X150	C	Сталь	80	M16	25	185	35	16	8	150	10	по запросу
K0739.3108020X75	C	Сталь	80	M20	25	111	36	20	10	75	10	по запросу
K0739.3110020X100	C	Сталь	100	M20	28	138,5	38,5	20	10	100	15	по запросу
K0739.3110020X150	C	Сталь	100	M20	28	188,5	38,5	20	10	150	15	по запросу
K0739.3110024X200	C	Сталь	100	M24	28	238,5	38,5	24	10	200	15	по запросу
K0739.3112020X100	C	Сталь	120	M20	32	142,5	42,5	20	10	100	30	по запросу
K0739.3112020X150	C	Сталь	120	M20	32	192,5	42,5	20	10	150	30	по запросу
K0739.3112020X200	C	Сталь	120	M20	32	242,5	42,5	20	10	200	30	по запросу
K0739.3112024X100	C	Сталь	120	M24	32	142,5	42,5	24	10	100	30	по запросу
K0739.3112024X150	C	Сталь	120	M24	32	192,5	42,5	24	10	150	30	по запросу
K0739.3112024X200	C	Сталь	120	M24	32	242,5	42,5	24	10	200	30	по запросу
K0739.3112030X100	C	Сталь	120	M30	32	143,5	43,5	30	10	100	30	по запросу
K0739.3112030X150	C	Сталь	120	M30	32	193,5	43,5	30	10	150	30	по запросу
K0739.3112030X200	C	Сталь	120	M30	32	243,5	43,5	30	10	200	30	по запросу
K0739.3205010X50	C	нержавеющая сталь	50	M10	19	79	29	14	5	50	4	по запросу
K0739.3205012X50	C	нержавеющая сталь	50	M12	19	79	29	14	6	50	4	по запросу
K0739.3205012X100	C	нержавеющая сталь	50	M12	19	129	29	14	6	100	4	по запросу
K0739.3205016X75	C	нержавеющая сталь	50	M16	19	104	29	13	8	75	4	по запросу
K0739.3205016X100	C	нержавеющая сталь	50	M16	19	129	29	13	8	100	4	по запросу
K0739.3205016X150	C	нержавеющая сталь	50	M16	19	179	29	13	8	150	4	по запросу
K0739.3205016X200	C	нержавеющая сталь	50	M16	19	229	29	13	8	200	4	по запросу
K0739.3206010X50	C	нержавеющая сталь	60	M10	22	82	32	14	5	50	7	по запросу
K0739.3206012X50	C	нержавеющая сталь	60	M12	22	82	32	14	6	50	7	по запросу
K0739.3206012X100	C	нержавеющая сталь	60	M12	22	132	32	14	6	100	7	по запросу
K0739.3206016X75	C	нержавеющая сталь	60	M16	22	108	33	13	8	75	7	по запросу
K0739.3206016X100	C	нержавеющая сталь	60	M16	22	133	33	13	8	100	7	по запросу
K0739.3206016X150	C	нержавеющая сталь	60	M16	22	183	33	13	8	150	7	по запросу
K0739.3206016X200	C	нержавеющая сталь	60	M16	22	233	33	13	8	200	7	по запросу
K0739.3208016X75	C	нержавеющая сталь	80	M16	25	110	35	13	8	75	10	по запросу
K0739.3208016X100	C	нержавеющая сталь	80	M16	25	135	35	13	8	100	10	по запросу
K0739.3208016X125	C	нержавеющая сталь	80	M16	25	160	35	13	8	125	10	по запросу
K0739.3208016X150	C	нержавеющая сталь	80	M16	25	185	35	13	8	150	10	по запросу
K0739.3208016X175	C	нержавеющая сталь	80	M16	25	210	35	13	8	175	10	по запросу
K0739.3208020X75	C	нержавеющая сталь	80	M20	25	113	38	17	10	75	10	по запросу
K0739.3208020X200	C	нержавеющая сталь	80	M20	25	238	38	17	10	200	10	по запросу
K0739.3210020X150	C	нержавеющая сталь	100	M20	30	193	43	17	10	150	15	по запросу
K0739.3212020X100	C	нержавеющая сталь	120	M20	32	143	43	17	10	100	30	по запросу
K0739.3212020X150	C	нержавеющая сталь	120	M20	32	194	44	17	10	150	30	по запросу
K0739.3212020X200	C	нержавеющая сталь	120	M20	32	244	44	17	10	200	30	по запросу
K0739.3212024X100	C	нержавеющая сталь	120	M24	32	145	45	20	10	100	30	по запросу
K0739.3212024X150	C	нержавеющая сталь	120	M24	32	195	45	20	10	150	30	по запросу
K0739.3212024X200	C	нержавеющая сталь	120	M24	32	245	45	20	10	200	30	по запросу
K0739.3212030X100	C	нержавеющая сталь	120	M30	32	147	47	26	10	100	30	по запросу
K0739.3212030X150	C	нержавеющая сталь	120	M30	32	197	47	26	10	150	30	по запросу
K0739.3212030X200	C	нержавеющая сталь	120	M30	32	247	47	26	10	200	30	по запросу
