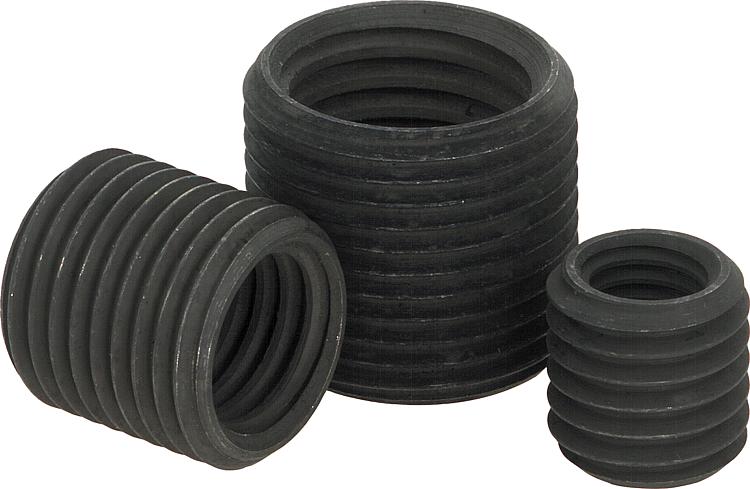

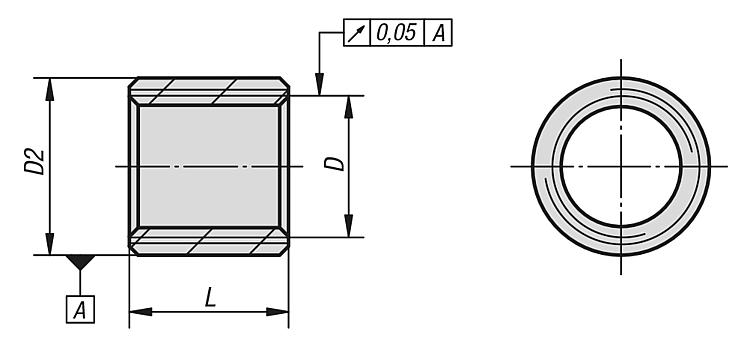

K0863Резьбовые втулки для растровых систем |
назад |
|
Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Углеродистая сталь.Исполнение: улучшенная закалкой и отпуском до 1100—1300 Н/мм².Указание:Руководство по замене резьбовой втулки.
Применение калиброванных и резьбовых втулок:
1. Калиброванную и резьбовую втулку обезжирить.
2. Нанести в отверстии фиксатор (Loctite 638).
3. Нанести на резьбовую втулку фиксатор (Loctite 638) и завинтить ее.
4. Нанести на калиброванную втулку фиксатор (Loctite 638) и установить ее. Если калиброванную втулку не удается вставить вручную, используйте для этого, пожалуйста, монтажный инструмент, как представлено в примере использования.
5. До того, как фиксатор затвердеет, удалите его излишки, образовавшиеся при завинчивании калиброванной и резьбовой втулки.Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
