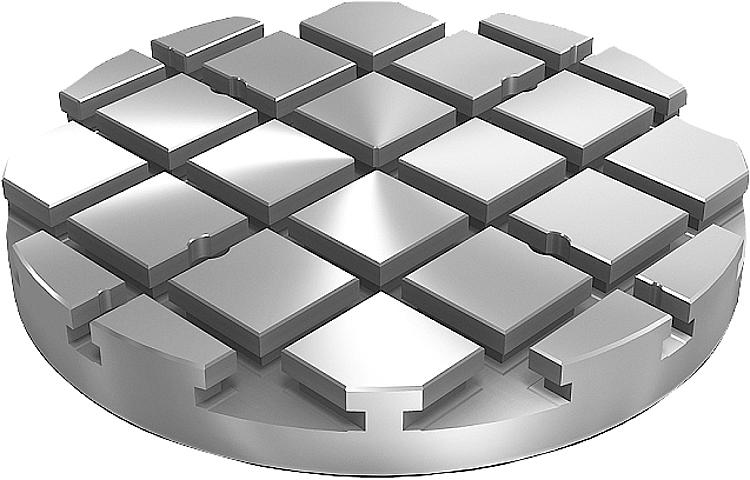

Базовые плиты из серого чугуна, круглые с Т-образными пазами
Описание товара/фотография продукта

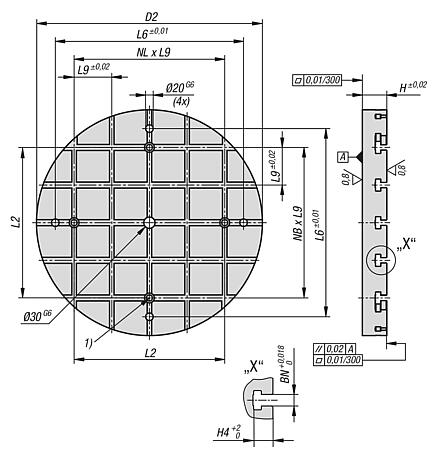

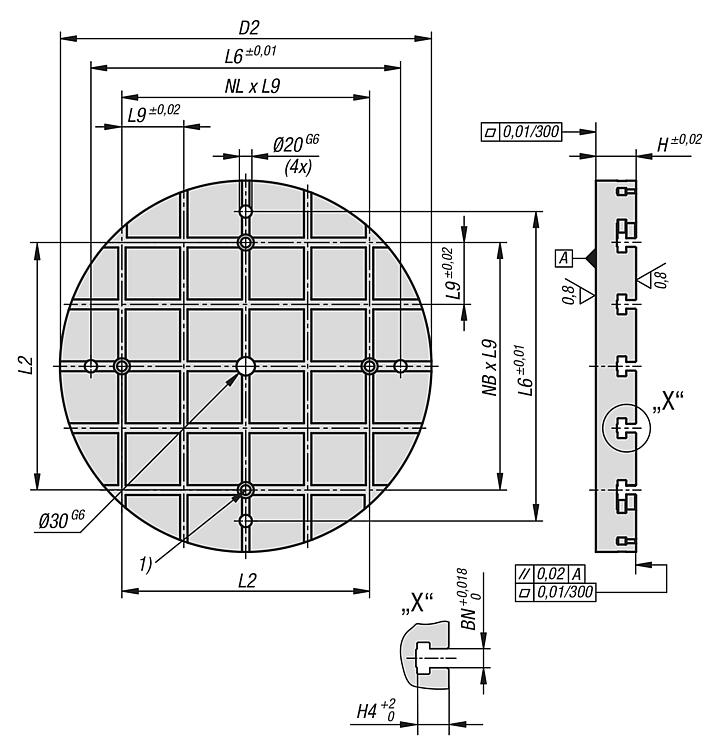

ОписаниеМатериал:Модифицированный чугун GJL 300.Исполнение: Опорные поверхности и поверхности зажима шлифованные.Указание:Круглые базовые плиты с T-образными пазами используются для компоновки модульных приспособлений. Базовые плиты базируют и закрепляют непосредственно на столах станков. Точные расстояния между пазами в продольном и поперечном направлении гарантируют особо высокую точность повторных установок. Два ориентирующих отверстия служат для выверки базовой плиты на столе станка. Базирующие пальцы для фиксации базовых плит заказываются отдельно. В комплект поставки входят рым-болты с пазовыми сухарями для транспортировки. Другие размеры по запросу.По запросу:Другие размеры.Указание на чертеже:
1) Сквозное отверстие для винта с цилиндрической головкой DIN 912 (D4)
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
