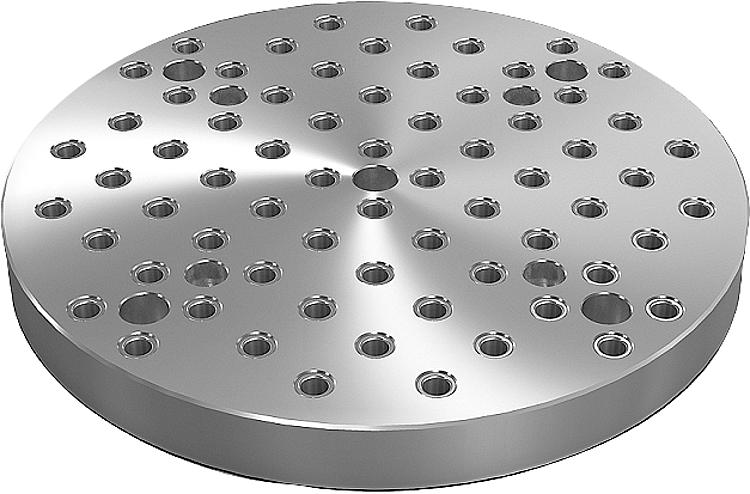

Базовые плиты из серого чугуна, круглые с координатно-фиксирующими отверстиями
K1532

Базовые плиты из серого чугуна, круглые с...

назад

Описание товара/фотография продукта

ОписаниеМатериал:Модифицированный чугун GJL 300.Исполнение: Опорные поверхности и поверхности зажима шлифованные.Указание:Шаг координатной сетки 50 ±0,02 мм.
Базовые плиты с координатно-фиксирующими отверстиями используются для компоновки модульных приспособлений. Базовые плиты базируют и закрепляют непосредственно на столах станков.
Два ориентирующих отверстия служат для выверки базовой плиты на столе станка.
Базирующие пальцы для фиксации базовых плит заказываются отдельно.
Пробки для закрывания координатно-фиксирующих отверстий заказываются отдельно.
В комплект поставки входят рым-болты для транспортировки.
Другие размеры по запросу.
По запросу:Другие размеры.Указание на чертеже:

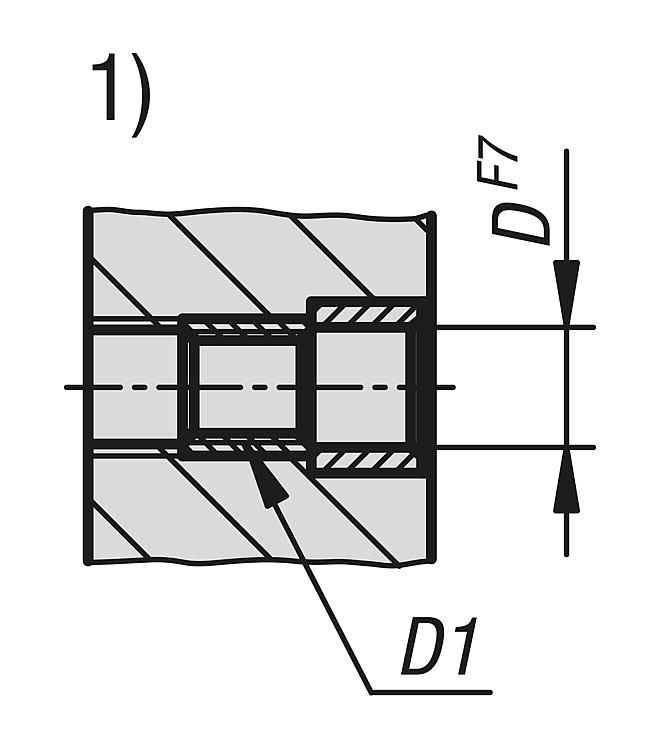

1) Растровое отверстие
2) Сквозное отверстие для винта с цилиндрической головкой DIN 912 (D4)
Особенности:
RoHS
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K1532 Базовые плиты из серого чугуна, круглые с координатно-фиксирующими отверстиями 263 kB

Чертежи

Базовые плиты из серого чугуна, круглые с координатно-фиксирующими отверстиями

Выбор / фильтр товаров

Номер заказаD2H

DD1D4L2L6N1=Количество
растровых отв
NL=количество
посадочных
пазов
NB=количество
посадочных
пазов
CADПринадл.ЦенаЗаказать
K1532.212300503005012M12M121502202455 по запросу
K1532.212400504005012M12M122503204477 по запросу
K1532.212500505005012M12M163004006899 по запросу
K1532.212600506005012M12M16400500961111 по запросу
K1532.216500505005016M16M163004006899 по запросу
K1532.216600506005016M16M16400500961111 по запросу
