Зажимной угольник двухсторонний без растровых отверстий

ПРОДУКЦИЯ
- Зажимные приспособления
  - Модульные зажимные приспособления
    - Базовые элементы
      - Зажимной угольник двухсторонний без растровых отверстий

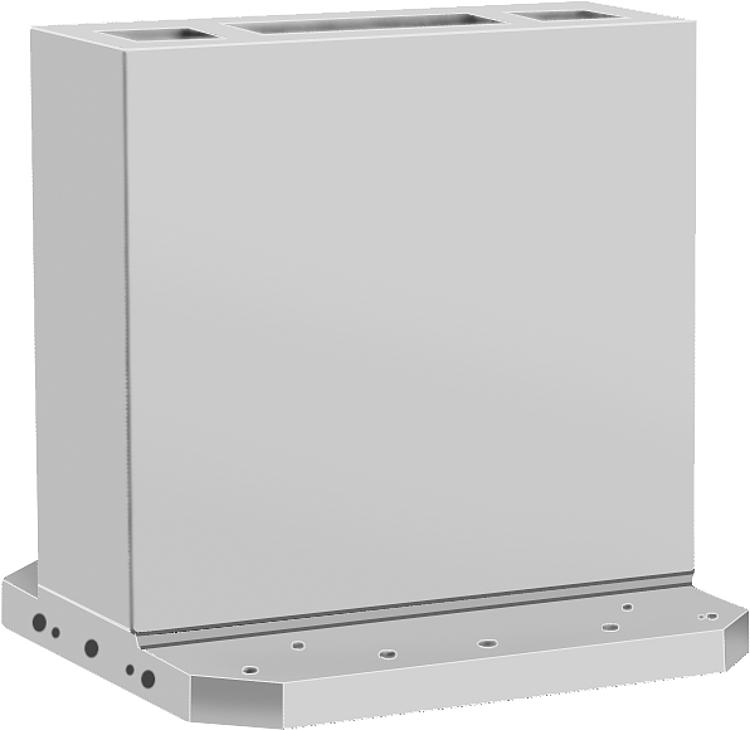

Описание товара/фотография продукта

ОписаниеМатериал:Модифицированный чугун GJL 300.Исполнение: Базовые поверхности имеют прецизионную обработку.
Поверхности зажима предварительно обработаны с припуском 0,5 мм.Указание:Зажимные угольники с обеих сторон адаптированы к паллетам для металлообрабатывающих станков согласно DIN 55201 и к паллетам для металлообрабатывающих станков согласно JIS 6337-1980.
Транспортировочные рым-болты входят в комплект поставки. Крышка предотвращает забивание полостей зажимных угольников стружкой с двух сторон.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0803 Зажимной угольник двухсторонний без растровых отверстий

244 kB

Техническое указание для позиционирования основных элементов

1,9 MB

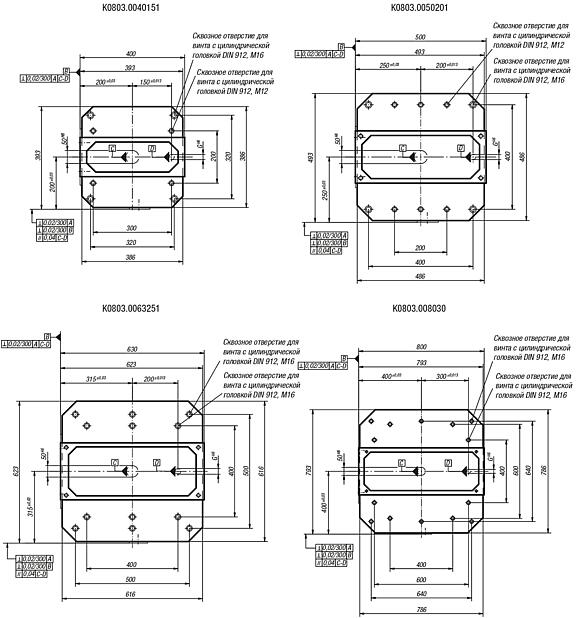

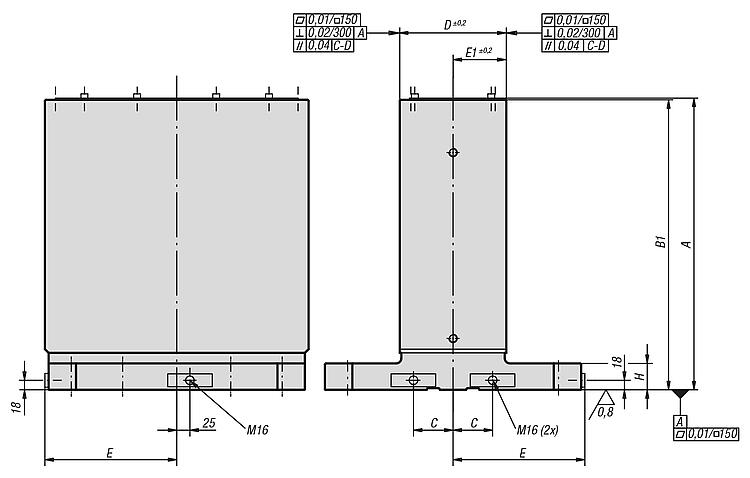

Чертежи

Выбор / фильтр товаров

Номер заказа	A	B1	C	D	E	E1	G	H	Примерный вес, кг	Состояние	Цена
K0803.0040151	553	550	55	151±0,2	200	75,5 ±0,2	20	50	202		по запросу
K0803.0050201	653	650	75	201±0,2	250	101,5 ±0,2	20	50	317		по запросу
K0803.0063251	803	800	100	251±0,2	315	125,5 ±0,2	25	55	537	Снято с производства	по запросу
K0803.008030	803	800	135	301±0,2	400	150,5 ±0,2	25	60	726	Снято с производства	по запросу
