Двусторонние угольники для закрепления заготовки из серого чугуна, для сменных плит
K0804

Двусторонние угольники для закрепления заготовки из серого...

назад

Описание товара/фотография продукта

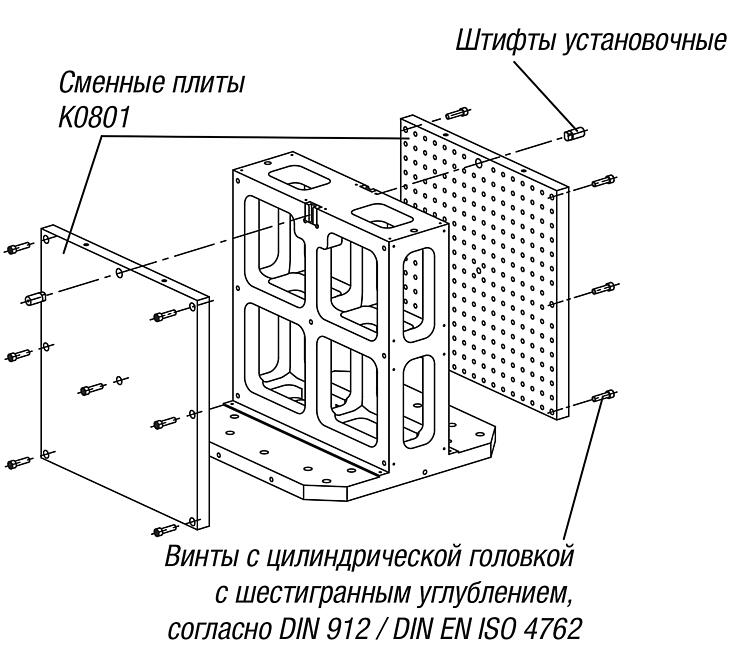

ОписаниеМатериал:Модифицированный чугун GJL 300.Исполнение: Опорные поверхности и поверхности зажима прецизионно обработанные.Указание:На угольниках для закрепления заготовки можно базировать и закрепить с обеих сторон сменные плиты. Это позволяет производить рациональную замену зажимных приспособлений. Угольники для закрепления заготовки подходят для столов металлообрабатывающих станков стандарта DIN 55201 и JIS6337-1980. Базирующие пальцы для фиксации плит на столах станков стандарта DIN 55201 заказываются отдельно.
В комплект поставки входят рым-болты для транспортировки, а также 2 фиксирующих болта для базирования сменных плит.
Указание на чертеже:
1) Сквозное отверстие для винта с цилиндрической головкой DIN 912
Особенности:
RoHS
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K0804 Двусторонние угольники для закрепления заготовки из серого чугуна, для сменных плит 314 kB

Чертежи

Двусторонние угольники для закрепления заготовки из серого чугуна, для сменных плит

Выбор / фильтр товаров

Номер заказаL

L1HD2D3D4D5H1H2L2L3L4L5L6L7L10CADПринадл.ЦенаЗаказать
K0804.1404540013045020M16M12M16507032030020020015055350 по запросу
K0804.1505550015055020M16M12M165575400200-25020075450 по запросу
K0804.1636963022069025M16M16M166080500400-315200100580 по запросу
K0804.1808680025086025M16M16M166080640600400400300135750 по запросу
