      - Крепежные стойки из серого чугуна, 6-сторонние с координатно-фиксирующими отверстиями

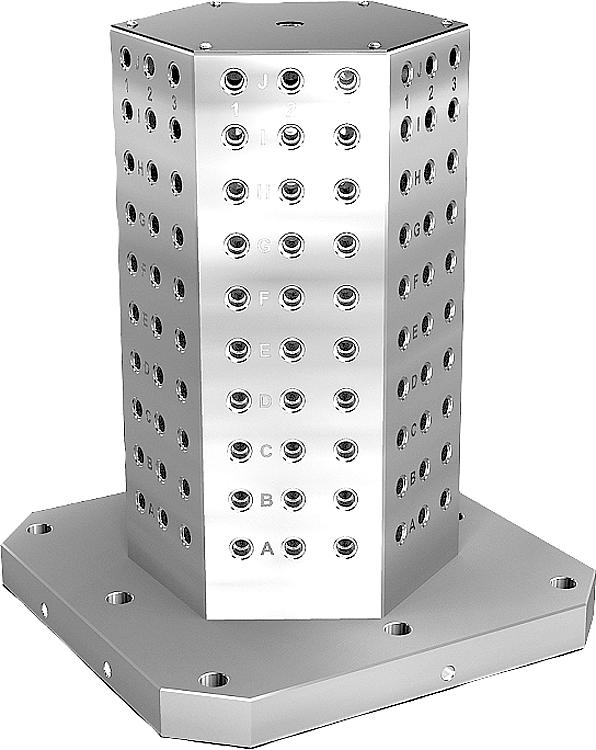

Описание товара/фотография продукта

ОписаниеМатериал:Модифицированный чугун GJL 300.Исполнение: Опорные поверхности и поверхности зажима прецизионно обработанные.Указание:Шаг координатной сетки 50 ±0,02 мм.
Зажимные стойки с координатно-фиксирующими отверстиями используются на горизонтальных обрабатывающих центрах.
Координатно-фиксирующие отверстия с буквенно-цифровыми обозначениями гарантируют точное взаимное расположение зажимных элементов при повторном применении.
Зажимные стойки подходят для столов металлообрабатывающих станков стандарта DIN 55201 и JIS6337-1980.
Базирующие пальцы для фиксации плит на столах станков стандарта DIN 55201 заказываются отдельно.
Пробки для закрывания координатно-фиксирующих отверстий заказываются отдельно.
В комплект поставки входят рым-болты для транспортировки.

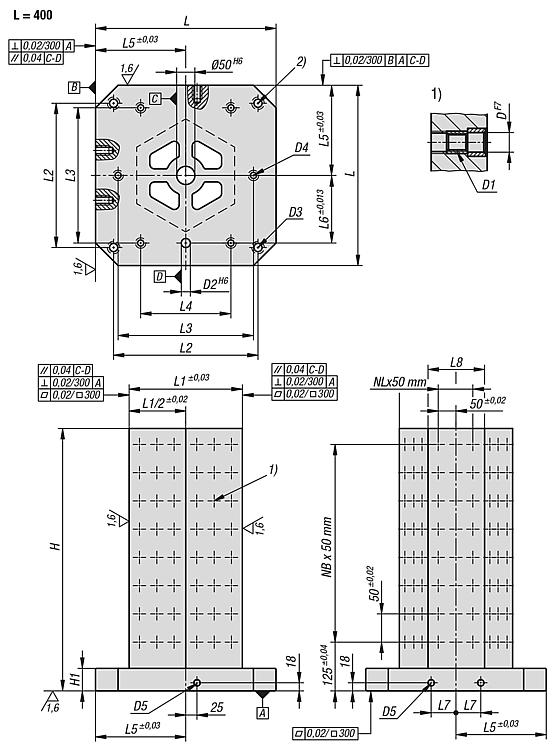

Другие размеры по запросу.По запросу:Другие размеры.Указание на чертеже:

1) Растровое отверстие
2) Сквозное отверстие для винта с цилиндрической головкой DIN 912 (D3/D4)

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1534 Крепежные стойки из серого чугуна, 6-сторонние с координатно-фиксирующими отверстиями

377 kB

Техническое указание для позиционирования основных элементов

1,9 MB

Техническое описание – Присоединительные размеры крепежных отверстий на растровой сетке и комплектующие элементы M12

59,6 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	L	H	L1	D	D1	D2	D3	D4	D5	H1	L2	L3	L4	L5	L6	L7	L8	Количество растровых отверстий	NL=количество в продольном направлении	NB=количество в поперечном направлении	Цена
K1534.21240050	400	500	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	144	96	1	7	по запросу
K1534.21240065	400	650	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	144	132	1	10	по запросу
K1534.21250060	500	600	300	12	M12	20	M16	M12	M16	50	400	200	-	250	200	75	-	180	2	9	по запросу
K1534.21250075	500	750	300	12	M12	20	M16	M12	M16	50	400	200	-	250	200	75	-	234	2	12	по запросу
K1534.21263070	630	700	350	12	M12	25	M16	M16	M16	50	500	400	-	315	200	100	202	216	2	11	по запросу
K1534.21263085	630	850	350	12	M12	25	M16	M16	M16	50	500	400	-	315	200	100	202	270	2	14	по запросу
K1534.21280080	800	800	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	-	420	4	13	по запросу
K1534.21280100	800	1000	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	-	540	4	17	по запросу
K1534.21640050	400	500	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	144	96	1	7	по запросу
K1534.21640065	400	650	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	144	132	1	10	по запросу
K1534.21650060	500	600	300	16	M16	20	M16	M12	M16	50	400	200	-	250	200	75	-	180	2	9	по запросу
K1534.21650075	500	750	300	16	M16	20	M16	M12	M16	50	400	200	-	250	200	75	-	234	2	12	по запросу
K1534.21663070	630	700	350	16	M16	25	M16	M16	M16	50	500	400	-	315	200	100	202	216	2	11	по запросу
K1534.21663085	630	850	350	16	M16	25	M16	M16	M16	50	500	400	-	315	200	100	202	270	2	14	по запросу
K1534.21680080	800	800	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	-	420	4	13	по запросу
K1534.21680100	800	1000	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	-	540	4	17	по запросу
