Базовые плиты из серого чугуна с Т-образными пазами

ПРОДУКЦИЯ
- Зажимные приспособления
  - Модульные зажимные приспособления
    - Базовые элементы
      - Базовые плиты из серого чугуна с Т-образными пазами

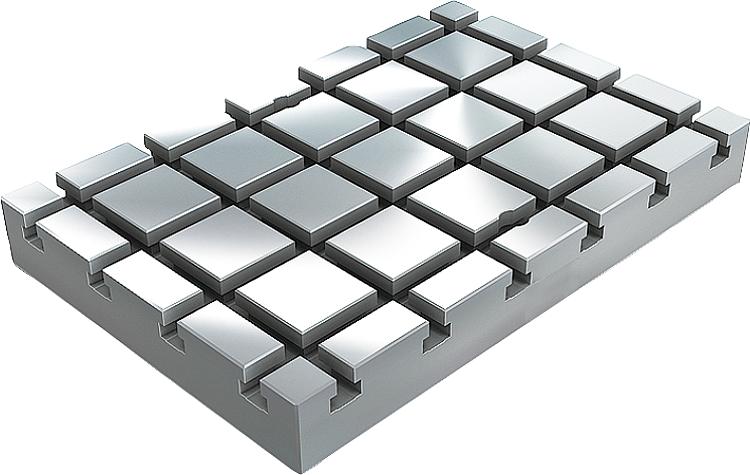

Описание товара/фотография продукта

ОписаниеМатериал:Модифицированный чугун GJL 300.Исполнение: Опорные поверхности и поверхности зажима шлифованные.Указание:Базовые плиты с T-образными пазами используются для компоновки модульных приспособлений. Базовые плиты базируют и закрепляют непосредственно на столах станков.
Точные расстояния между пазами в продольном и поперечном направлении гарантируют особо высокую точность повторных установок.
Два ориентирующих отверстия служат для выверки базовой плиты на столе станка.
Подходящие крепежные отверстия изготавливаются заказчиком в соответствии с исполнением стола станка.
Базирующие пальцы для фиксации базовых плит заказываются отдельно.
В комплект поставки входят рым-болты с пазовыми сухарями для транспортировки.

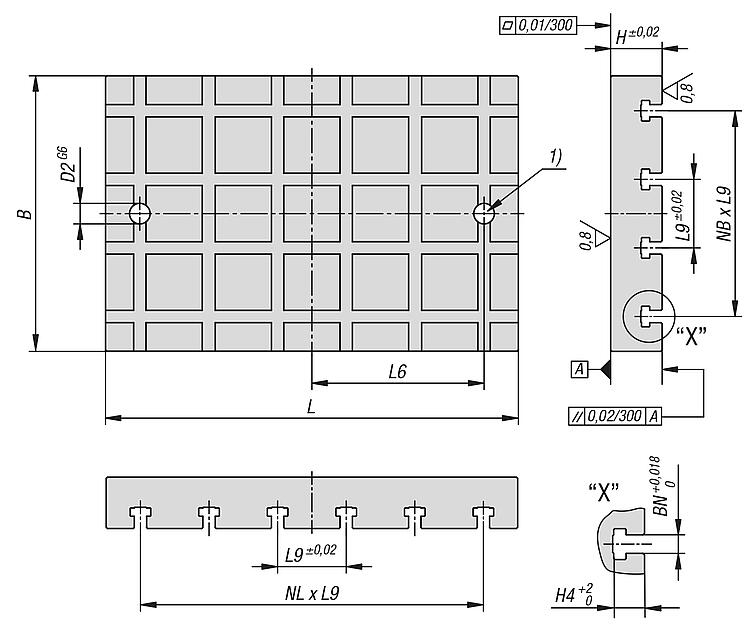

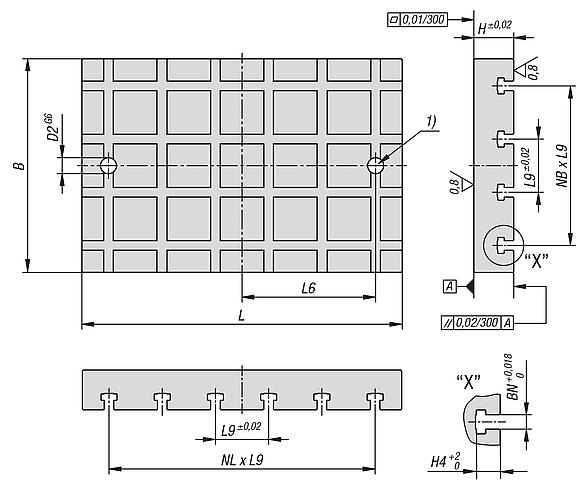

Другие габаритные размеры по запросу.Указание на чертеже:

1) Позиционирующее отверстие

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0800 Базовые плиты из серого чугуна с Т-образными пазами

190 kB

Техническое указание для позиционирования основных элементов

1,9 MB

Чертежи

Выбор / фильтр товаров

Номер заказа	L	B	H	H4	D2	L6	L9	BN=ширина паза	NL=количество в продольном направлении	NB=количество в поперечном направлении	Цена
K0800.31440060	600	400	60	23	30	500	100	14	5	3	по запросу
K0800.31450060	600	500	60	23	30	500	100	14	5	4	по запросу
K0800.31460060	600	600	60	23	30	500	100	14	5	5	по запросу
K0800.31440080	800	400	60	23	30	700	100	14	7	3	по запросу
K0800.31445090	900	450	60	23	30	800	100	14	8	3	по запросу
K0800.31450100	1000	500	60	23	30	900	100	14	9	4	по запросу
K0800.31460120	1200	600	60	23	30	1100	100	14	11	5	по запросу
K0800.31840060	600	400	75	30	30	500	100	18	5	3	по запросу
K0800.31850060	600	500	75	30	30	500	100	18	5	4	по запросу
K0800.31860060	600	600	75	30	30	500	100	18	5	5	по запросу
K0800.31840080	800	400	75	30	30	700	100	18	7	3	по запросу
K0800.31845090	900	450	75	30	30	800	100	18	8	3	по запросу
K0800.31850100	1000	500	75	30	30	900	100	18	9	4	по запросу
K0800.31860120	1200	600	75	30	30	1100	100	18	11	5	по запросу
