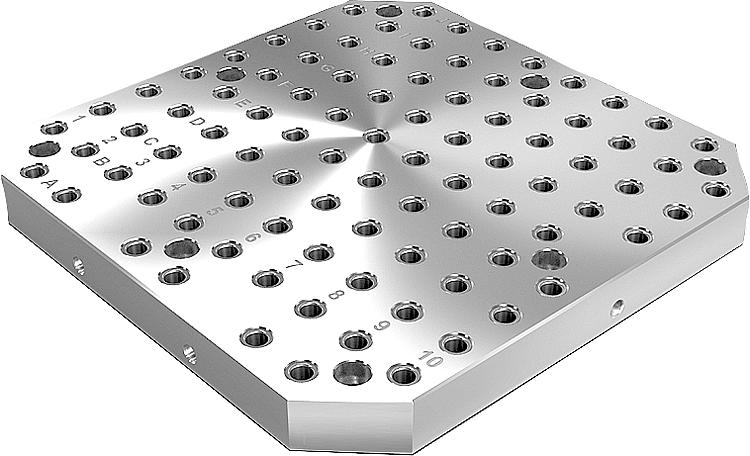

Плиты из серого чугуна с координатно-фиксирующими отверстиями
Описание товара/фотография продукта

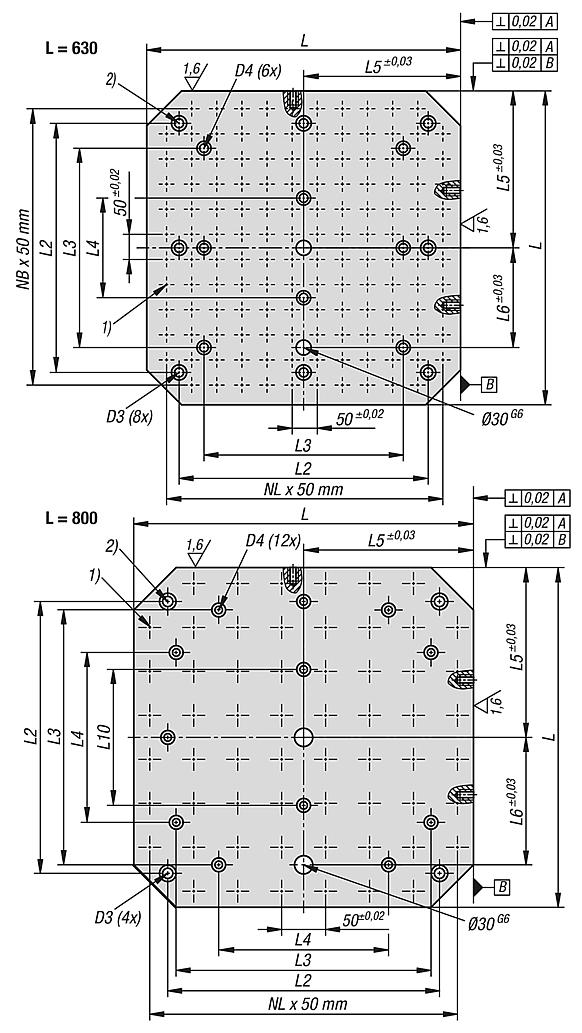

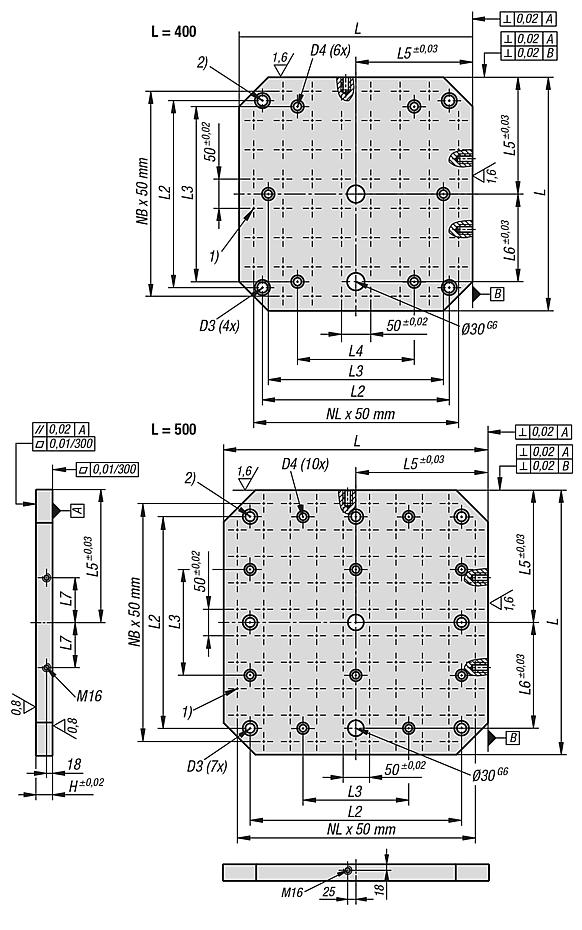

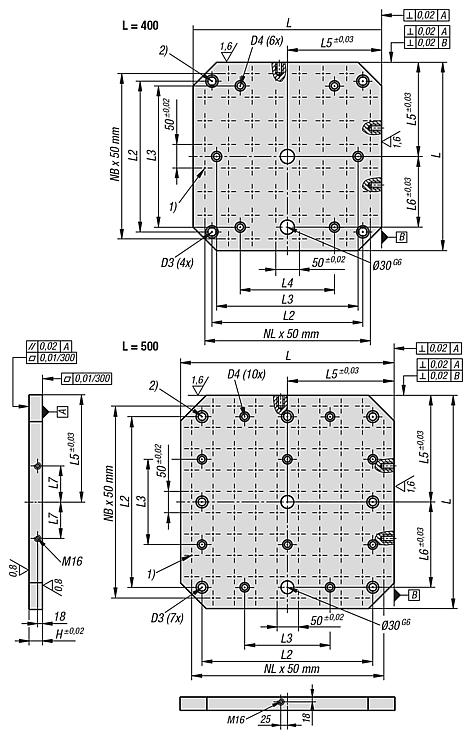

ОписаниеМатериал:Модифицированный чугун GJL 300.Исполнение: Опорные поверхности и поверхности зажима шлифованные.Указание:Шаг координатной сетки 50 ±0,02 мм. Плиты с координатно-фиксирующими отверстиями используются для компоновки модульных приспособлений. Плиты базируют и закрепляют непосредственно на столах станков. Координатно-фиксирующие отверстия с буквенно-цифровыми обозначениями гарантируют точное взаимное расположение зажимных элементов при повторном применении. Плиты подходят для столов металлообрабатывающих станков стандарта DIN 55201 и JIS6337-1980. Базирующие пальцы для фиксации плит на столах станков стандарта DIN 55201 заказываются отдельно. Пробки для закрывания координатно-фиксирующих отверстий заказываются отдельно. В комплект поставки входят рым-болты для транспортировки. Другие габаритные размеры по запросу.Указание на чертеже:

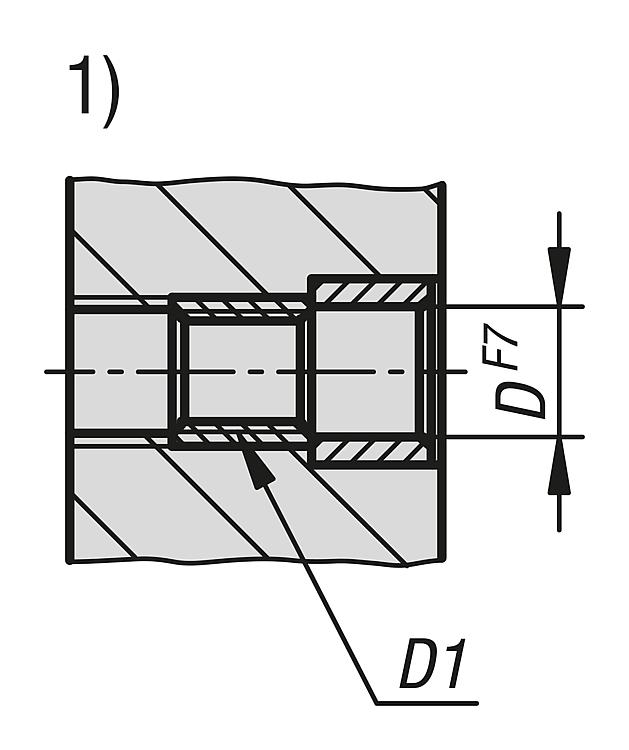

1) Растровое отверстие 2) Сквозное отверстие для винта с цилиндрической головкой DIN 912 (D3/D4)
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
