Гидравлический рычажный зажим двойного действия

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Зажимы поворотные
      - Гидравлический рычажный зажим двойного действия

Описание товара/фотография продукта

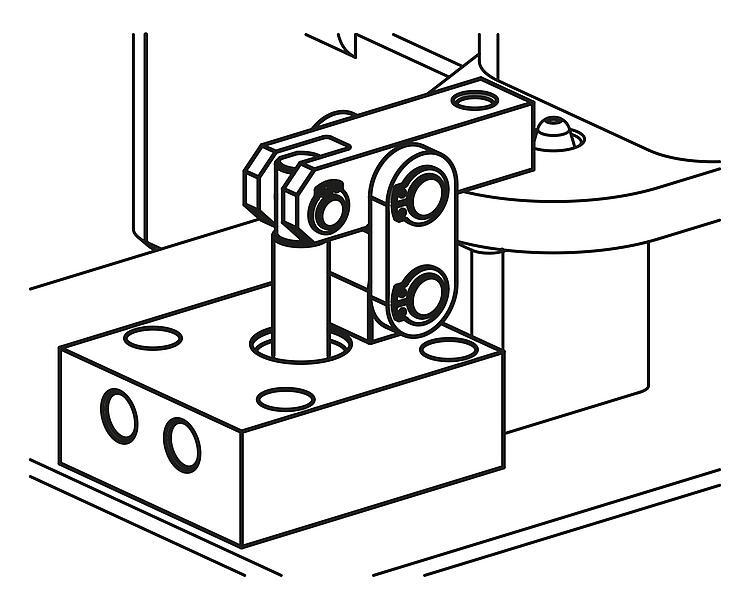

ОписаниеОписание продукта:Рычажные зажимы оптимально подходят для случаев применения, когда из-за условий зажима заготовка должна извлекаться по направлению вверх в незажатом состоянии. Из-за линейного движения зажимного рычага при открытии или закрытии рычажного зажима он оптимально подходит для условий зажима, при которых невозможно боковое движение зажимного элемента, например, из-за мешающих контуров. Посредством поршня усилие передается в зажимной рычаг рычажного зажима. За счет принципа двойного действия рычажного зажима время открытия и закрытия четко определены.Материал:Корпус и поршень из стали.Исполнение: Вороненый корпус.
Закаленный поршень.Указание:Зажимной рычаг рычажного зажима развивает оптимальное зажимное усилие в горизонтальном положении.
Допуски заготовок уравниваются до отклонения в положении +/-8,5°.

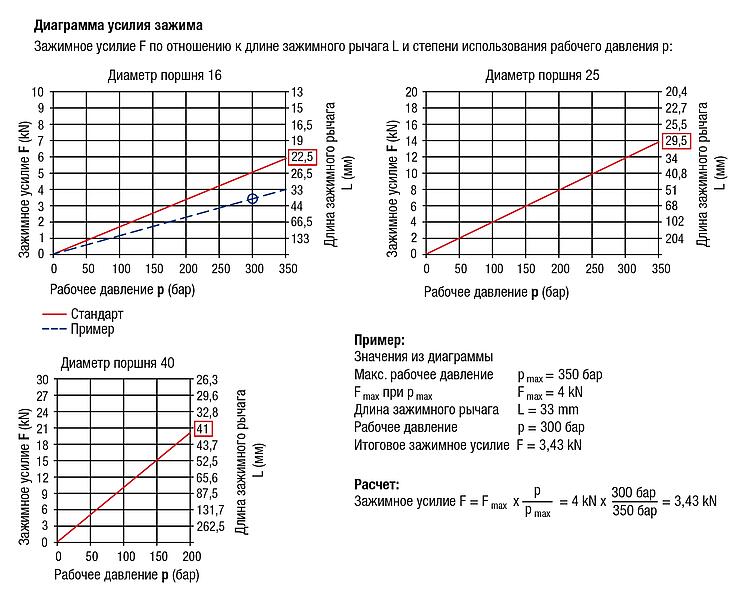

Зажимное усилие рычажного зажима зависит от длины зажимного рычага.

Соблюдайте указания по технике безопасности.Приведение в действие:– Резьбовое соединение.
– Фланцевое соединение с уплотнительным кольцом.
– Просверленные каналы.Технические данные:– Макс. рабочее давление для поршней диаметром 16 и 25: 350 бар.
– Макс. рабочее давление для поршней диаметром 40: 200 бар.Монтаж:См. монтажный контур.Преимущества:– Встроенный металлический грязесъемник.
– Частично опускающийся корпус.
– Свободный доступ к заготовке.
– Подача давления через корпус.
– Различные возможности монтажа.По запросу:С контролем положения.Объем поставки– 1 зажимной рычаг для рычажного зажима.
– 4 винта с цилиндрической головкой DIN EN ISO 4762, класс прочности 8.8.
– 4 пластмассовых крышки.
– 2 уплотнительных кольца 7х1,5 (для фланцевого соединения с уплотнительным кольцом).Указание на чертеже:

H1 *= оптимальная точка зажима; еще -1,5 мм до упора зажимного рычага

1) Монтажный контур
2) Ослабление
3) Зажим
4) Закругленные кромки
5) Данные отверстия закрываются резьбовыми пробками только для поршней диаметром 16

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1858 Гидравлический рычажный зажим двойного действия

624 kB

Техническое описание гидравлических зажимных элементов

158 kB

Чертежи (общий обзор)

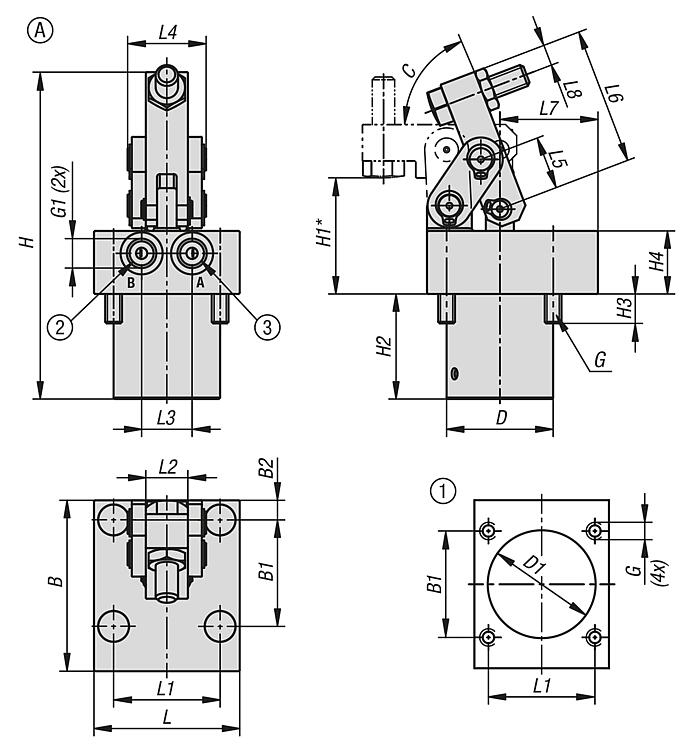

Гидравлический рычажный зажим двойного действия, форма A, резьбовое соединение

подробнее

Чертежи

Гидравлический рычажный зажим двойного действия, форма A, резьбовое соединение

Выбор / фильтр товаров

Номер заказа	Форма	Диаметр поршня	Способ присоединения	B	B1	B2	C (градусы)	D	D1	G	G1	H	H1	H2	H3	H4	Цена
K1858.161104	A	16	резьбовое соединение	61	38	7	69	38	38,5	M6x12	G1/8	117	41,5	37,5	10,5	22,5	по запросу
K1858.251104	A	25	резьбовое соединение	80	56	8	65	50	50,5	M8x22	G1/4	156	50	54	19	22	по запросу
K1858.401104	A	40	резьбовое соединение	85	62	13,5	65	70	70,5	M10x22	G1/4	191	65	67,7	20	25	по запросу

Номер заказа	Форма	Диаметр поршня	L	L1	L2	L3	L4	L5	L6	L7	L8	Сила зажима при 100 бар (кН)	Сила зажима при 200 бар (кН)	Сила зажима при 350 бар (кН)	Цена
K1858.161104	A	16	52	38	15	18	28	19	49	35	7,5	1,5	-	5,2	по запросу
K1858.251104	A	25	72	56	24	25	44	24	63,5	44	10	3,9	-	13,8	по запросу
K1858.401104	A	40	100	78	36	32	66	31,5	82,5	40,5	10	9,5	19	-	по запросу

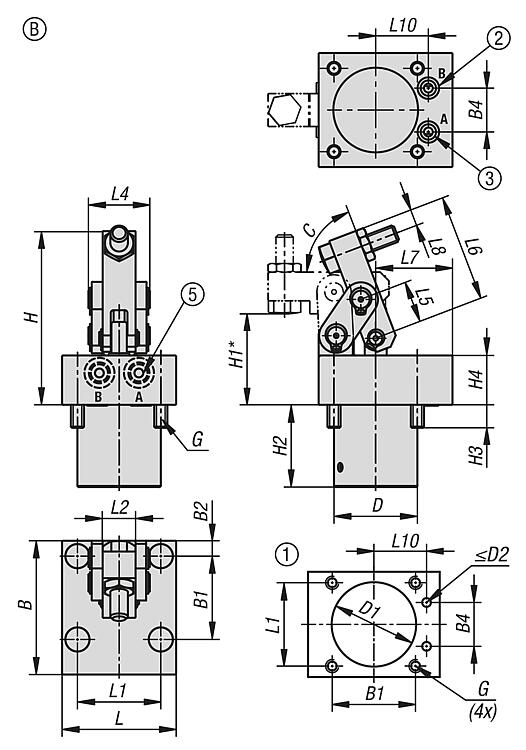

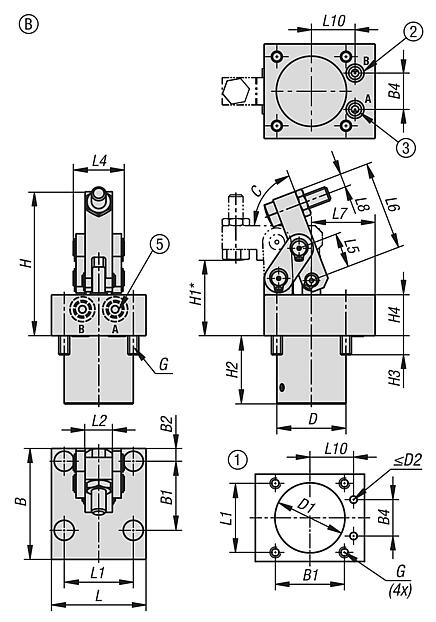

Гидравлический рычажный зажим двойного действия, форма B, фланцевое соединение с уплотнительным кольцом

подробнее

Чертежи

Гидравлический рычажный зажим двойного действия, форма B, фланцевое соединение с уплотнительным кольцом

Выбор / фильтр товаров

Номер заказа	Форма	Диаметр поршня	Способ присоединения	B	B1	B2	B4	C (градусы)	D	D1	D2	G	H	H1	H2	H3	H4	Цена
K1858.161204	B	16	фланцевое соединение с уплотнительным кольцом	61	38	7	20	69	38	38,5	4	M6x12	117	41,5	37,5	10,5	22,5	по запросу
K1858.251204	B	25	фланцевое соединение с уплотнительным кольцом	72	56	8	27	65	50	50,5	4	M8x22	156	50	54	19	22	по запросу
K1858.401204	B	40	фланцевое соединение с уплотнительным кольцом	95	62	13,5	29	65	70	70,5	5	M10x22	191	65	67,7	20	25	по запросу

Номер заказа	Форма	Диаметр поршня	L	L1	L2	L4	L5	L6	L7	L8	L10	Сила зажима при 100 бар (кН)	Сила зажима при 200 бар (кН)	Сила зажима при 350 бар (кН)	Цена
K1858.161204	B	16	52	38	15	28	19	49	35	7,5	24	1,5	-	5,2	по запросу
K1858.251204	B	25	72	56	24	44	24	63,5	36	10	28,1	3,9	-	13,8	по запросу
K1858.401204	B	40	100	78	36	66	31,5	82,5	50,5	10	42	9,5	19	-	по запросу

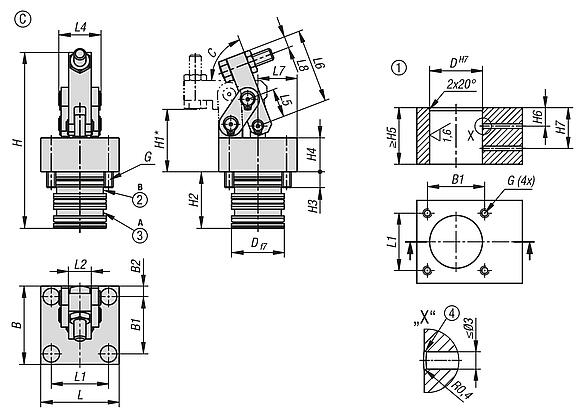

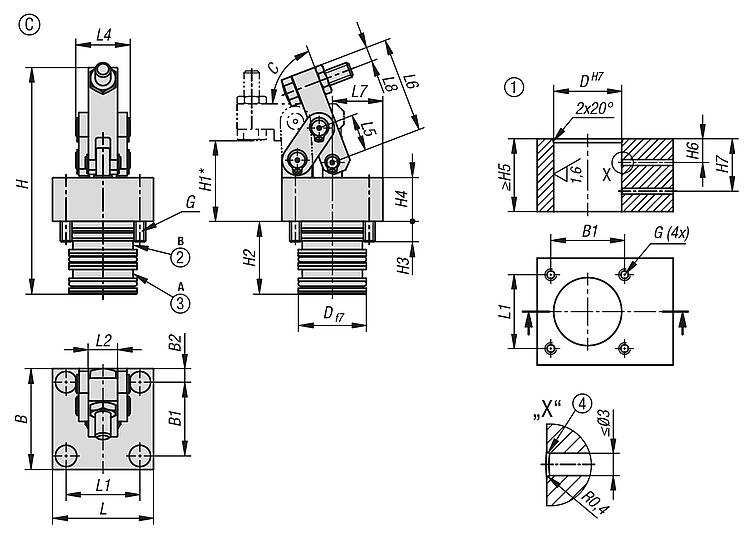

Гидравлический рычажный зажим двойного действия, форма C, просверленные каналы

подробнее

Чертежи

Гидравлический рычажный зажим двойного действия, форма C, просверленные каналы

Выбор / фильтр товаров

Номер заказа	Форма	Диаметр поршня	Способ присоединения	B	B1	B2	C (градусы)	D	G	H	H1	H2	H3	H4	H5	H6	H7	Цена
K1858.161304	C	16	просверленные каналы	52	38	7	69	35	M6x12	117	41,5	37,5	10,5	22,5	37,5	12,25	27	по запросу
K1858.251304	C	25	просверленные каналы	72	56	8	65	50	M8x22	156	50	54	19	22	55	25,2	41,8	по запросу
K1858.401304	C	40	просверленные каналы	85	62	13,5	65	70	M10x22	191	65	67,7	20	25	68	22-25	44-53	по запросу

Номер заказа	Форма	Диаметр поршня	L	L1	L2	L4	L5	L6	L7	L8	Сила зажима при 100 бар (кН)	Сила зажима при 200 бар (кН)	Сила зажима при 350 бар (кН)	Цена
K1858.161304	C	16	52	38	15	28	19	49	26	7,5	1,5	-	5,2	по запросу
K1858.251304	C	25	72	56	24	44	24	63,5	36	10	3,9	-	13,8	по запросу
K1858.401304	C	40	100	78	36	66	31,5	82,5	40,5	10	9,5	19	-	по запросу
