K1870Натяжитель вращающегося рычага пневматический, двустороннего... |
назад |
|
Описание товара/фотография продукта |
|
|

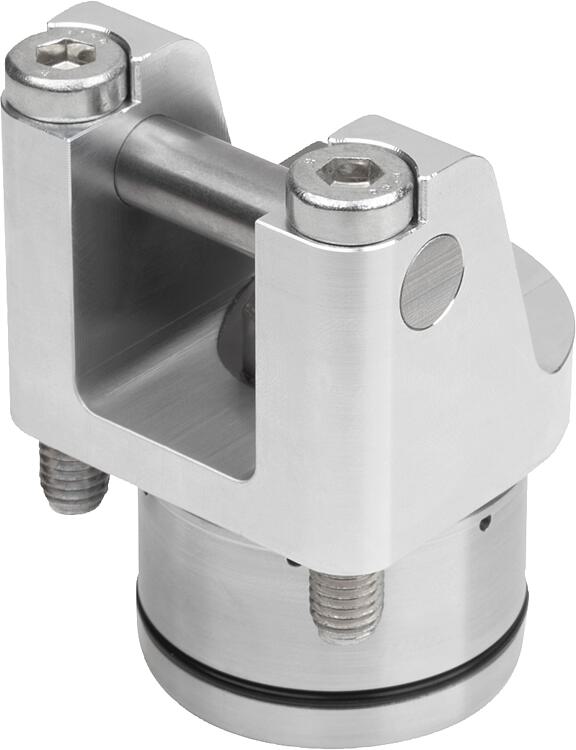

ОписаниеОписание продукта:Натяжители вращающегося рычага оптимально подходят для зажимного устройства с ограниченным доступным пространством. Благодаря компактным размерам данные натяжители подходят для зажимных устройств с небольшим доступным пространством и обеспечивают гибкие возможности зажима.Материал:Корпус из алюминия. Поршень из стали.Исполнение: Закаленный поршень.Указание:В натяжителе вращающегося рычага зажимной рычаг соединен со штоком поршня. Подача воздуха в натяжителях вращающегося рычага осуществляется через просверленные каналы. Зажимной рычаг прямолинейно перемещается к заготовке и зажимает ее. При высвобождении зажимной рычаг задвигается назад так, чтобы заготовку можно было извлечь вверх без столкновений. Одиночный ход натяжителя вращающегося рычага зависит от выбора зажимного рычага.
Регулярно проверяйте зажимные элементы на наличие загрязнений и при необходимости очищайте. Убедитесь, что при монтажном положении в поворотной области зажимного рычага натяжителя вращающегося рычага не образуются отложения.

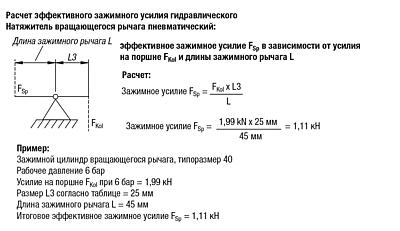

При монтаже необходимо подогнать фланцевую поверхность натяжителя вращающегося рычага под высоту заготовки, а также учитывать горизонтальное позиционирование точки зажима. При правильном позиционировании натяжителя вращающегося рычага несмотря на короткий зажимной рычаг можно оптимально выровнять допуски заготовки. Натяжители вращающегося рычага позволяют создавать большие усилия. При этом убедитесь, что заготовки и зажимные устройств рассчитаны на такие нагрузки. Натяжители вращающегося рычага оснащаются отдельными зажимными рычагами. Зажимное усилите натяжителя вращающегося рычага зависит от длины зажимного рычага.
Зажимной рычаг для натяжителя вращающегося рычага не входит в комплект поставки.

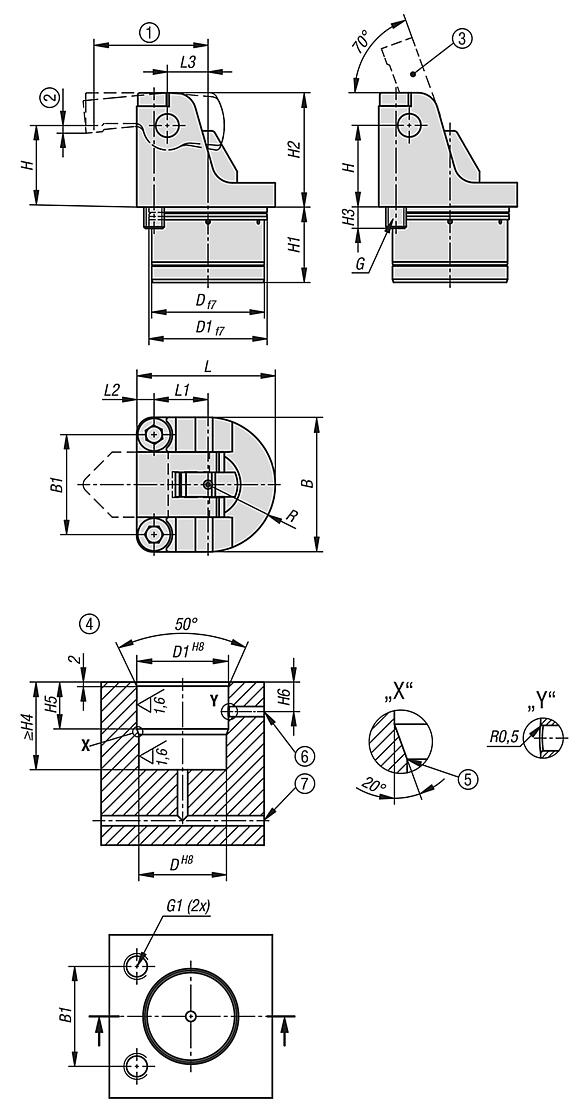

Соблюдайте указания по технике безопасности.Приведение в действие:Просверленные каналы.Технические данные:Макс. рабочее давление: 6 бар.Монтаж:См. монтажный контур.Преимущества:– Отсутствие срезающих сил при зажиме. – Малые установочные размеры. – Широкий выбор зажимных рычагов. – Свободный доступ к заготовке. – Подача давления через корпус.По запросу:Увеличенный диаметр поршня и хода, а также контроль положения.Принадлежности:Зажимной рычаг для натяжителя вращающегося рычага K1857.Объем поставкиВ комплекте 4 винта с цилиндрической головкой DIN EN ISO 4762, класс прочности 8.8.Указание на чертеже:1) Длина зажимного рычага (см. K1857) 2) Ход (см. K1857) 3) См. принадлежности 4) Монтажный контур 5) Закругленные кромки 6) Ослабление 7) Зажим Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | Диаметр поршня | Способ присоединения | B | B1 | D | D1 | G | G1 | H | H1 | H2 | H3 | CAD | Принадл. | Цена | Заказать |
---|
K1870.121304 | 12 | просверленные каналы | 27 | 19,5 | 20 | 21 | M4x25 | M4x8 | 15 | 22 | 21 | 7 | | | по запросу | | K1870.161304 | 16 | просверленные каналы | 34 | 25 | 27 | 28 | M5x35 | M5x11 | 20 | 24 | 28 | 10,5 | | | по запросу | | K1870.201304 | 20 | просверленные каналы | 40 | 30 | 34 | 35 | M6x40 | M6x10 | 25 | 27,5 | 35 | 9 | | | по запросу | | K1870.251304 | 25 | просверленные каналы | 52 | 38,5 | 43 | 44 | M8x50 | M8x12 | 31,25 | 32 | 43,75 | 11,5 | | | по запросу | | K1870.321304 | 32 | просверленные каналы | 66 | 49 | 57 | 58 | M10x65 | M10x16 | 40 | 37 | 56 | 15,5 | | | по запросу | | K1870.401304 | 40 | просверленные каналы | 78 | 59 | 71 | 72 | M12x80 | M12x18 | 50 | 46 | 70 | 17,5 | | | по запросу | |
Номер заказа | Диаметр поршня | H4 | H5 | H6 | L | L1 | L2 | L3 | R | Сила, действующая на поршень при 6 бар (кН) | Эффективная площадь поршня (см²) | CAD | Принадл. | Цена | Заказать |
---|
K1870.121304 | 12 | 22,5 | 12 | 9,5 | 27 | 9,75 | 3,75 | 7,5 | 13,5 | 0,14 | 2,27 | | | по запросу | | K1870.161304 | 16 | 24,5 | 13 | 10 | 35 | 13,5 | 4,5 | 10 | 17 | 0,27 | 4,52 | | | по запросу | | K1870.201304 | 20 | 28 | 15 | 11 | 41,5 | 16,5 | 5 | 12,5 | 20 | 0,42 | 7,06 | | | по запросу | | K1870.251304 | 25 | 33 | 19 | 13 | 53,5 | 20,75 | 6,75 | 15,63 | 26 | 0,68 | 11,34 | | | по запросу | | K1870.321304 | 32 | 38 | 21 | 14,5 | 68 | 26,5 | 8,5 | 20 | 33 | 1,27 | 21,23 | | | по запросу | | K1870.401304 | 40 | 47 | 28 | 18,5 | 82 | 33,5 | 9,5 | 25 | 39 | 1,99 | 33,18 | | | по запросу | |
