Зажимной рычаг для натяжителя вращающегося рычага

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Зажимы поворотные
      - Зажимной рычаг для натяжителя вращающегося рычага

Описание товара/фотография продукта

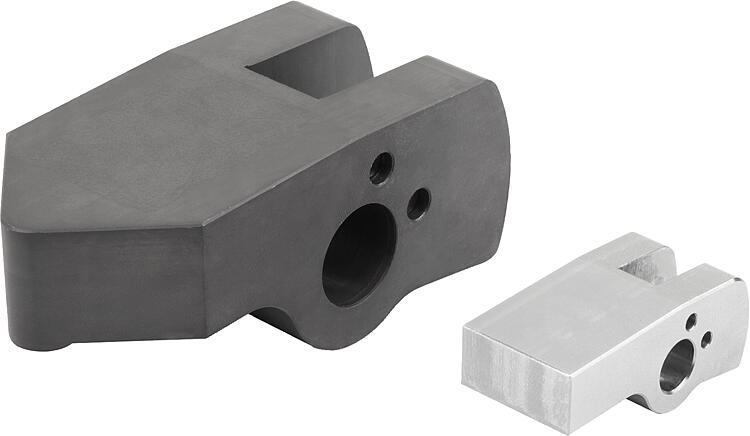

ОписаниеОписание продукта:Зажимные рычаги могут использоваться для гидравлических (K1856) и пневматических (K1870) натяжителей вращающегося рычага. Доступны для выбора «стандартные» зажимные рычаги и «нерегулируемые». Стандартные зажимные рычаги полностью обработаны и готовы к применению. «Нерегулируемые» зажимные рычаги можно доработать с учетом ваших требований. Для простоты обработки «нерегулируемые» рычаги выполнены из незакаленной стали. После придания требуемой формы и перед применением необходимо закалить зажимной рычаг, чтобы предотвратить его деформацию при использовании. Материал:Стандартный и нерегулируемый рычаг из стали.Исполнение: Закаленный стандартный рычаг.
Незакаленный нерегулируемый рычаг.Указание:При правильном позиционировании натяжителя вращающегося рычага несмотря на короткий зажимной рычаг можно оптимально выровнять допуски заготовки.
Регулярно проверяйте зажимные элементы на наличие загрязнений и при необходимости очищайте.

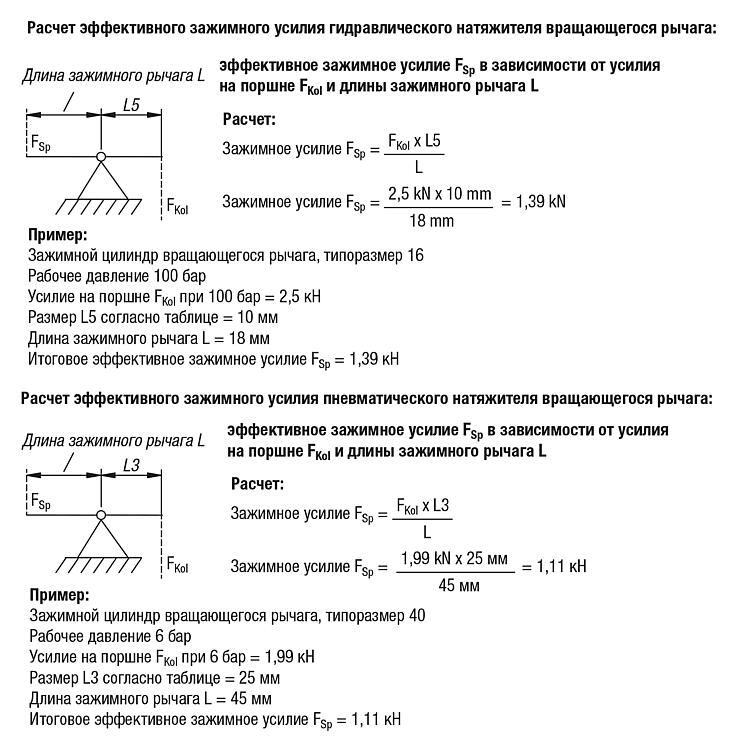

Эффективное зажимное усилие рассчитывается отдельно для каждого зажимного рычага.
Оптимальное положение зажимного рычага — 90°.
Перед использованием требуется обеспечить следующую глубину отверждения «нерегулируемого» зажимного рычага: глубина отверждения 0,3 + 0,2 твердость по Роквеллу 50 +/-2.

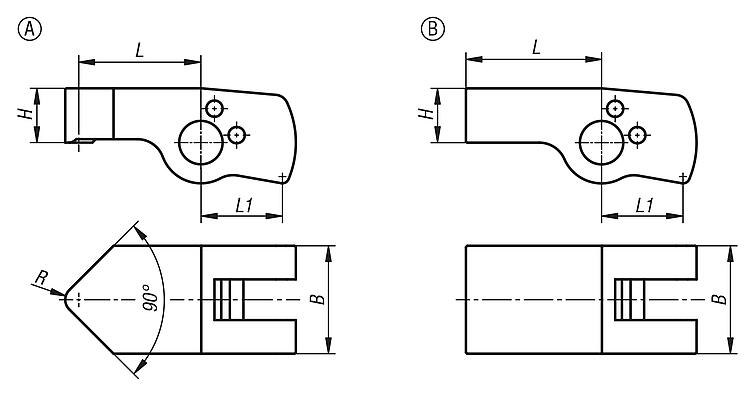

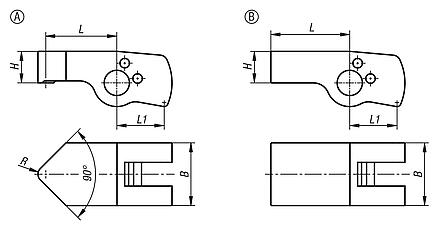

Соблюдайте указания по технике безопасности.Монтаж:Зажимной рычаг подвешивается на поршень натяжителя вращающегося рычага и фиксируется цилиндрическим штифтом. Таким образом, зажимной рычаг зафиксирован в осевом направлении и защищен от прокручивания.По запросу:Другие размеры и формы.Указание на чертеже:

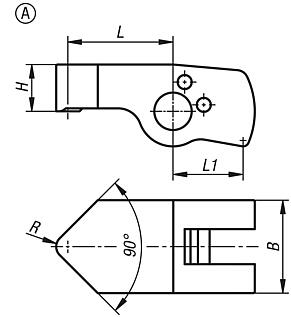

Форма A: стандартный

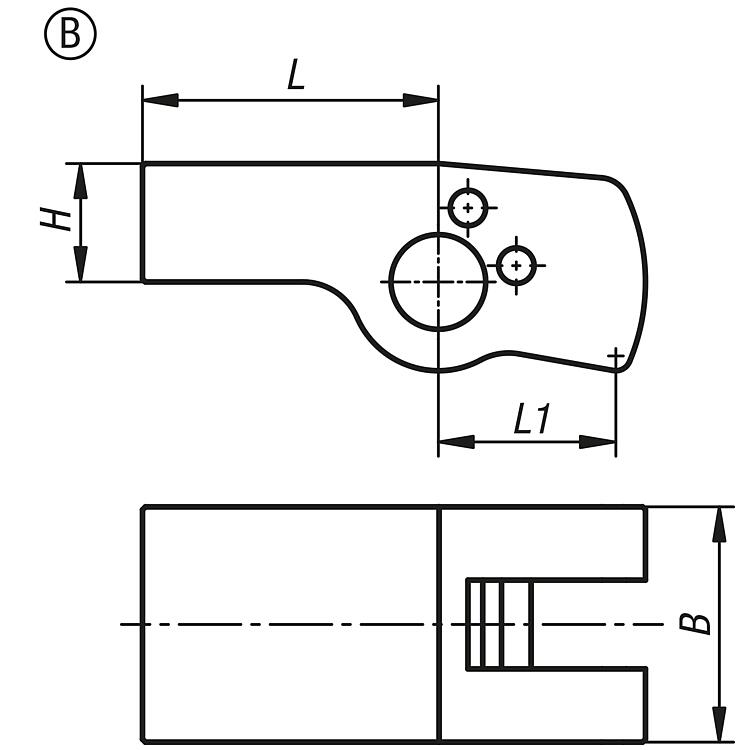

Форма B: нерегулируемый

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1857 Зажимной рычаг для натяжителя вращающегося рычага

419 kB

Техническое описание гидравлических зажимных элементов

158 kB

Чертежи (общий обзор)

Зажимной рычаг для натяжителя вращающегося рычага, форма A, стандартный

подробнее

Чертежи

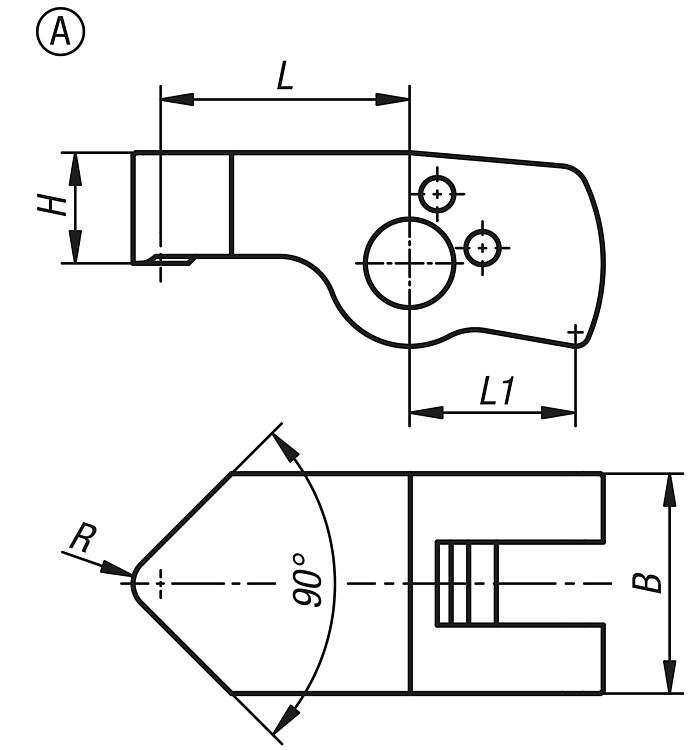

Зажимной рычаг для натяжителя вращающегося рычага, форма A, стандартный

Выбор / фильтр товаров

Номер заказа	Форма	Тип формы	При диаметре поршня	Рабочие перемещение	B	H	L	R	Цена
K1857.12091	A	стандартный	12	0,98	12	6	9	1,5	по запросу
K1857.12131	A	стандартный	12	1,12	12	6	13,5	1,5	по запросу
K1857.12181	A	стандартный	12	1,97	12	6	18	1,5	по запросу
K1857.12221	A	стандартный	12	2,45	12	6	22,5	1,5	по запросу
K1857.16121	A	стандартный	16	0,78	16	8	12	2	по запросу
K1857.16181	A	стандартный	16	1,16	16	8	18	2	по запросу
K1857.16241	A	стандартный	16	1,6	16	8	24	2	по запросу
K1857.16301	A	стандартный	16	1,94	16	8	30	2	по запросу
K1857.20151	A	стандартный	20	1,48	20	10	15	2,5	по запросу
K1857.20221	A	стандартный	20	2,21	20	10	22,5	2,5	по запросу
K1857.20301	A	стандартный	20	2,95	20	10	30	2,5	по запросу
K1857.20371	A	стандартный	20	3,68	20	10	37,5	2,5	по запросу
K1857.25191	A	стандартный	25	1,26	25	12,5	19	3	по запросу
K1857.25281	A	стандартный	25	1,86	25	12,5	28	3	по запросу
K1857.25381	A	стандартный	25	2,52	25	12,5	38	3	по запросу
K1857.25471	A	стандартный	25	3,12	25	12,5	47	3	по запросу
K1857.32241	A	стандартный	32	2,56	32	16	24	4	по запросу
K1857.32361	A	стандартный	32	3,85	32	16	36	4	по запросу
K1857.32481	A	стандартный	32	5,13	32	16	48	4	по запросу
K1857.32601	A	стандартный	32	6,4	32	16	60	4	по запросу
K1857.40301	A	стандартный	40	3,05	40	20	30	5	по запросу
K1857.40451	A	стандартный	40	4,6	40	20	45	5	по запросу
K1857.40601	A	стандартный	40	6,1	40	20	60	5	по запросу
K1857.40751	A	стандартный	40	7,6	40	20	75	5	по запросу

Зажимной рычаг для натяжителя вращающегося рычага, форма B, нерегулируемый

подробнее

Чертежи

Зажимной рычаг для натяжителя вращающегося рычага, форма B, нерегулируемый

Выбор / фильтр товаров

Номер заказа	Форма	Тип формы	При диаметре поршня	Рабочие перемещение	B	H	L	L1	Цена
K1857.12152	B	Заготовка	12	1,64	12	6	15	9	по запросу
K1857.12242	B	Заготовка	12	2,62	12	6	24	9	по запросу
K1857.16202	B	Заготовка	16	1,29	16	8	20	12	по запросу
K1857.16322	B	Заготовка	16	2,07	16	8	32	12	по запросу
K1857.20252	B	Заготовка	20	2,45	20	10	25	15	по запросу
K1857.20402	B	Заготовка	20	3,92	20	10	40	15	по запросу
K1857.25312	B	Заготовка	25	2,1	25	12,5	31	18,8	по запросу
K1857.25502	B	Заготовка	25	3,32	25	12,5	50	18,8	по запросу
K1857.32402	B	Заготовка	32	4,28	32	16	40	24	по запросу
K1857.32642	B	Заготовка	32	6,84	32	16	64	24	по запросу
K1857.40502	B	Заготовка	40	5,08	40	20	50	30	по запросу
K1857.40802	B	Заготовка	40	8,1	40	20	80	30	по запросу
