Резьбовой фланец из алюминия

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Зажимы поворотные
      - Резьбовой фланец из алюминия

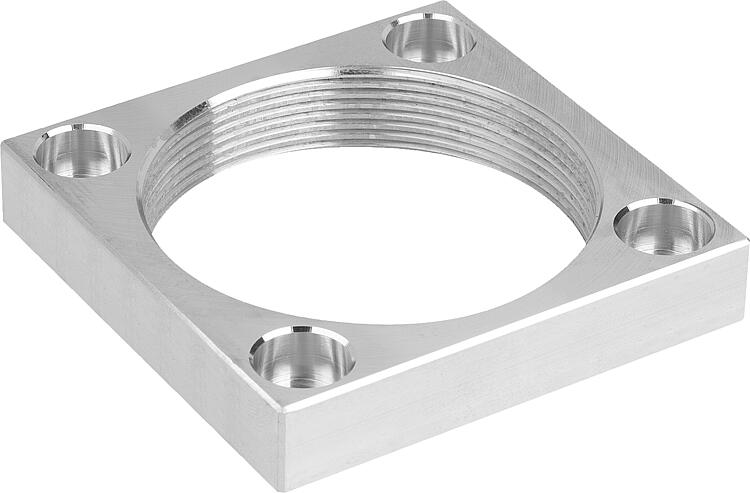

Описание товара/фотография продукта

ОписаниеМатериал:Алюминий.Указание:Резьбовой фланец из алюминия можно использовать в качестве резьбы для ввинчивания поворотных зажимов.

Крепежные отверстия в резьбовом фланце имеют те же размеры, что и у пневматического ввинчиваемого поворотного зажима с фланцем (К1818) и пневматического ввинчиваемого рычажного зажима с фланцем (К1819).

Может использоваться для законтривания с помощью шлицевой гайки на устройстве.Преимущества:В крепежной плите устройства не нужно нарезать дополнительную резьбу.Принадлежности:Рычажный зажим K1819 с пневматическим приводом, ввинчиваемый, с фланцем.
Поворотный зажим K1814 с пневматическим приводом, ввинчиваемый.
Поворотный зажим K1818 с пневматическим приводом, ввинчиваемый, с фланцем.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1820 Резьбовой фланец из алюминия

190 kB

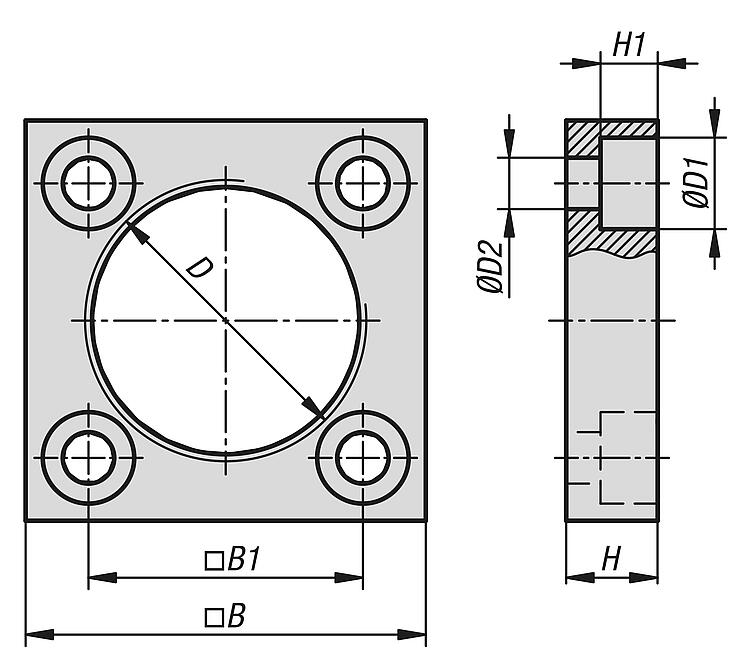

Чертежи

Выбор / фильтр товаров

Номер заказа	Размер	B	B1	D	D1	D2	H	H1	Цена
K1820.12	12	35	24	M25x1,5	8	4,5	8	5	по запросу
K1820.16	16	40	29	M30x1,5	8	4,5	8	5	по запросу
K1820.20	20	45	32	M35x1,5	9	5,5	9	6	по запросу
K1820.25	25	50	37	M40x1,5	9	5,5	9	6	по запросу
K1820.32	32	60	45	M50x1,5	11	6,5	12	7	по запросу
K1820.40	40	65	50	M55x1,5	11	6,5	12	7	по запросу
K1820.50	50	75	58	M65x1,5	13	8,5	15	9	по запросу
K1820.63	63	88	70	M80x1,5	13	8,5	15	9	по запросу
