K1814Поворотный зажим с пневматическим приводом ввинчиваемый |
назад |
|

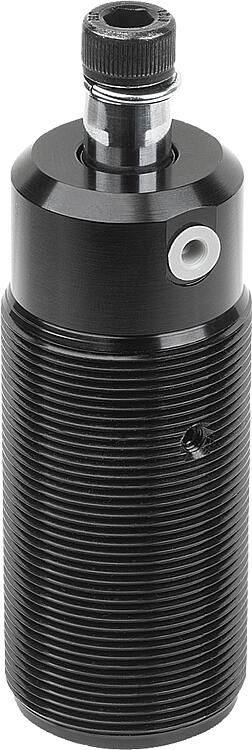

Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Основной корпус из алюминия. Поршень из стали.Исполнение: Основной корпус черный, анодированный. Поршень с твердым хромированием.Указание:Пневматические ввичниваемые поворотные зажимы используются там, где достаточно малых усилий зажима или когда точка зажима должна быть свободной для установки и извлечения заготовки. Благодаря конструкции возможен компактный монтаж. С помощью ввинчиваемой резьбы поворотный зажим можно регулировать по высоте, он пригоден и для утопленного монтажа в устройстве.
Благодаря функции зажима двойного действия поршень перемещается вверх и вниз под действием давления.
Общий ход поворотного зажима состоит из хода поворота и хода зажима. В начале процесса зажима натяжная штанга совершает ход поворота на 90° вниз. Вслед за этим движением ход зажима следует линейно вниз. Зажим заготовки может осуществляться только посредством хода зажима.
Поворотный зажим не должен мешать своему поворотному движению. F1 = при макс. допустимом рабочем давлении 6 бар.
Ввинчивающийся поворотный зажим можно закрепить с помощью шлицевой гайки согласно DIN 70852 или резьбового фланца (K1820).
Поворотный зажим должен работать только с пропитанным маслом воздухом.
Включая винт и пружинную шайбу для крепления натяжных штанг, которые доступны в качестве принадлежностей.

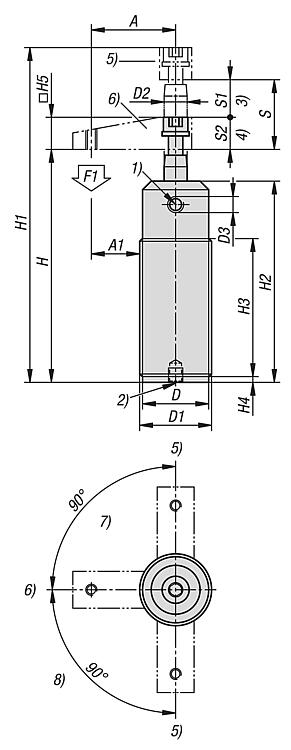

Натяжная штанга, шлицевая гайка и резьбовой фланец не входят в объем поставки.Принадлежности:Натяжная штанга K1816 для поворотного зажима. Шлицевые гайки K2059, сталь DIN 70852. Резьбовой фланец K1820.Указание на чертеже:1) Зажатие 2) Разжатие 3) Ход поворота 4) Ход зажима 5) Разжато 6) Зажато 7) С левым поворотом 8) С правым поворотом Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Номер заказа | Размер | Исполнение 2 | Тип формы | A | A1 | D | D1 | D2 | D3 | D4 | CAD | Принадл. | Цена | Заказать |
---|
K1814.112 | 12 | ввинчиваемый, с фланцем | - | 35 | 22,5 | 22,5 | M25X1,5 | 8 | M5 | M5 | | | по запросу | | K1814.116 | 16 | ввинчиваемый, с фланцем | - | 41 | 26 | 27,5 | M30x1,5 | 8 | M5 | M5 | | | по запросу | | K1814.120 | 20 | ввинчиваемый, с фланцем | - | 48 | 30,5 | 32,5 | M35x1,5 | 12 | M5 | M8 | | | по запросу | | K1814.125 | 25 | ввинчиваемый, с фланцем | - | 50 | 30 | 38 | M40x1,5 | 14 | M5 | M8 | | | по запросу | | K1814.132 | 32 | ввинчиваемый, с фланцем | - | 60 | 35 | 48 | M50x1,5 | 16 | G1/8 | M8 | | | по запросу | | K1814.140 | 40 | ввинчиваемый, с фланцем | - | 70 | 42,5 | 53 | M55X1,5 | 16 | G1/8 | M8 | | | по запросу | | K1814.150 | 50 | ввинчиваемый, с фланцем | - | 80 | 47,5 | 62 | M65X1,5 | 20 | G1/8 | M10 | | | по запросу | | K1814.163 | 63 | ввинчиваемый, с фланцем | - | 90 | 50 | 77 | M80X1,5 | 20 | G1/8 | M10 | | | по запросу | | K1814.212 | 12 | ввинчиваемый, с фланцем | - | 35 | 22,5 | 22,5 | M25X1,5 | 8 | M5 | M5 | | | по запросу | | K1814.216 | 16 | ввинчиваемый, с фланцем | - | 41 | 26 | 27,5 | M30x1,5 | 8 | M5 | M5 | | | по запросу | | K1814.220 | 20 | ввинчиваемый, с фланцем | - | 48 | 30,5 | 32,5 | M35x1,5 | 12 | M5 | M8 | | | по запросу | | K1814.225 | 25 | ввинчиваемый, с фланцем | - | 50 | 30 | 38 | M40x1,5 | 14 | M5 | M8 | | | по запросу | | K1814.232 | 32 | ввинчиваемый, с фланцем | - | 60 | 35 | 48 | M50x1,5 | 16 | G1/8 | M8 | | | по запросу | | K1814.240 | 40 | ввинчиваемый, с фланцем | - | 70 | 42,5 | 53 | M55X1,5 | 16 | G1/8 | M8 | | | по запросу | | K1814.250 | 50 | ввинчиваемый, с фланцем | - | 80 | 47,5 | 62 | M65X1,5 | 20 | G1/8 | M10 | | | по запросу | | K1814.263 | 63 | ввинчиваемый, с фланцем | - | 90 | 50 | 77 | M80X1,5 | 20 | G1/8 | M10 | | | по запросу | |
Номер заказа | H | H1 | H2 | H3 | H4 | H5 | S1 | S2 | Ход S | F1 N | CAD | Принадл. | Цена | Заказать |
---|
K1814.112 | 74,9 | 104,5 | 70 | 48 | 2 | 12 | 9 | 8,6 | 17,6 | 40 | | | по запросу | | K1814.116 | 75 | 108,5 | 70 | 48 | 2 | 16 | 9 | 8,5 | 17,5 | 90 | | | по запросу | | K1814.120 | 90,5 | 136,5 | 85,1 | 63,1 | 2 | 19 | 12 | 15 | 27 | 120 | | | по запросу | | K1814.125 | 73 | 118 | 70 | 35 | 12 | 16 | 13 | 13 | 26 | 210 | | | по запросу | | K1814.132 | 83 | 132 | 79 | 40 | 15 | 19 | 14 | 14 | 28 | 370 | | | по запросу | | K1814.140 | 87 | 136 | 83 | 45 | 15 | 19 | 14 | 16 | 30 | 650 | | | по запросу | | K1814.150 | 92 | 148 | 87 | 50 | 15 | 25,4 | 16 | 16 | 32 | 1020 | | | по запросу | | K1814.163 | 98 | 153 | 92 | 56 | 15 | 25,4 | 16 | 14 | 30 | 1720 | | | по запросу | | K1814.212 | 74,9 | 104,5 | 70 | 48 | 2 | 12 | 9 | 8,6 | 17,6 | 40 | | | по запросу | | K1814.216 | 75 | 108,5 | 70 | 48 | 2 | 16 | 9 | 8,5 | 17,5 | 90 | | | по запросу | | K1814.220 | 90,5 | 136,5 | 85,1 | 63,1 | 2 | 19 | 12 | 15 | 27 | 120 | | | по запросу | | K1814.225 | 73 | 118 | 70 | 35 | 12 | 16 | 13 | 13 | 26 | 210 | | | по запросу | | K1814.232 | 83 | 132 | 79 | 40 | 15 | 19 | 14 | 14 | 28 | 370 | | | по запросу | | K1814.240 | 87 | 136 | 83 | 45 | 15 | 19 | 14 | 16 | 30 | 650 | | | по запросу | | K1814.250 | 92 | 148 | 87 | 50 | 15 | 25,4 | 16 | 16 | 32 | 1020 | | | по запросу | | K1814.263 | 98 | 153 | 92 | 56 | 15 | 25,4 | 16 | 14 | 30 | 1720 | | | по запросу | |
