Рычажный зажим с пневматическим приводом ввинчиваемый, с фланцем

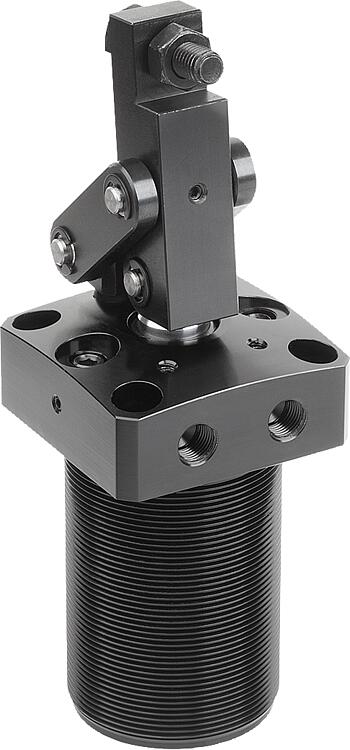

Описание товара/фотография продукта
ОписаниеМатериал:Основной корпус из алюминия. Поршень из стали.Исполнение: Основной корпус черный, анодированный. Поршень с твердым хромированием.Указание:Пневматические ввертные рычажные зажимы с фланцем используются там, где достаточно малых усилий зажима или когда точка зажима должна быть свободной для установки и извлечения заготовки. Благодаря конструкции возможен компактный монтаж. С помощью ввинчиваемой резьбы поворотный зажим можно регулировать по высоте, он пригоден и для утопленного монтажа в устройстве.
Благодаря функции зажима двойного действия поршень перемещается вверх и вниз под действием давления.
Рычажные зажимы можно использовать для зажима низкопрофильных заготовок.
Рычажный зажим не должен мешать движению рычага. F1 = при макс. допустимом рабочем давлении 7 бар.
По сравнению с поворотными зажимами рычажные зажимы того же размера могут создавать большее зажимное усилие благодаря рычажному механизму.
Ввинчивающийся рычажный зажим с фланцем можно закрепить с помощью шлицевой гайки согласно DIN 70852 сверху или снизу. Другая возможность – закрепить рычажный зажим на устройстве сверху четырьмя винтами с цилиндрической головкой.
Положение натяжной штанги можно индивидуально отрегулировать.
Поворотный зажим должен работать только с пропитанным маслом воздухом.
Крепежные отверстия во фланце имеют те же размеры, что и резьбовой фланец K1820.
Шлицевые гайки в объем поставки не входят.Принадлежности:Шлицевая гайка DIN 70852. Резьбовой фланец K1820.Указание на чертеже:

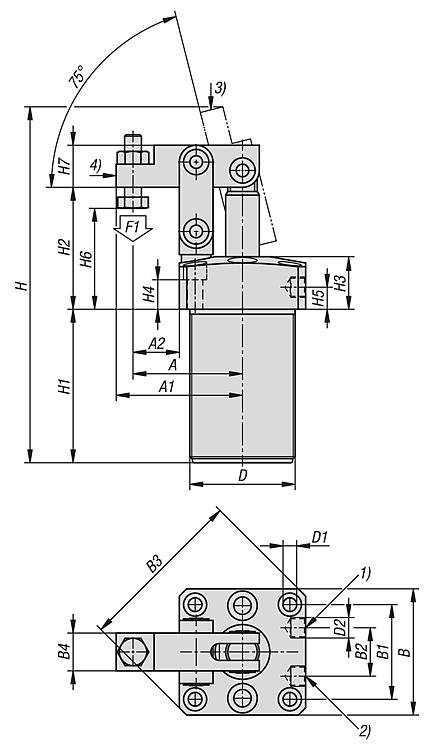

1) Зажатие 2) Разжатие 3) Разжато 4) Зажато
