Поворотный зажим с пневматическим приводом блочный корпус

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Зажимы поворотные
      - Поворотный зажим с пневматическим приводом блочный корпус

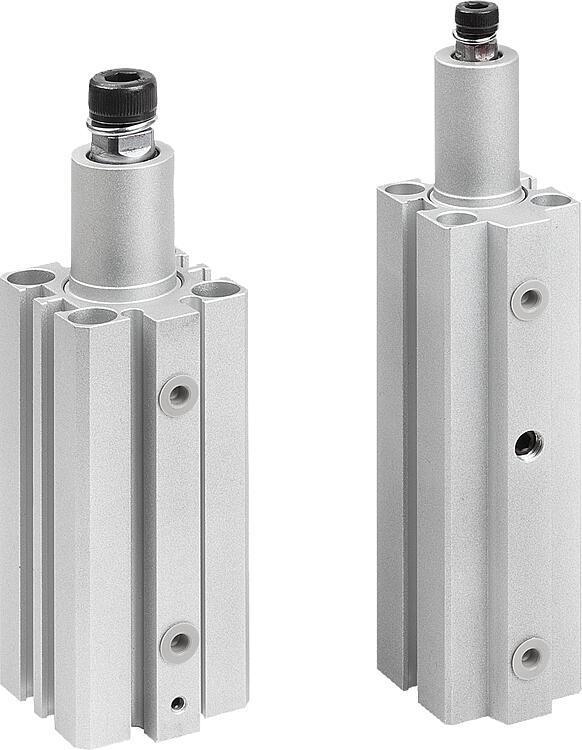

Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Основной корпус из алюминия.
Поршень из стали.Исполнение: Основной корпус серебристого цвета, анодированный.
Поршень с твердым хромированием.Указание:Пневматические поворотные зажимы используются там, где достаточно малых усилий зажима или когда точка зажима должна быть свободной для установки и извлечения заготовки.

Благодаря функции зажима двойного действия поршень перемещается вверх и вниз под действием давления.

Общий ход поворотного зажима состоит из хода поворота и хода зажима. В начале процесса зажима натяжная штанга совершает ход поворота на 90° вниз. Вслед за этим движением ход зажима следует линейно вниз. Зажим заготовки может осуществляться только посредством хода зажима.

Магнитный поршень подготовлен для электрического контроля конечного положения. Поворотный зажим не должен мешать своему поворотному движению. F1 = при макс. допустимом рабочем давлении 6 бар.

Поворотный зажим должен работать только с пропитанным маслом воздухом.

Натяжная штанга не входит в объем поставки.По запросу:Бесконтактный выключатель.Принадлежности:Натяжная штанга K1813 для поворотного зажима.Указание на чертеже:

1) Зажатие
2) Разжатие
3) Ход поворота
4) Ход зажима
5) Разжато
6) Зажато
7) С левым поворотом
8) С правым поворотом

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1812 Поворотный зажим с пневматическим приводом блочный корпус

444 kB

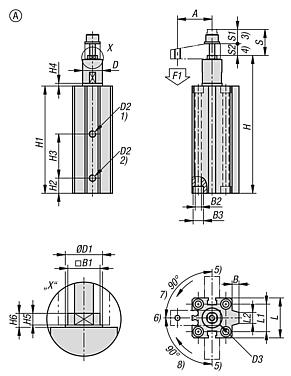

Чертежи (общий обзор)

Поворотный зажим с пневматическим приводом
блочный корпус, форма А

подробнее

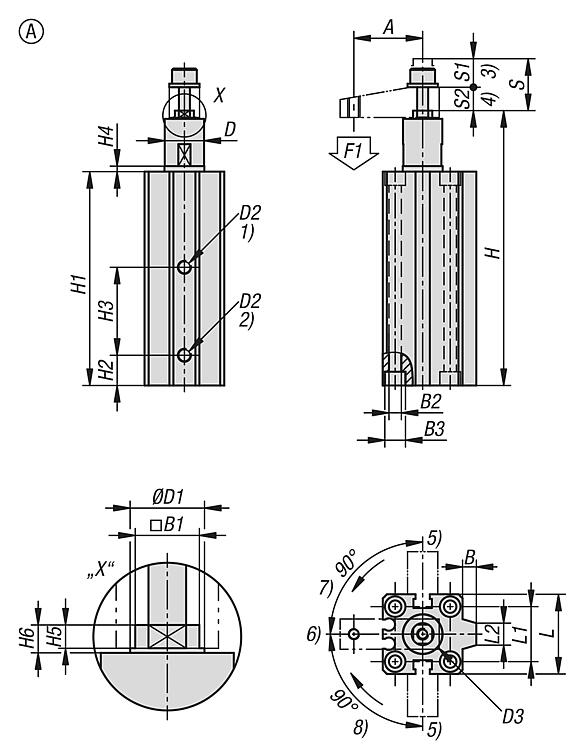

Чертежи

Поворотный зажим с пневматическим приводом
блочный корпус, форма А

Выбор / фильтр товаров

Номер заказа	Размер	Форма	Исполнение 2	A	B	B1 max.	B1 min.	B2	B3	D макс.	D мин.	D1	D2	D3	Цена
K1812.11210	12	A	-	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5	по запросу
K1812.11220	12	A	-	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5	по запросу
K1812.11610	16	A	-	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8	по запросу
K1812.11620	16	A	-	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8	по запросу
K1812.21210	12	A	-	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5	по запросу
K1812.21220	12	A	-	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5	по запросу
K1812.21610	16	A	-	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8	по запросу
K1812.21620	16	A	-	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8	по запросу

Номер заказа	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S1	S2	Ход S	F1 N	Цена
K1812.11210	100	77,8	12	51	2	2,5	3	25	15,5	8	7,5	10	17,5	59	по запросу
K1812.11220	130	97,8	12	70	2	2,5	3	25	15,5	8	7,5	20	27,5	59	по запросу
K1812.11610	100	77,8	12	51	2	2,5	3	29	20	8	7,5	10	17,5	106	по запросу
K1812.11620	130	97,8	12	70	2	2,5	3	29	20	8	7,5	20	27,5	106	по запросу
K1812.21210	100	77,8	12	51	2	2,5	3	25	15,5	8	7,5	10	17,5	59	по запросу
K1812.21220	130	97,8	12	70	2	2,5	3	25	15,5	8	7,5	20	27,5	59	по запросу
K1812.21610	100	77,8	11	32	2	2,5	3	29	20	8	7,5	10	17,5	106	по запросу
K1812.21620	130	97,8	11	42	2	2,5	3	29	20	8	7,5	20	27,5	106	по запросу

Поворотный зажим с пневматическим приводом
блочный корпус, форма В

подробнее

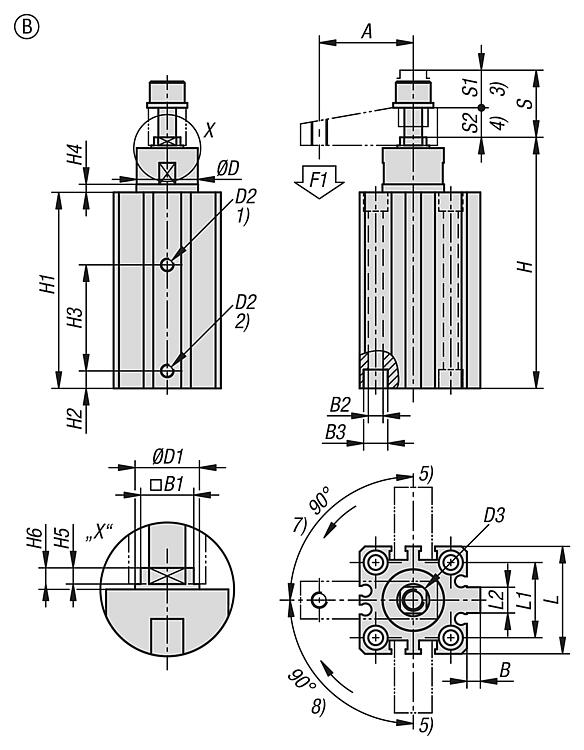

Чертежи

Поворотный зажим с пневматическим приводом
блочный корпус, форма В

Выбор / фильтр товаров

Номер заказа	Размер	Форма	Исполнение 2	A	B	B1 max.	B1 min.	B2	B3	D макс.	D мин.	D1	D2	D3	Цена
K1812.12010	20	B	-	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25	по запросу
K1812.12020	20	B	-	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25	по запросу
K1812.12510	25	B	-	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25	по запросу
K1812.12520	25	B	-	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25	по запросу
K1812.13210	32	B	-	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.13220	32	B	-	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.14010	40	B	-	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.14020	40	B	-	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.15020	50	B	-	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75	по запросу
K1812.15050	50	B	-	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75	по запросу
K1812.22010	20	B	-	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25	по запросу
K1812.22020	20	B	-	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25	по запросу
K1812.22510	25	B	-	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25	по запросу
K1812.22520	25	B	-	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25	по запросу
K1812.23210	32	B	-	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.23220	32	B	-	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.24010	40	B	-	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.24020	40	B	-	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5	по запросу
K1812.25020	50	B	-	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75	по запросу
K1812.25050	50	B	-	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75	по запросу

Номер заказа	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S1	S2	Ход S	F1 N	Цена
K1812.12010	93,5	73	18	39,5	3	3	4	36	25,5	8	9,5	10	19,5	141	по запросу
K1812.12020	113,5	83	18	49,5	3	3	4	36	25,5	8	9,5	20	29,5	141	по запросу
K1812.12510	93,5	73	18	27	3	3	4	40	28	9,6	9,5	10	19,5	264	по запросу
K1812.12520	113,5	83	18	37	3	3	4	40	28	9,6	9,5	20	29,5	264	по запросу
K1812.13210	113,5	80	20	25	3	5,5	6,5	45	34	16,5	15	10	25	422	по запросу
K1812.13220	133,5	90	20	35	3	5,5	6,5	45	34	16,5	15	20	35	422	по запросу
K1812.14010	114,5	80	20	25	3	5,5	6,5	52	40	18	15	10	25	739	по запросу
K1812.14020	134,5	90	20	35	3	5,5	6,5	52	40	18	15	20	35	739	по запросу
K1812.15020	152	101,5	25	37	3,5	5,5	7,5	64	50	20	19	20	39	1155	по запросу
K1812.15050	212	131,5	25	67	3,5	5,5	7,5	64	50	20	19	50	69	1155	по запросу
K1812.22010	93,5	73	18	39,5	3	3	4	36	25,5	8	9,5	10	19,5	141	по запросу
K1812.22020	113,5	83	18	49,5	3	3	4	36	25,5	8	9,5	20	29,5	141	по запросу
K1812.22510	93,5	73	18	27	3	3	4	40	28	9,6	9,5	10	19,5	264	по запросу
K1812.22520	113,5	83	18	37	3	3	4	40	28	9,6	9,5	20	29,5	264	по запросу
K1812.23210	113,5	80	20	25	3	5,5	6,5	45	34	16,5	15	10	25	422	по запросу
K1812.23220	133,5	90	20	35	3	5,5	6,5	45	34	16,5	15	20	35	422	по запросу
K1812.24010	114,5	80	20	25	3	5,5	6,5	52	40	18	15	10	25	739	по запросу
K1812.24020	134,5	90	20	35	3	5,5	6,5	52	40	18	15	20	35	739	по запросу
K1812.25020	152	101,5	25	37	3,5	5,5	7,5	64	50	20	19	20	39	1155	по запросу
K1812.25050	212	131,5	25	67	3,5	5,5	7,5	64	50	20	19	50	69	1155	по запросу
